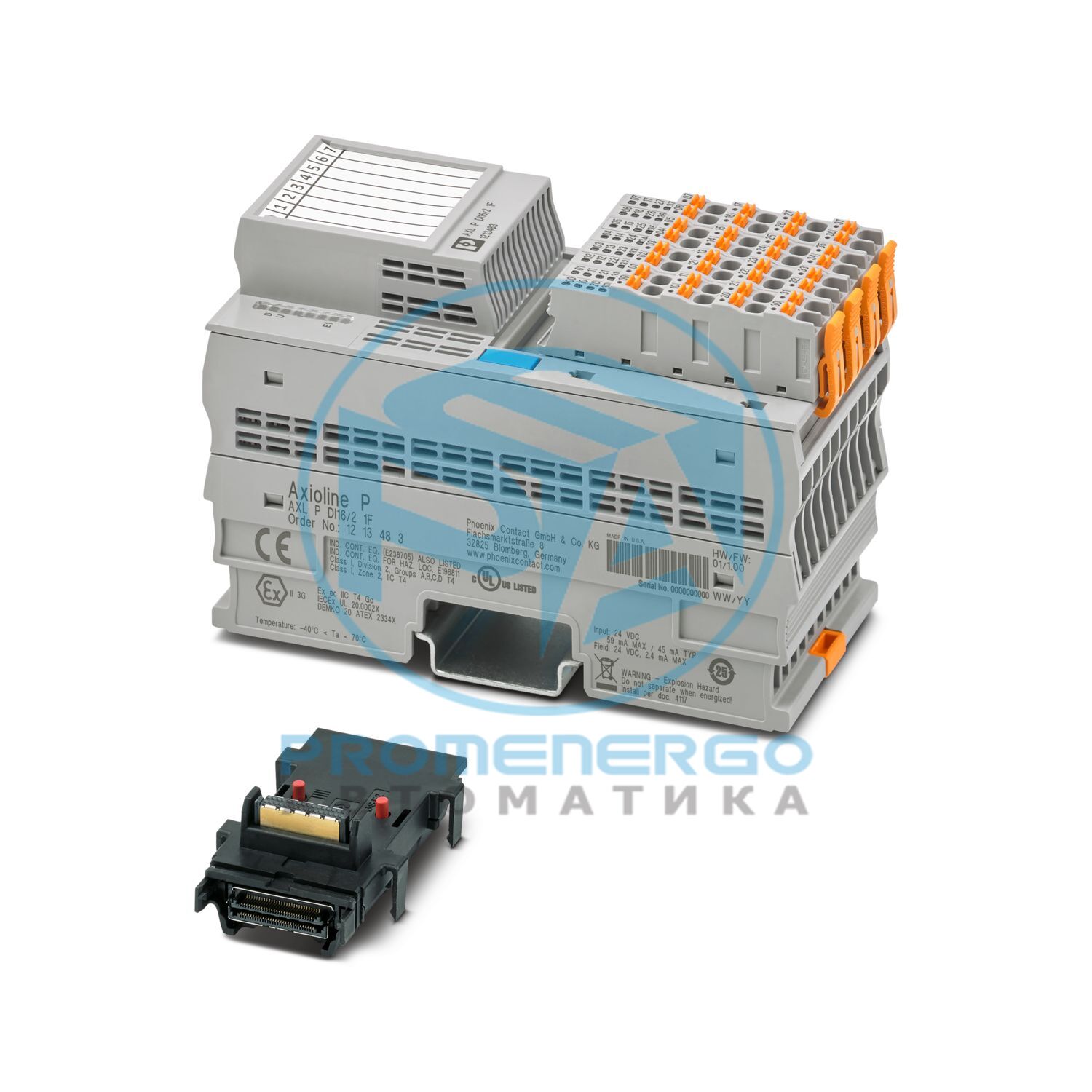

Axioline P, Модуль цифровых входов, Цифровые входы: 16, 24 В DC, технология подключения: 2-проводная, скорость передачи по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline P
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
77,1 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
2 байта
Область выходного адреса
0 байт
Имя входа
Цифровые входы
Описание входа
EN 61131-2 типы 1 и 3
Количество входов
16
Способ подключения
Соединение push-in
Технология подключения
2-проводной
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
2,4 мА
Текущий поток
линейный до достижения номинального тока, затем постоянно ок. 2,4 мА
Время входного фильтра
3000 мкс (по умолчанию)
Обновление данных процесса
1,2 мс
Защитная схема
Защита от переполюсовки входов
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин П
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline P
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
3,25 Вт
Напряжение питания
24 В пост. тока (через цокольный модуль)
Диапазон напряжения питания
19,2 В постоянного тока ... 30 В постоянного тока
Текущий розыгрыш
макс. 59 мА (через цокольный модуль)
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 135 мА
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/цифровые входы
500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / цифровые входы
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Идентификация
II 3G Ex ec IIC T4 Gc
Сертификат
ДЕМКО 20 АТЕХ 2334X
Идентификация
Ex ec IIC T4 Gc
Сертификат
МЭКEx UL 20.0002X
Идентификация
II 3G Ex ec IIC T4 Gc
Сертификат
PxCAI22UKEx1052416X
Идентификация
cULus
Сертификат
E238705
Идентификация
Класс I, Раздел 2, Группы A, B, C, D, T4
Сертификат
E196811
Идентификация
Ex ec IIC T4 Gc
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
1213483
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
КАПЕЛЬ31
GTIN
4063151284657
Вес за штуку (включая упаковку)
380 г
Вес за штуку (без упаковки)
240 г
Номер таможенного тарифа
85389099
Страна происхождения
НАС
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
