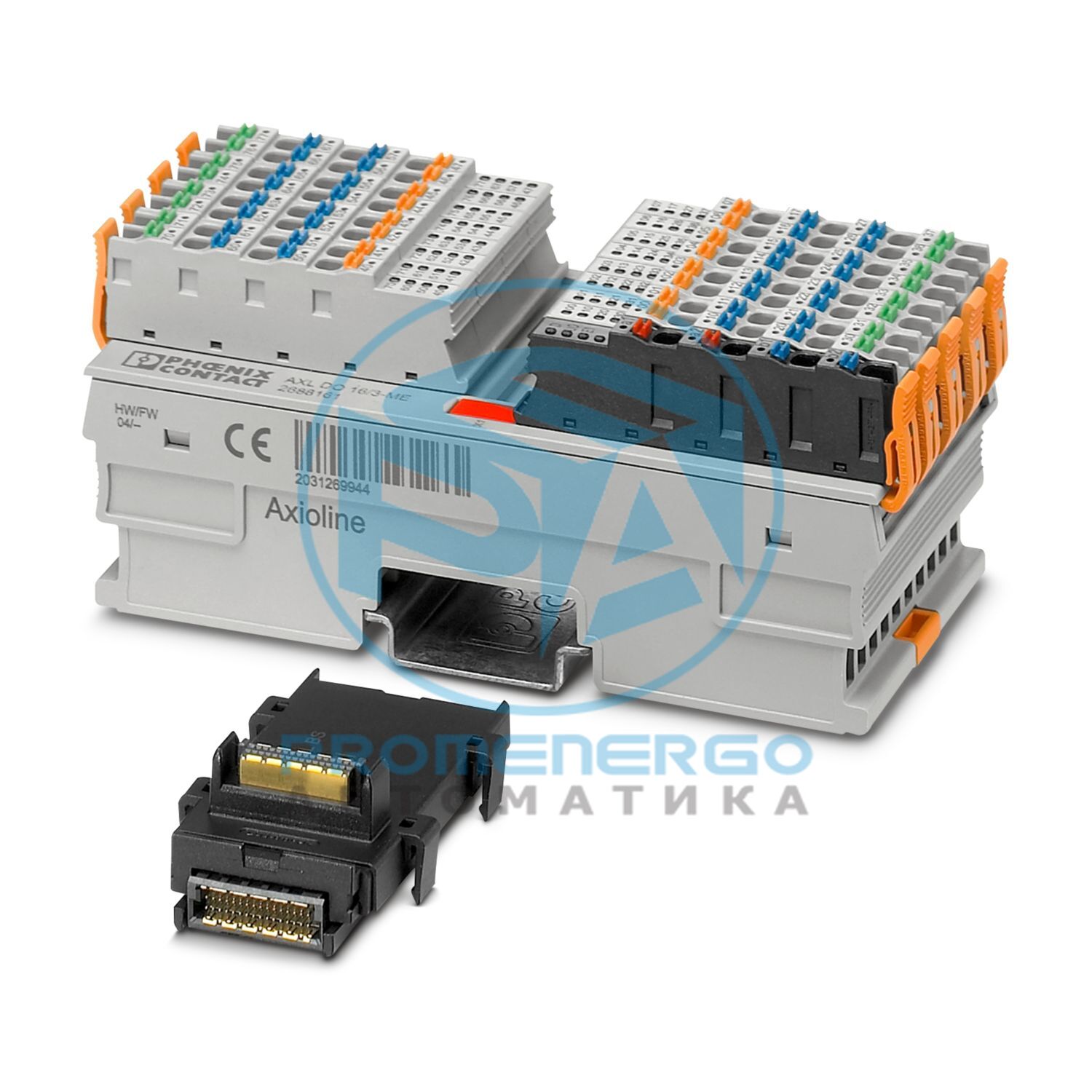

Axioline F, Модуль цифровых выходов, Цифровые выходы: 16, 24 В пост. тока, 500 мА, технология подключения: 3-проводная, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
129,9 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
0 байт
Область выходного адреса
2 байта
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
6 байт
Имя выхода
Цифровые выходы
Способ подключения
Соединение push-in
Технология подключения
3-проводной
Количество выходов
16
Защитная схема
Защита от короткого замыкания, защита от перегрузки выходов; электронный
Выходное напряжение
24 В
Ограничение напряжения, наводимого при разрыве цепи
-25,8 В... -15 В
Макс. допустимая токовая нагрузка на выход
макс. 500 мА
Максимальный выходной ток на модуль
макс. 8 А (обеспечивает внешнюю защиту)
Номинальное выходное напряжение
24 В постоянного тока
Нагрузка мин.
10 кОм
Выходное напряжение в выключенном состоянии
макс. 1 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Номинальная нагрузка, индуктивная
макс. 12 ВА (1,2 Гн, 48 Ом, при номинальном напряжении)
Номинальная нагрузка, лампа
макс. 12 Вт (при номинальном напряжении)
Номинальная нагрузка, омическая
макс. 12 Вт (48 Ом, при номинальном напряжении)
Частота переключения
макс. 10000 в секунду (при токе нагрузки не менее 50 мА)
Устойчивость к обратному напряжению при коротких импульсах
ограниченная защита до 0,5 А в течение 1 с
Поведение при перегрузке
Выключение с автоматическим перезапуском
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Задержка сигнала
макс. 100 мкс (при включении)
Отключение по току
от 0,7 А
Выходной ток с прерыванием заземления при выключении
< 1 мА
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,15 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 120 мА (до HW 04)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 8 А (обеспечивает внешнюю защиту)
Потребляемый ток
мин. 14 мА (без исполнительных механизмов)
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Защита
макс. 8 А (защита от переполюсовки до 5 А)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Разъем Axioline F
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
