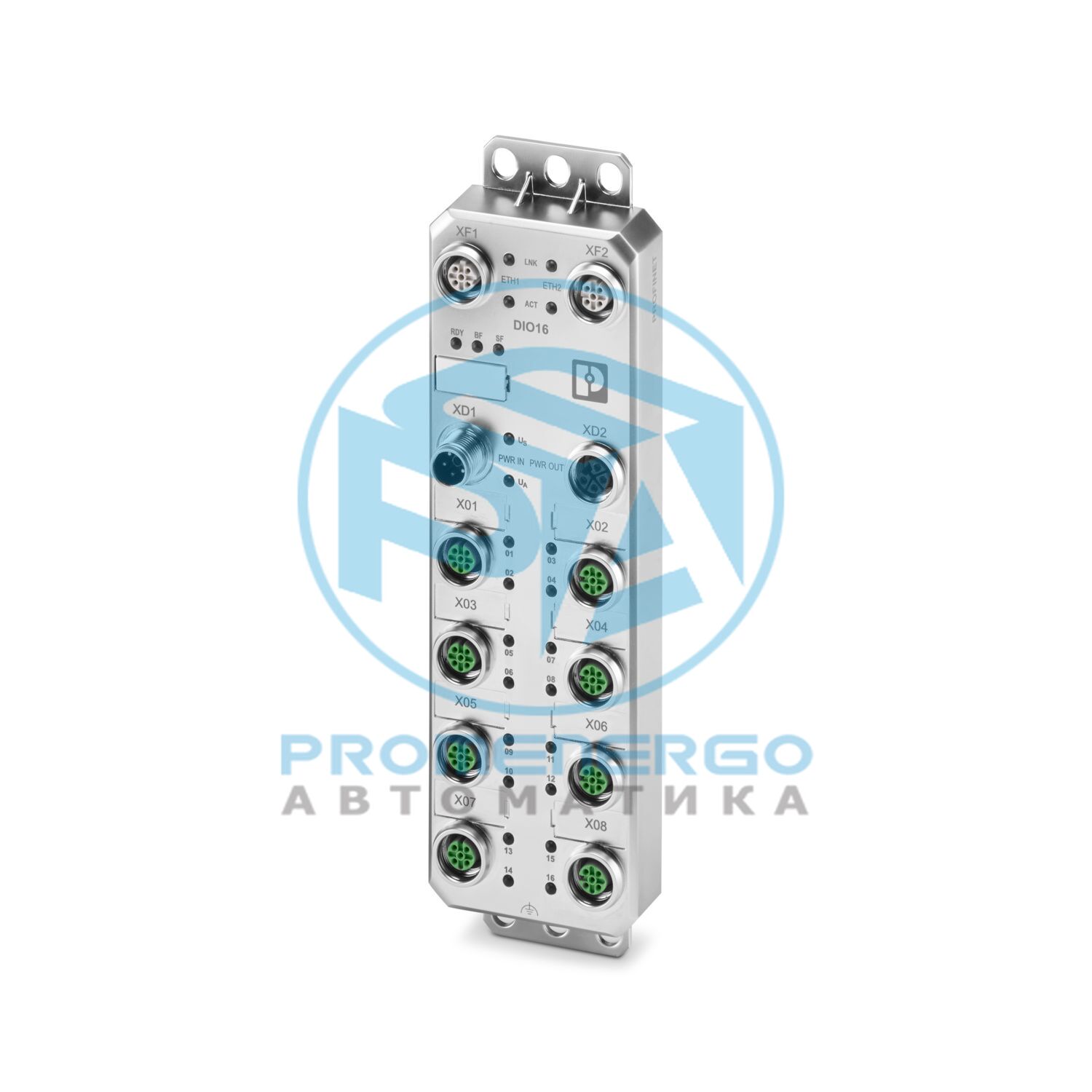

Axioline E, Устройство цифрового ввода-вывода, PROFINET, разъем M12, D-кодировка, Цифровые входы: 16, 24 В пост. тока, технология подключения: 4-проводная, Цифровые выходы: 16, 24 В пост. тока, 500 мА, технология подключения: 3-проводная, степень защиты: IP65/IP67/IP69
Технические характеристики
Габаритный чертеж
Ширина
60 мм
Высота
212 мм
Глубина
30,2 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
цвет цинка
Материал корпуса
Литой цинк
Количество интерфейсов
2
Способ подключения
Разъем M12, кодировка D
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Количество позиций
4
Скорость передачи
100 Мбит/с (с автосогласованием)
Системные протоколы
Протоколы PROFINET LLDP
Поддерживаемые протоколы
HTTP
Функция устройства
PROFINET-устройство
Скорость обновления
1 мс
Класс соответствия
C (переключатель IRT)
Поддерживаемые функции
БСС < 600 мс
Идентификатор устройства
0182 шестнадцатеричный
Идентификатор поставщика
00B0 шестнадцатеричный
Имя входа
Цифровые входы
Описание входа
МЭК 61131-2 типы 1 и 3
Количество входов
16
Длина кабеля
макс. 30 м (до датчика)
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
4-проводной
Диапазон входного напряжения, сигнал «0»
0 В ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 2,5 мА
Ток датчика на канал
макс. 2 А (из США)
Общий ток датчика
макс. 2 А (на устройство)
Время входного фильтра
3000 мкс
Защитная схема
Защита от обратной полярности; да
Имя выхода
Цифровые выходы
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
3-проводной
Количество выходов
16
Защитная схема
Защита от перегрузки; да
Выходное напряжение
24 В постоянного тока
Ограничение напряжения, наводимого при разрыве цепи
-29 В ... -17 В
Выходной ток
500 мА (на выход)
Номинальное выходное напряжение
24 В постоянного тока (из США)
Диапазон выходного напряжения
мин. U S - 1 В ... макс. НАС
Нагрузка мин.
10 кОм
Выходное напряжение в выключенном состоянии
макс. 1 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Номинальная нагрузка, индуктивная
12 ВА (1,2 Гн, 48 Ом, при номинальном напряжении, категория применения DC-13)
Номинальная нагрузка, омическая
12 Вт (48 Ом, при номинальном напряжении)
Частота переключения
макс. 1 в секунду (с индуктивной нагрузкой)
Устойчивость к обратному напряжению при коротких импульсах
нет
Поведение при перегрузке
Выключение с автоматическим перезапуском
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Задержка сигнала
макс. 100 мкс (при включении)
Отключение по току
мин. 0,7 А
Выходной ток с прерыванием заземления при выключении
< 1 мА
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин Е
Тип
Автономный
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Обозначение
Поставка логики, датчиков и исполнительных механизмов (США)
Способ подключения
Разъем M12, L-кодировка
Примечание о способе подключения
Винтовое соединение согласно IEC 61076-2-111.
Количество позиций
4
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
тип. 120 мА
Защита
макс. 16 А
Обозначение
Поставка исполнительных устройств (У А ) для дополнительных устройств
Способ подключения
Разъем M12, L-кодировка
Примечание о способе подключения
Винтовое соединение согласно IEC 61076-2-111.
Количество позиций
4
Напряжение питания
24 V DC (Нетminal voltage)
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
тип. 4 мА
Защита
макс. 16 А
Испытательное напряжение: питание 24 В (питание логики и датчиков U S ) / функциональное заземление
800 В постоянного тока, 1 мин.
Испытательное напряжение: питание 24 В (питание исполнительного механизма U A ) / питание 24 В (питание логики и датчика U S )
800 В постоянного тока, 1 мин.
Испытательное напряжение: питание 24 В (питание исполнительного механизма U A) / функциональное заземление
800 В постоянного тока, 1 мин.
Способ подключения
Разъем М12
Момент затяжки
0,4 Нм
Температура окружающей среды (рабочая)
-25 °С ... 70 °С
Степень защиты
ИП65/ИП67/ИП69
Давление воздуха (рабочее)
70 кПа...108 кПа (до высоты 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
66 кПа...108 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Допустимая влажность (хранение/транспортировка)
75 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Стандарт испытаний
МЭК 60068-2-60:2015, метод 4
Температура
25 °С +/-1 К
Влажность (относительная)
75 % +/-3 %
Продолжительность теста
14 дней
Объемная концентрация H 2 S (Сероводород)
10 частей на миллиард +/-5 частей на миллиард
Объемная концентрация NO 2 (Диоксид азота)
200 частей на миллиард +/-20 частей на миллиард
Объемная концентрация Cl 2 (Хлор)
10 частей на миллиард +/-5 частей на миллиард
Объемная концентрация SO 2 (Диоксид серы)
200 частей на миллиард +/-20 частей на миллиард
Стандарт испытаний
DIN EN 60068-2-52
Количество циклов
4
Шаги теста за цикл
2
Продолжительность теста (общая)
168 ч.
Этап испытания (соляной туман)
2 часа с 5 % +/-0,5 % NaCl, значение pH 6,5...7,2 для 35 °C +/-2 K
Этап проверки (влажность)
166 часов при влажности 93 % +/-3 % и температуре 40 °C +/-2 K
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Винтовое крепление
Номер позиции
1300915
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ7НА
GTIN
4063151545260
Вес за штуку (включая упаковку)
659,8 г
Вес за штуку (без упаковки)
620 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
