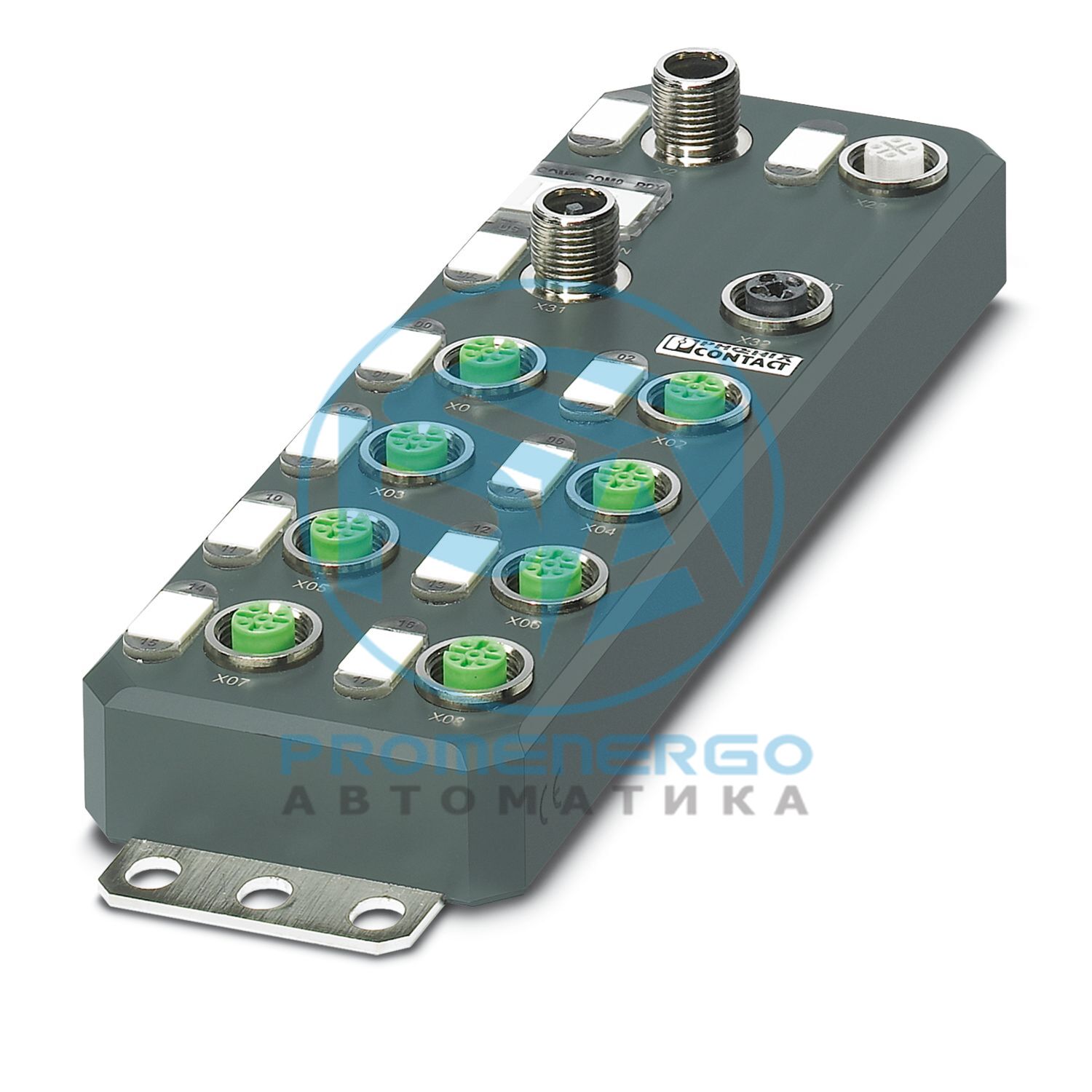

Axioline E, Устройство цифрового ввода, PROFIBUS DP, Разъем M12, Цифровые входы: 16, 24 В DC, технология подключения: 4-проводная, Пластиковый корпус, степень защиты: IP65/IP67
Технические характеристики
Габаритный чертеж
Ширина
60 мм
Высота
185 мм
Глубина
30,5 мм
Расстояние между отверстиями
198,5 мм
Примечание по размерам
Высота 212 мм, включая крепежные зажимы.
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый антрацит (RAL 7016)
Материал корпуса
Покан(R)
Количество каналов
2
Способ подключения
Разъем М12
Примечание о способе подключения
B-код
Количество позиций
5
Скорость передачи
9,6 кбит/с ... 12 Мбит/с (автоматическое определение скорости передачи данных)
Физика трансмиссии
Медный кабель, совместимый с PROFIBUS-DP
Назначение адресной области
1...126, регулируемый
Тип оборудования
PROFIBUS-ведомый
Системные протоколы
Протоколы PROFIBUS DP V1
Входная адресная область
16 бит
Область выходного адреса
0 бит
Имя входа
Цифровые входы
Описание входа
МЭК 61131-2 типы 1 и 3
Количество входов
16
Длина кабеля
макс. 30 м (до датчика)
Способ подключения
Разъем М12, двухместное размещение
Технология подключения
4-проводной
Диапазон входного напряжения, сигнал «0»
0 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 3 мА
Ток датчика на канал
тип. 75 мА (из США)
Общий ток датчика
макс. 1,2 А (на устройство)
Время входного фильтра
< 1000 мкс
Защитная схема
Защита от перегрузки, защита от короткого замыкания питания датчика
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин Е
Тип
Автономный
Особые свойства
Пластик housing
Напряжение питания U S
24 В постоянного тока
Источник питания в США
макс. 4 А
Текущее потребление от США
тип. 8 мА
Обозначение
Поставка модуля электроники и датчиков (США)
Способ подключения
Разъем M12, T-кодированный
Количество позиций
4
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
18 В пост. тока ... 31,2 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
тип. 165 мА +/-15 % (при 24 В постоянного тока)
Обозначение
Поставка исполнительных устройств (У А ) для дополнительных устройств
Способ подключения
Разъем M12, T-кодированный
Количество позиций
4
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
18 В пост. тока ... 31,2 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
тип. 3 мА +/-15 % (при 24 В постоянного тока)
Испытательное напряжение: питание 24 В (питание связи и датчиков, цифровые входы)/соединение шины
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание связи и датчиков, цифровые входы)/FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: подключение к шине / FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание исполнительного механизма)/питание 24 В (питание связи и питание датчиков, цифровые входы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание исполнительного механизма)/соединение шины
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание привода)/FE
500 В переменного тока, 50 Гц, 1 мин.
Способ подключения
Разъем М12
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP65/IP67
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Допустимая влажность (хранение/транспортировка)
5 % ... 95 %
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30g, период 11 мс, полусинусоидальный ударный импульс
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Винтовое крепление
Номер позиции
2701498
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ7Д2
GTIN
4046356763523
Вес за штуку (включая упаковку)
552,4 г
Вес за штуку (без упаковки)
480 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
