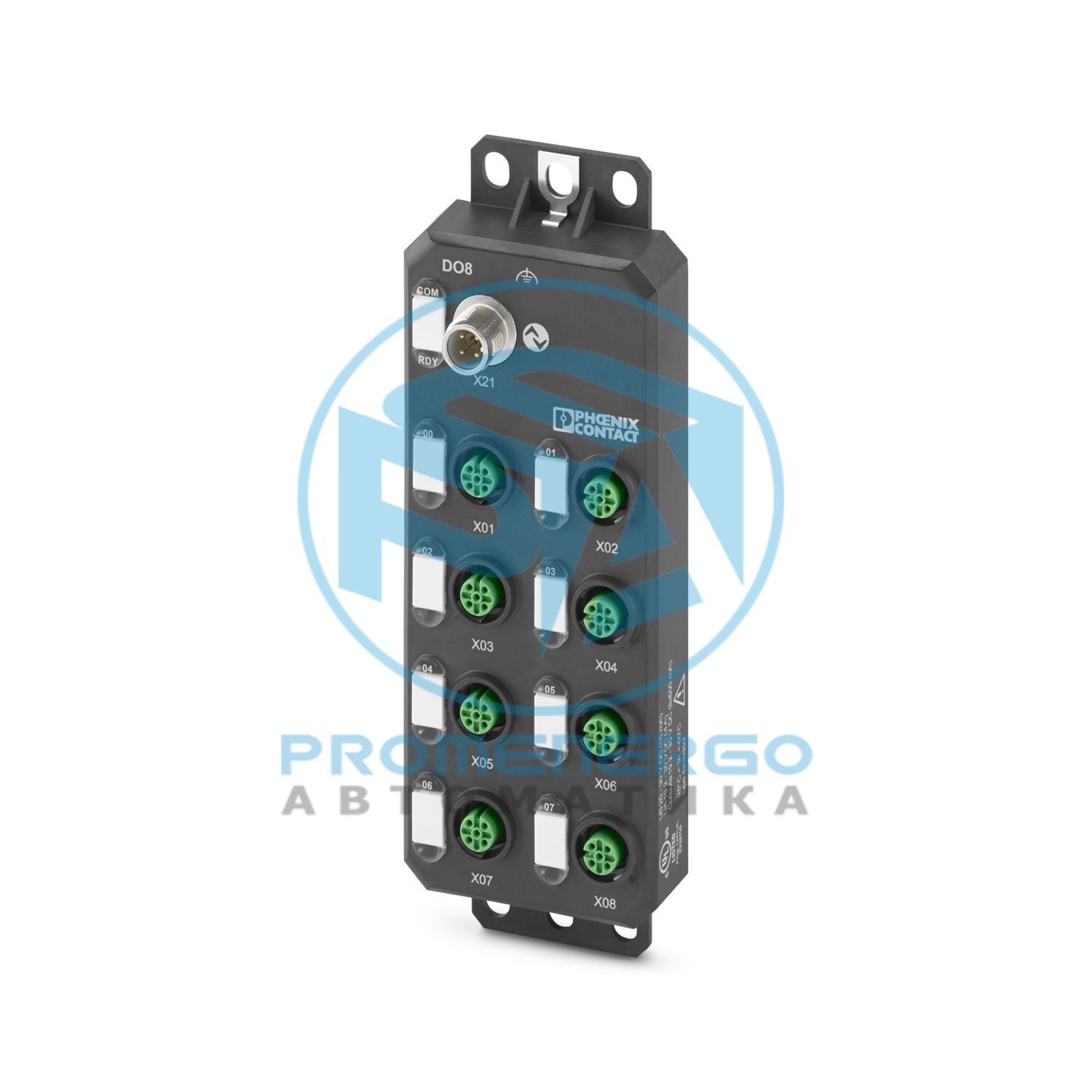

Axioline E, Устройство цифрового вывода, порты IO-Link Класс B: 1, способ подключения: разъем M12, кодировка A, технология подключения: 5-проводная, Цифровые выходы: 8, 24 В пост. тока, 500 мА, технология подключения: 3-проводная, Пластиковый корпус, степень защиты: IP65/IP67
Технические характеристики
Габаритный чертеж
Ширина
60 мм
Высота
141 мм
Глубина
20 мм
Примечание по размерам
Высота 170 мм, включая крепежные зажимы. Глубина составляет 30 мм, включая разъем.
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)
серый антрацит (RAL 7016)
Материал корпуса
Покан(R)
Количество портов
1
Способ подключения
Разъем M12, кодировка А
Технология подключения
5-проводной
Тип порта
Класс Б
Спецификация
В1.1.2
Защита от обратной полярности
да
Скорость передачи
230,4 кбит/с (COM3)
Время цикла
< 1 мс
Объем данных процесса
16 бит (выходные данные)
Имя выхода
Цифровые выходы
Способ подключения
Разъем М12
Технология подключения
3-проводной
Количество выходов
8
Защитная схема
Защита от перегрузки, защита выходов от короткого замыкания; Электронный
Выходное напряжение
24 В постоянного тока
Ограничение напряжения, наводимого при разрыве цепи
-28 В ... -15 В
Выходной ток
макс. 500 мА (на порт)
Номинальное выходное напряжение
24 В постоянного тока (от напряжения U A )
Нагрузка мин.
10 кОм
Выходное напряжение в выключенном состоянии
макс. 1 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Номинальная нагрузка, индуктивная
макс. 12 ВА (1,2 Гн, 48 Ом, при номинальном напряжении)
Номинальная нагрузка, лампа
макс. 12 Вт (при номинальном напряжении)
Номинальная нагрузка, омическая
макс. 12 Вт (48 Ом, при номинальном напряжении)
Частота переключения
макс. 1000 в секунду
Устойчивость к обратному напряжению при коротких импульсах
ограниченная защита до 0,5 А в течение 1 с
Поведение при перегрузке
Автоматический перезапуск
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Задержка сигнала
макс. 100 мкс (при включении)
Отключение по току
от 0,7 А
Выходной ток с прерыванием заземления при выключении
< 1 мА
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин Е
Тип
Автономный
Особые свойства
Пластик housing
Обозначение
Питание порта IO-Link (L+)
Номинальное напряжение питания входов/выходов
24 В постоянного тока (предоставляется через интерфейс IO-Link ведущего устройства IO-Link.)
Диапазон напряжения питания
20 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Номинальный ток на устройство
ок. 15 мА
Допустимая длина кабеля
макс. 20 м
Защитная схема
Защита от обратной полярности; да
Обозначение
Поставка исполнительных механизмов (У А )
Напряжение питания
24 V DC (Нетminal voltage)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
макс. 500 мА (на порт)
Испытательное напряжение: питание 24 В (питание логики)/питание 24 В (питание исполнительного механизма)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание логики) / FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание привода)/FE
500 В переменного тока, 50 Гц, 1 мин.
Способ подключения
Разъем М12
Примечание о способе подключения
в соответствии с IEC 61076-2-101, технология подключения M12
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP65/IP67
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 70 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Допустимая влажность (хранение/транспортировка)
5 % ... 95 %
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30g, период 11 мс, полусинусоидальный ударный импульс
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Винтовое крепление
Номер позиции
2702659
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ7ДФ
GTIN
4055626279695
Вес за штуку (включая упаковку)
297,4 г
Вес за штуку (без упаковки)
302 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
