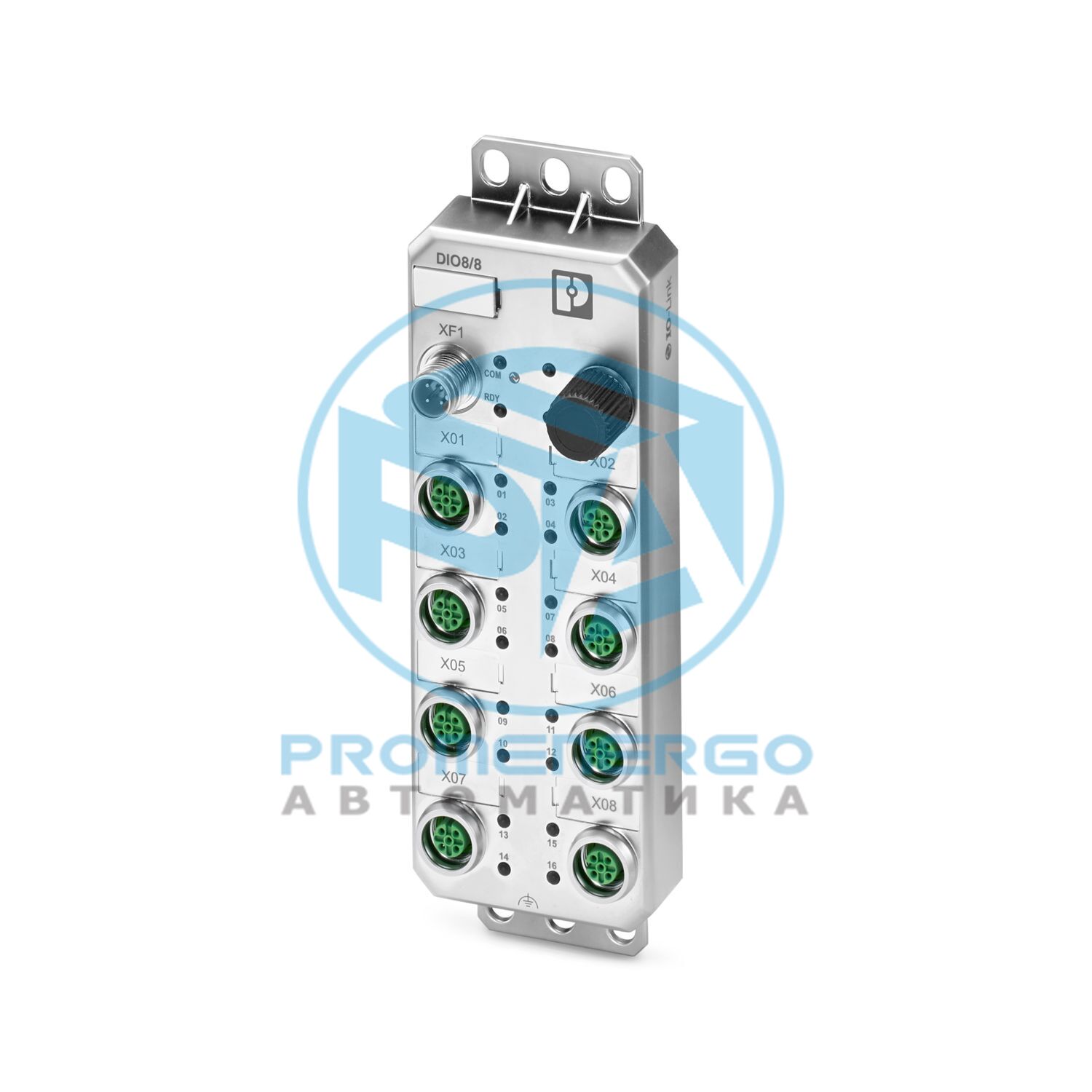

Axioline E, цифровое устройство ввода-вывода, порты IO-Link класса B: 1, способ подключения: разъем M12, кодировка A, технология подключения: 5-проводная, цифровые входы: 16, 24 В пост. тока, технология подключения: 4-проводная, цифровые выходы: 16, 24 В пост. тока, 500 мА, технология подключения: 3-проводная, IO-Link, степень защиты: ИП65/ИП67/ИП69
Технические характеристики
Габаритный чертеж
Ширина
60 мм
Высота
184 мм
Глубина
30,3 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
цвет цинка
Материал корпуса
Литой цинк
Имя входа
Цифровые входы
Описание входа
МЭК 61131-2 типы 1 и 3
Количество входов
16
Длина кабеля
макс. 30 м (до датчика)
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
4-проводной
Диапазон входного напряжения, сигнал «0»
-3 В ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 2,5 мА
Время входного фильтра
1 мс
Защитная схема
Защита от обратной полярности; да
Количество портов
1
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
5-проводной
Тип порта
Класс Б
Спецификация
В1.1.3
Защита от обратной полярности
да
Скорость передачи
230,4 кбит/с (COM3)
Время цикла
1 мс
Объем данных процесса
5 байт (входные данные)
Имя выхода
Цифровые выходы
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
3-проводной
Количество выходов
16
Защитная схема
Защита от перегрузки; да
Выходное напряжение
24 В постоянного тока
Выходной ток
макс. 500 мА (на выход)
Номинальное выходное напряжение
24 В постоянного тока
Выходное напряжение в выключенном состоянии
макс. 1 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Номинальная нагрузка, индуктивная
12 ВА (1,2 Гн, 48 Ом, при номинальном напряжении)
Частота переключения
макс. 1 в секунду (с индуктивной нагрузкой)
Устойчивость к обратному напряжению при коротких импульсах
нет
Поведение при перегрузке
Выключение с автоматическим перезапуском
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Задержка сигнала
макс. 100 мкс (при включении)
Отключение по току
от 700 мА
Выходной ток с прерыванием заземления при выключении
< 1 мА
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин Е
Тип
Автономный
Особые свойства
IO-Link
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Обозначение
Питание порта IO-Link (L+)
Номинальное напряжение питания входов/выходов
24 В постоянного тока (предоставляется через интерфейс IO-Link ведущего устройства IO-Link.)
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Номинальный ток на устройство
тип. 30 мА
Потребляемый ток
макс. 4 А (зависит от устройства; следите за током ведущего устройства IO-Link, который доступен через L+)
Защитная схема
Защита от обратной полярности; да
Обозначение
Питание порта IO-Link (P24)
Номинальное напряжение питания входов/выходов
24 В постоянного тока (предоставляется через интерфейс IO-Link ведущего устройства IO-Link.)
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Номинальный ток на устройство
тип. 30 мА
Потребляемый ток
макс. 4 А (зависит от устройства; наблюдайте за током ведущего устройства IO-Link, который доступен через P24)
Защитная схема
Защита от обратной полярности; да
Обозначение
Питание датчиков (от L+)
Потребляемый ток
макс. 800 мА (на порт)
Обозначение
Питание датчиков (от P24)
Потребляемый ток
макс. 800 мА (на порт)
Обозначение
Поставка исполнительных механизмов (от L+)
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Количество позиций
5
Напряжение питания
24 V DC (Нетminal voltage)
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
макс. 4 А
Обозначение
Поставка исполнительных механизмов (от P24)
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Количество позиций
5
Напряжение питания
24 V DC (Нетminal voltage)
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
макс. 4 А
Испытательное напряжение: питание 24 В L+ (IO-Link)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В P24/питание 24 В L+ (IO-Link)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В P24/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Способ подключения
Разъем М12
Момент затяжки
0,4 Нм
Температура окружающей среды (рабочая)
-25 °С ... 70 °С
Степень защиты
ИП65/ИП67/ИП69
Давление воздуха (рабочее)
70 кПа...108 кПа (до высоты 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
66 кПа...108 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Допустимая влажность (хранение/транспортировка)
75 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Стандарт испытаний
МЭК 60068-2-60:2015, метод 4
Температура
25 °С +/-1 К
Влажность (относительная)
75 % +/-3 %
Продолжительность теста
14 дней
Объемная концентрация H 2 S (Сероводород)
10 частей на миллиард +/-5 частей на миллиард
Объемная концентрация NO 2 (Диоксид азота)
200 частей на миллиард +/-20 частей на миллиард
Объемная концентрация Cl 2 (Хлор)
10 частей на миллиард +/-5 частей на миллиард
Объемная концентрация SO 2 (Диоксид серы)
200 частей на миллиард +/-20 частей на миллиард
Стандарт испытаний
DIN EN 60068-2-52
Количество циклов
4
Шаги теста за цикл
2
Продолжительность теста (общая)
168 ч.
Этап испытания (соляной туман)
2 часа с 5 % +/-0,5 % NaCl, значение pH 6,5...7,2 для 35 °C +/-2 K
Этап проверки (влажность)
166 часов при влажности 93 % +/-3 % и температуре 40 °C +/-2 K
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Винтовое крепление
Номер позиции
1480997
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ7НФ
GTIN
4063151898878
Вес за штуку (включая упаковку)
548 г
Вес за штуку (без упаковки)
509 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
