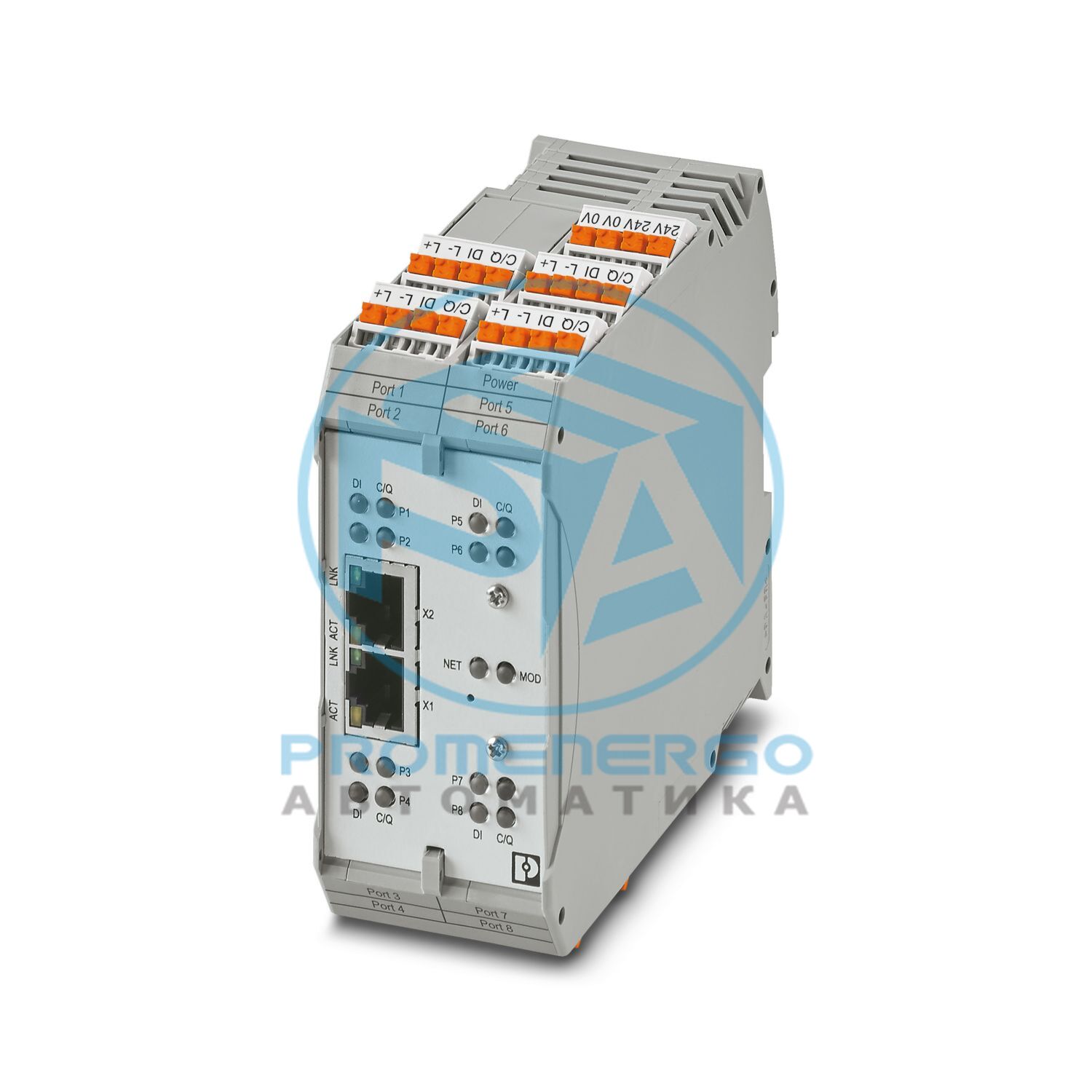

Восьмиканальный мастер IO-Link обеспечивает удобную настройку устройств IO-Link с помощью веб-управления. Поддерживает подключение к EtherNet/IP, MODBUS и OPC UA. Имеет восемь вспомогательных цифровых входов, резервные входные разъемы питания, вставные клеммы.
Технические характеристики
Ширина
45 мм
Высота
114,5 мм
Глубина
99 мм
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)
серый (RAL 7042)
Материал корпуса
Полиамид
Количество каналов
2
Способ подключения
разъем RJ45
Скорость передачи
10/100 Мбит/с (с автосогласованием)
Физика трансмиссии
Ethernet в витой паре RJ45
Тип оборудования
Устройство EtherNet/IP(TM)
Имя входа
Цифровые входы
Описание входа
МЭК 61131-2 тип 1
Количество входов
8
Способ подключения
Соединение Push-in/штекерное
Технология подключения
3-проводной
Диапазон входного напряжения, сигнал «0»
0 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 3,5 мА
Входная частота
0,5 кГц
Защитная схема
Защита от перегрузки
Имя входа
Цифровые входы
Описание входа
Порты IO-Link в режиме цифрового входа (DI)
Количество входов
макс. 8 (EN 61131-2 типы 1 и 3)
Способ подключения
Соединение Push-in/штекерное
Технология подключения
3-проводной
Номинальное входное напряжение U IN
24 В постоянного тока
Диапазон входного напряжения, сигнал «0»
8 В пост. тока ... 11,5 В пост. тока (для контакта C/Q)
Диапазон входного напряжения Сигнал «1»
10,5 В постоянного тока ... 13 В постоянного тока
Ток датчика на канал
макс. 200 мА (от L+/L-)
Общий ток датчика
макс. 1,6 А (от L+/L-)
Защитная схема
Защита от перегрузки; да
Описание входа
Цифровые входы (DI)
Способ подключения
Соединение Push-in/штекерное
Номинальное входное напряжение U IN
24 В постоянного тока
Диапазон входного напряжения, сигнал «0»
5,2 В постоянного тока ... 6,4 В постоянного тока
Диапазон входного напряжения Сигнал «1»
6,8 В постоянного тока ... 8 В постоянного тока
Номинальный входной ток
тип. 3,5 мА
Ток датчика на канал
макс. 200 мА (от L+/L-)
Общий ток датчика
макс. 1,6 А (от L+/L-)
Защитная схема
Защита от перегрузки; да
Количество портов
8
Способ подключения
Соединение Push-in/штекерное
Технология подключения
3-проводной
Время цикла
мин. 4 мс (время цикла IO-Link)
Максимальный выходной ток на канал
200 мА
Описание выхода
Порты IO-Link в режиме цифрового вывода (DO)
Способ подключения
Соединение Push-in/штекерное
Технология подключения
3-проводной
Количество выходов
макс. 8
Номинальное выходное напряжение
24 В постоянного тока
Максимальный выходной ток на канал
200 мА
Максимальный выходной ток на модуль
1,6 А
Номинальная нагрузка, омическая
4,8 Вт (120 Ом, при номинальной нагрузке)
Выходное напряжение в выключенном состоянии
макс. 1 В
Выходной ток в выключенном состоянии
макс. 400 мкА
Защитная схема
Защита от перегрузки
Поведение при перегрузке
Выключение с автоматическим перезапуском
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Автономный
Тип
Автономный
Максимальная рассеиваемая мощность для номинального состояния
4,4 Вт
Номинальное напряжение питания входов/выходов
24 В постоянного тока
Номинальный ток для каждого порта IO-Link
макс. 200 мА (при C/Q)
Допустимая длина кабеля
< 20 м
Защитная схема
Защита от перегрузки; да
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
10,8 В постоянного тока ... 30 В постоянного тока
Текущий розыгрыш
155 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
18 В постоянного тока ... 30 В постоянного тока
Потребляемый ток
3,7 А
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
18 В постоянного тока ... 30 В постоянного тока
Потребляемый ток
макс. 3,7 А
Типичное потребление тока
155 мА (при 24 В постоянного тока)
Испытательное напряжение: питание 24 В/Ethernet
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (США) / FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: Ethernet/FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: Ethernet/Ethernet
500 В переменного тока, 50 Гц, 1 мин.
Способ подключения
Соединение push-in
подключаемый
да
Сечение проводника, жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Длина зачистки
10 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 %
Допустимая влажность (хранение/транспортировка)
10 % ... 95 %
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
