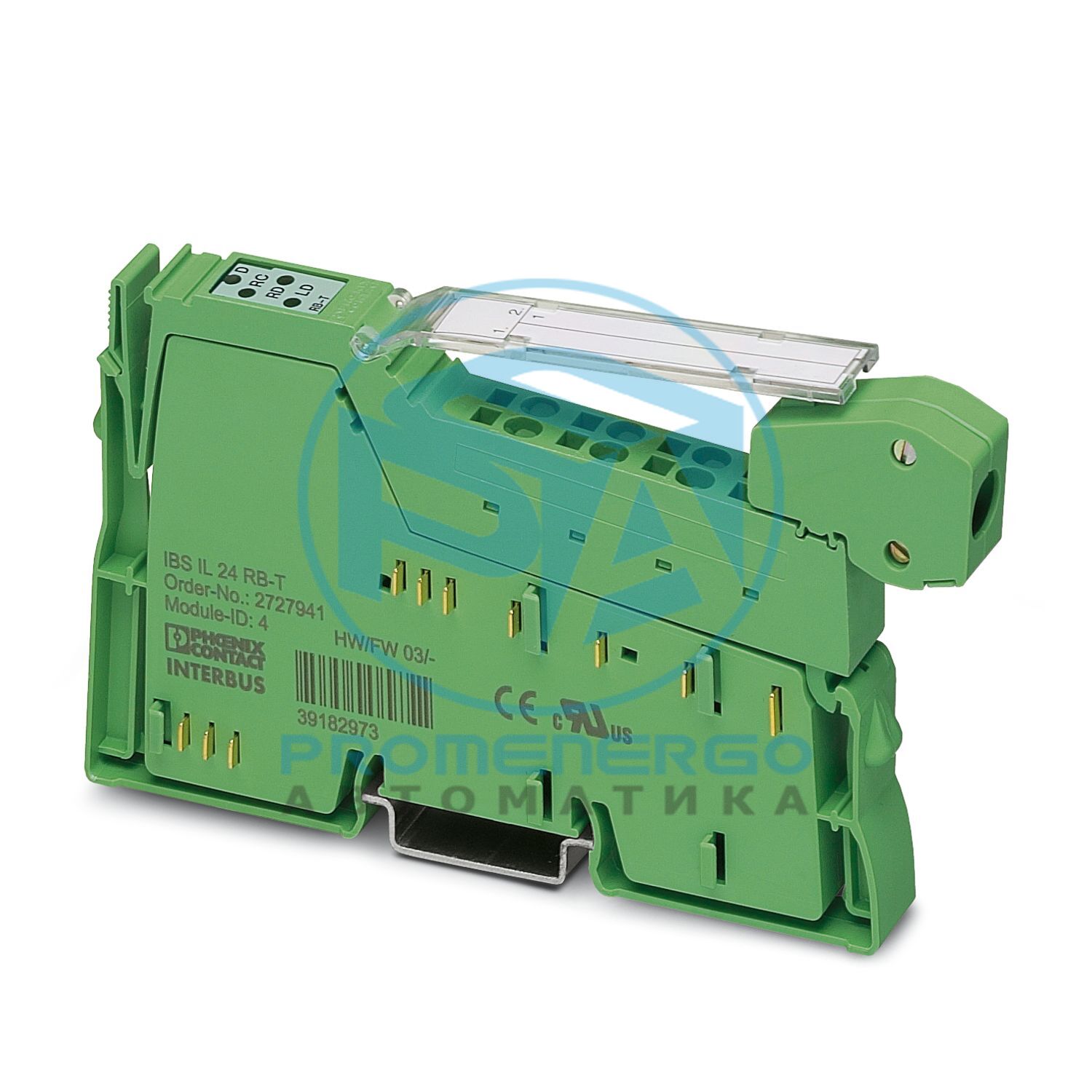

Inline, ответвительная клемма, INTERBUS, экранированная вилка Inline, с удаленным ответвлением шины, скорость передачи данных по локальной шине: 500 Кбит/с, степень защиты: IP20, включая разъем Inline и поле для маркировки
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Способ подключения
Встроенный экранированный разъем
Скорость передачи
500 кбит/с
Физика трансмиссии
RS-485
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Количество устройств локальной шины, которые можно подключить
макс. 63 (Учитывайте логический ток, потребляемый устройствами; клемма ответвления не считается устройством станции Inline.)
Код длины (шестнадцатеричный)
0
Идентификатор (десятичный)
04
Код длины (дес.)
0
Канал обработки данных
0 бит
Входная адресная область
0 байт
Область выходного адреса
0 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
0 бит
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъем Inline и поле для маркировки
Особые свойства
с удаленной автобусной веткой
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,7 Вт
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
тип. 29 мА
Испытательное напряжение: питание 5 В, входящая удаленная шина, питание 5 В, исходящая удаленная шина, логика питания 5 В
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (согласно DIN EN 61131-2)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861441
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ152
GTIN
4017918894375
Вес за штуку (включая упаковку)
87,8 г
Вес за штуку (без упаковки)
67 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
