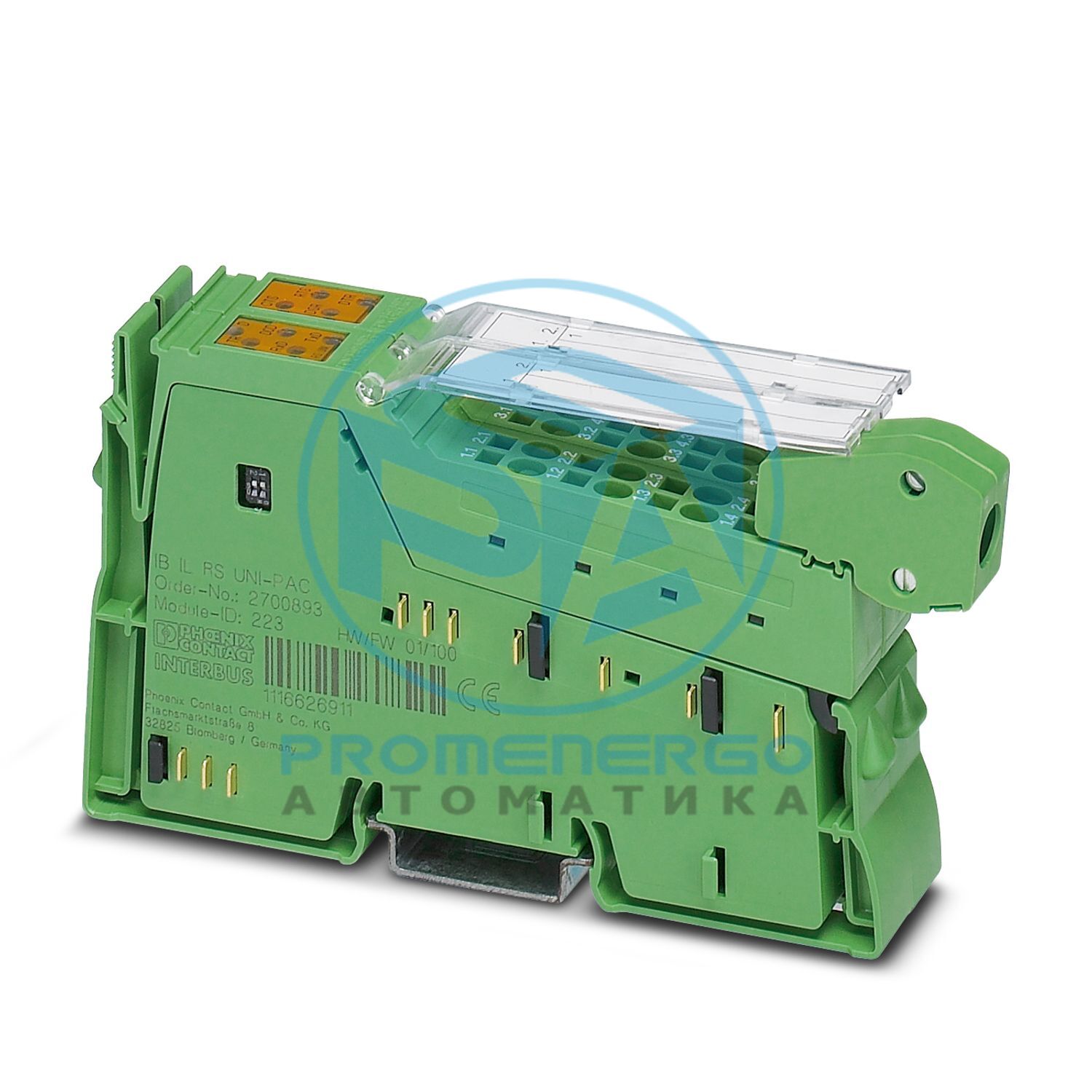

Inline, модуль связи, последовательная передача данных; интерфейс: RS-232, RS-485, RS-422: 1 (работать одновременно); Скорость передачи: 110 бит/с...250000 бит/с; скорость передачи в местной шине: 500 кбит/с; степень защиты: IP20; Комплект поставки: включая разъемы Inline и поля для маркировки.
Технические характеристики
Габаритный чертеж
Ширина
24,4 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Количество интерфейсов
1 (работать одновременно)
Способ подключения
Пружинное соединение
Примечание о способе подключения
Используйте экранированные кабели.
Скорость передачи
110 бит/с... 250000 бит/с (можно параметрировать)
Физика трансмиссии
Медь
Поддерживаемые протоколы
Прозрачный, сквозной, XON/XOFF
Согласующий резистор
тип. 120 Ом (активный, встроенный)
Биты данных
5 ... 8
Стоп-биты
1 или 2
Входной буфер
4 кБайт
Выходной буфер
1 кбайт
Код длины (шестнадцатеричный)
1F
Идентификатор (десятичный)
223
Код длины (дес.)
31
Канал обработки данных
496 бит
Входная адресная область
макс. 62 байта
Область выходного адреса
макс. 62 байта
Канал параметров (PCP)
2 байта
Длина регистра (шина)
макс. 64 байта
Обязательные данные параметров
23 байта
Необходимые данные конфигурации
5 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъемы Inline и поля для маркировки
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,3 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 90 мА (все соединения последовательного интерфейса закорочены)
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 25 мА
Испытательное напряжение: последовательный интерфейс/питание 7,5 В (логика шины)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: последовательный интерфейс/питание 24 В U M
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (U M )/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2700893
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ151
GTIN
4046356657129
Вес за штуку (включая упаковку)
159,9 г
Вес за штуку (без упаковки)
135 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
