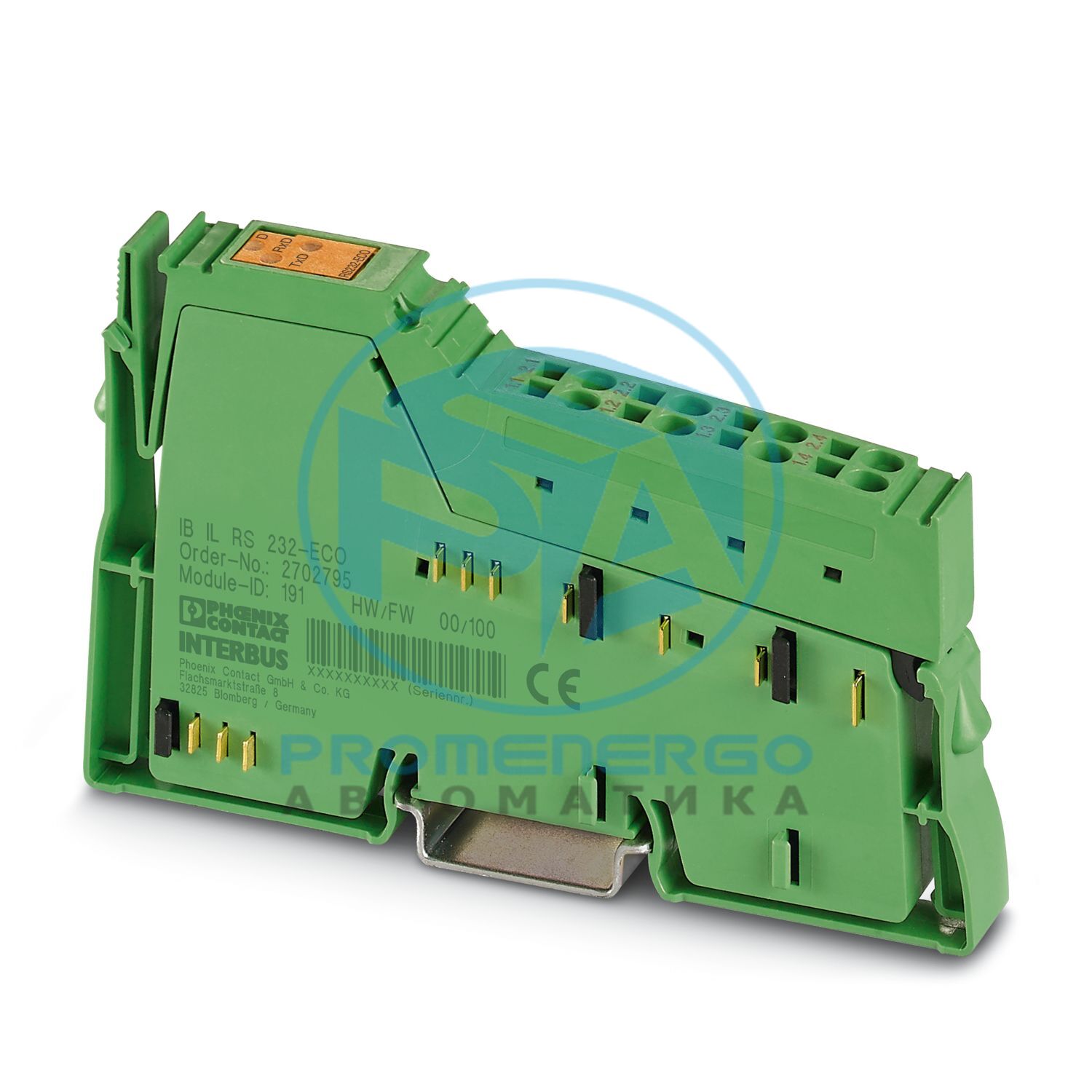

Inline, модуль связи, последовательная передача данных; Связь через данные процесса; интерфейс: RS-232:1; Скорость передачи: 110 бит/с...38400 бит/с; скорость передачи в местной шине: 500 кбит/с; степень защиты: IP20; Комплект поставки: включая разъем Inline
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Количество интерфейсов
1
Способ подключения
Пружинное соединение
Скорость передачи
110 бит/с ... 38400 бит/с (можно параметрировать)
Физика трансмиссии
Медь
Биты данных
6 ... 8
Стоп-биты
1 или 2
Входной буфер
4 кБайт
Выходной буфер
1 кбайт
Код длины (шестнадцатеричный)
07
Идентификатор (десятичный)
191
Код длины (дес.)
07
Канал обработки данных
112 бит
Входная адресная область
14 байт
Область выходного адреса
14 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
112 бит
Обязательные данные параметров
16 байт
Необходимые данные конфигурации
5 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая встроенный разъем
Особые свойства
Коммуникация через данные процесса
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,7 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 90 мА
Испытательное напряжение: последовательный интерфейс/питание 7,5 В (логика шины)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: последовательный интерфейс/питание 24 В U M
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (U M )/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
0 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2702795
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ151
GTIN
4055626351629
Вес за штуку (включая упаковку)
73,28 г
Вес за штуку (без упаковки)
59,77 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(с)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
