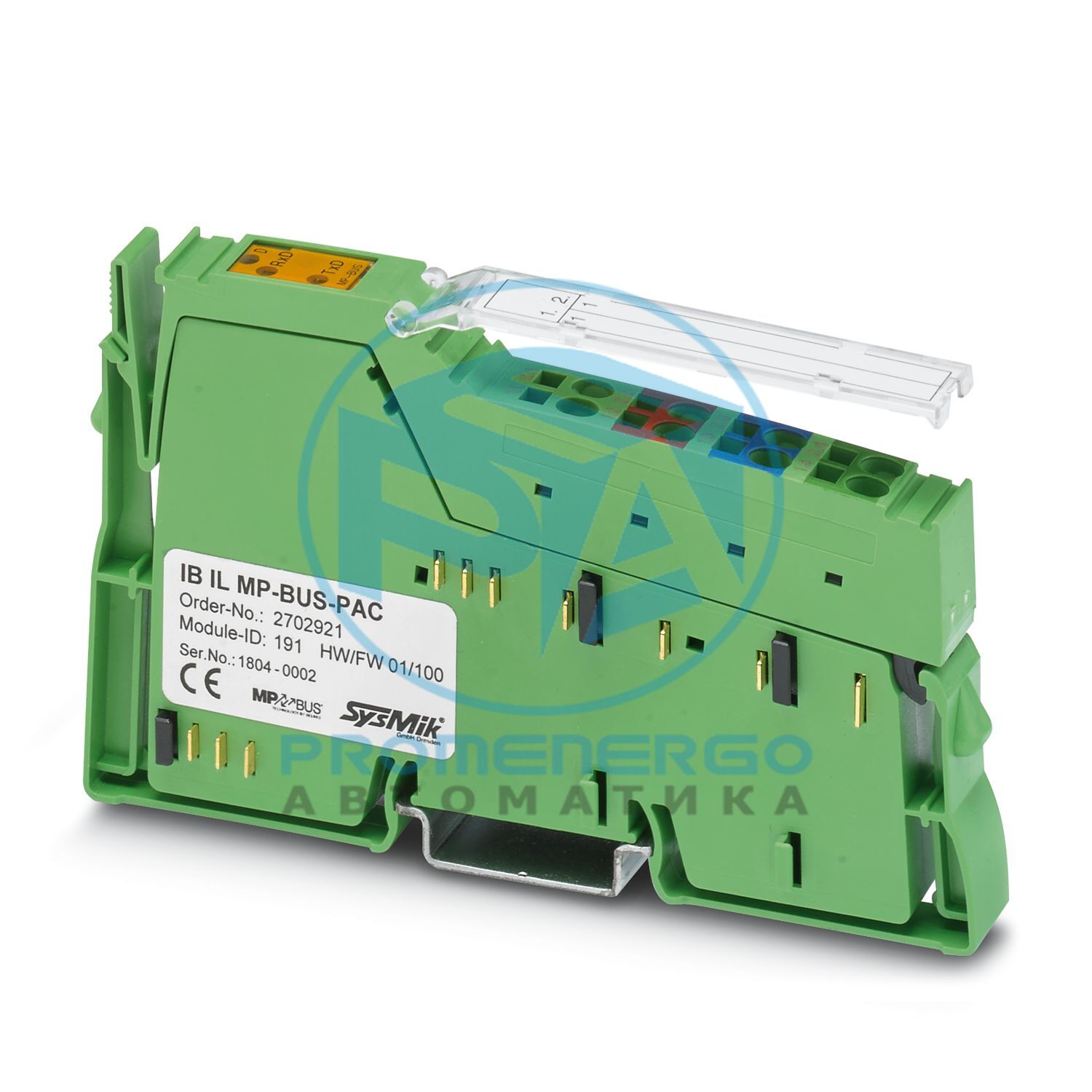

Inline, Коммуникационный модуль, Master; для подключения устройств MP-Bus; скорость передачи в местной шине: 500 кбит/с; степень защиты: IP20; Комплект поставки: включая разъем Inline и поле для маркировки.
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Способ подключения
Линейный разъем
Примечание о способе подключения
Подключение сигнала: 2-проводное, 3-проводное с напряжением питания
Код длины (шестнадцатеричный)
08
Идентификатор (десятичный)
191
Код длины (дес.)
8
Канал обработки данных
128 бит
Входная адресная область
16 байт
Область выходного адреса
16 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
128 бит
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъем Inline и поле для маркировки
Режим работы
Режим данных процесса с 8 словами
Особые свойства
для подключения устройств MP-Bus
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 90 мА
Потребляемая мощность
макс. 675 мВт
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 20 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 8 А
Испытательное напряжение: ввод-вывод (UM , U S ), питание MP-Bus/7,5 В (логика шины)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: ввод/вывод (UM, U S), MP-Bus/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2702921
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРАБА
GTIN
4055626745749
Вес за штуку (включая упаковку)
88 г
Вес за штуку (без упаковки)
61 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да (Нет exemptions)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
