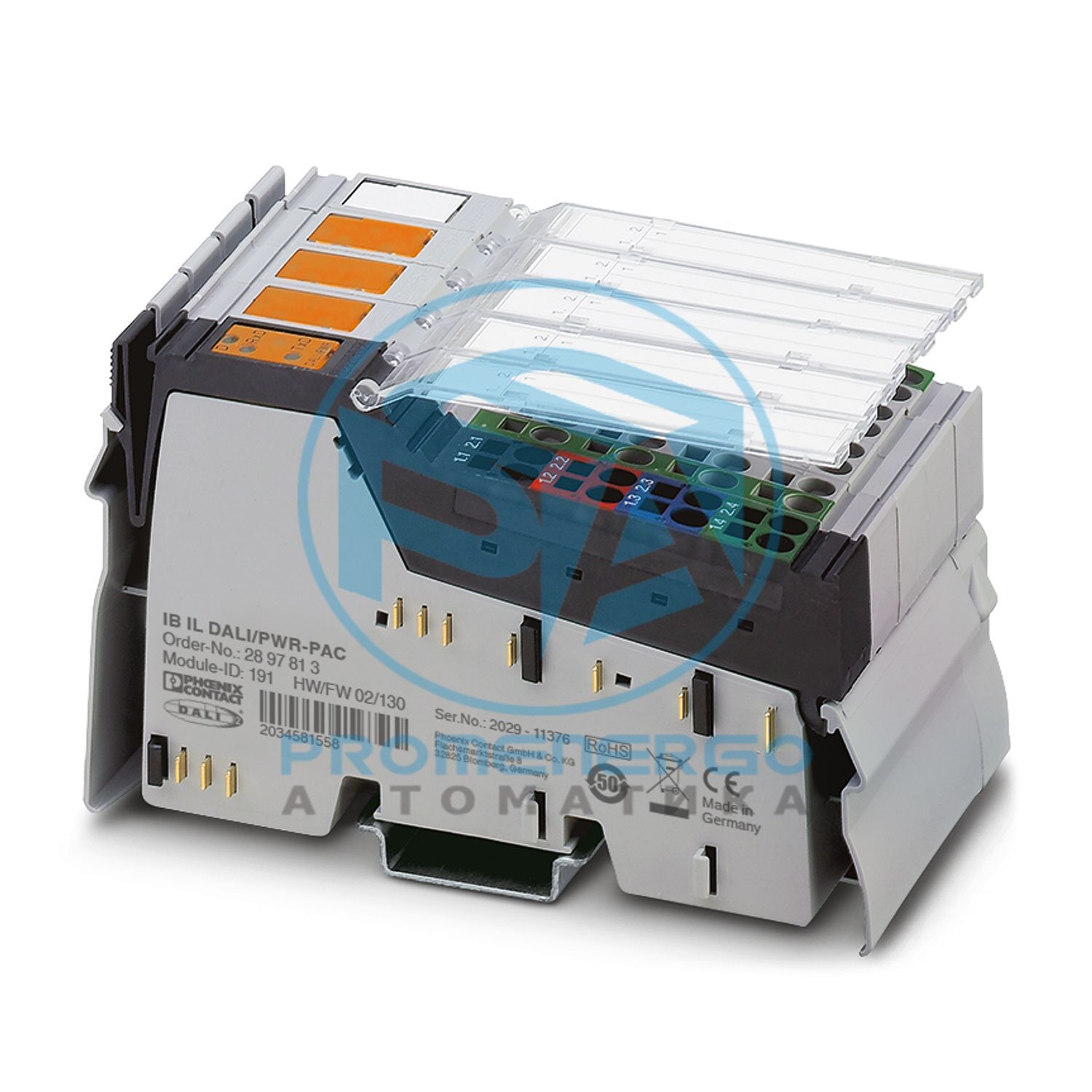

Inline, DALI master, встроенный блок питания DALI, безопасная гальваническая развязка, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Обозначение
ДАЛИ
Способ подключения
Линейный разъем
Напряжение питания
тип. 14 В постоянного тока (напряжение шины)
Выходной ток при коротком замыкании
макс. 250 мА
Текущая пропускная способность
макс. 128 мА (Нагрузка на шину; при использовании клемм расширения DALI учитывайте снижение номинальных характеристик.)
Скорость передачи
1200 бит/с
Тип защиты
Защита шины до 250 В переменного тока, максимум
Количество устройств локальной шины, которые можно подключить
3 (клеммы расширения DALI)
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
191
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
32 бит
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
5 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъемы Inline и поля для маркировки
Количество каналов
1
Особые свойства
встроенный блок питания DALI
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
10,6 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 38 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 441 мА
Источник питания
макс. 512 мА
Текущий розыгрыш
макс. 128 мА
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °C ... 60 °C (При использовании клемм расширения DALI учитывать снижение номинальных характеристик.)
Степень защиты
IP20
Давление воздуха (рабочее)
80 кПа...106 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2897813
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРАБА
GTIN
4046356133067
Вес за штуку (включая упаковку)
295 г
Вес за штуку (без упаковки)
286 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
