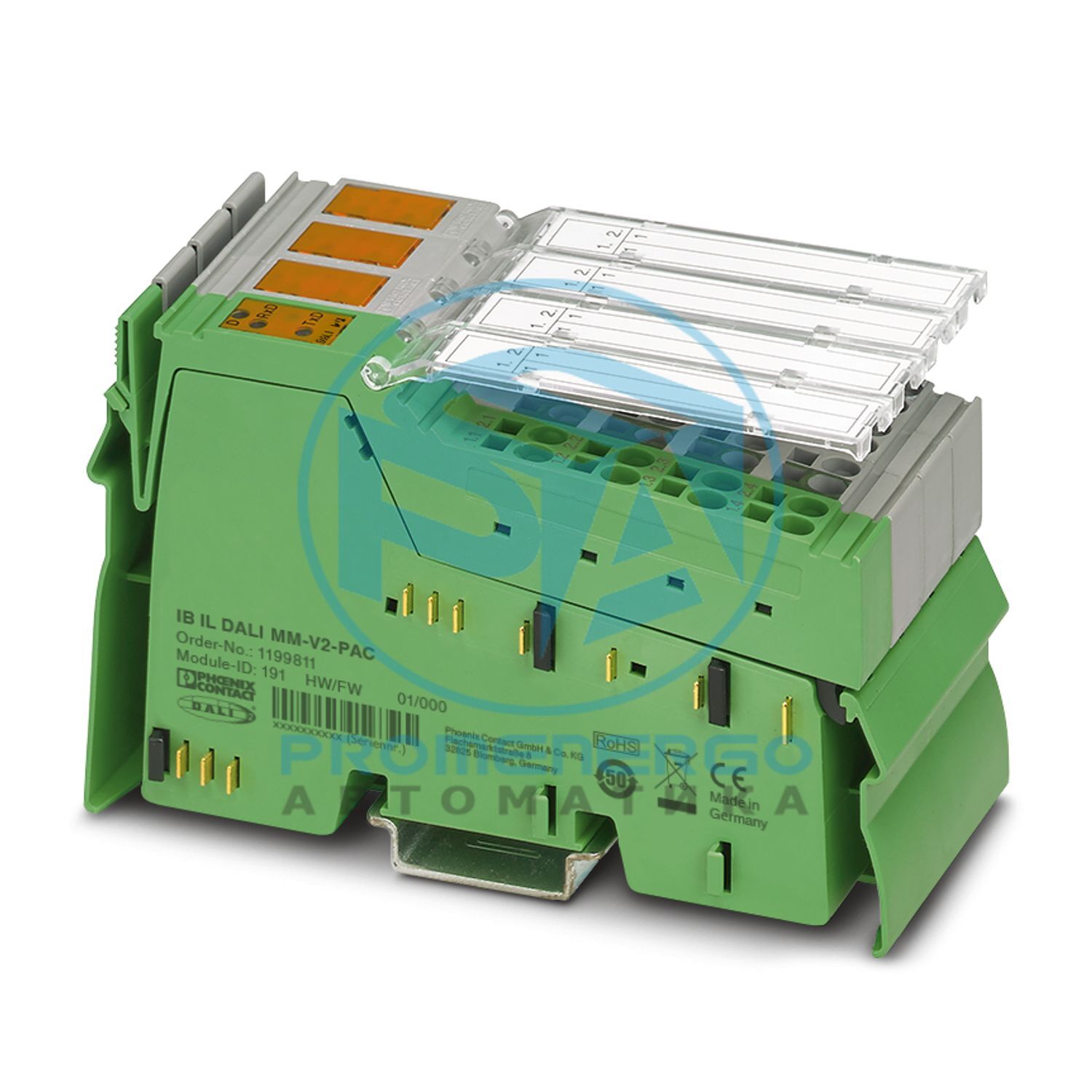

Inline, DALI master, поддержка Multi-master, встроенный блок питания DALI, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Обозначение
ДАЛИ
Способ подключения
Линейный разъем
Напряжение питания
тип. 15 В постоянного тока (напряжение шины)
Выходной ток при коротком замыкании
макс. 250 мА
Текущая пропускная способность
макс. 220 мА (нагрузка шины)
Скорость передачи
1200 бит/с
Тип защиты
Защита шины до 250 В переменного тока, максимум
Код длины (шестнадцатеричный)
06
Идентификатор (десятичный)
191
Код длины (дес.)
06
Канал обработки данных
96 бит
Входная адресная область
12 байт
Область выходного адреса
12 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
96 бит
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъемы Inline и поля для маркировки
Особые свойства
Поддержка нескольких мастеров
Диагностические сообщения
Да Нет I/O error; DALI-specific error at application level
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Потребляемая мощность
3,5 Вт (Величина рассеиваемой мощности сильно зависит от активности шины, на которую лишь ограниченно влияет сам терминал. Максимальная рассеиваемая мощность достигается тогда, когда другие устройства занимают шину DALI с минимальными паузами, а сам терминал не осуществляет передачу, и при этом ток DALI 220 мА используется в полном объеме.)
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 75 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 230 мА
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод) и функциональное заземление (FE)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/шина DALI
1,5 кВ переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O)/шина DALI
1,5 кВ переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
80 кПа...106 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
