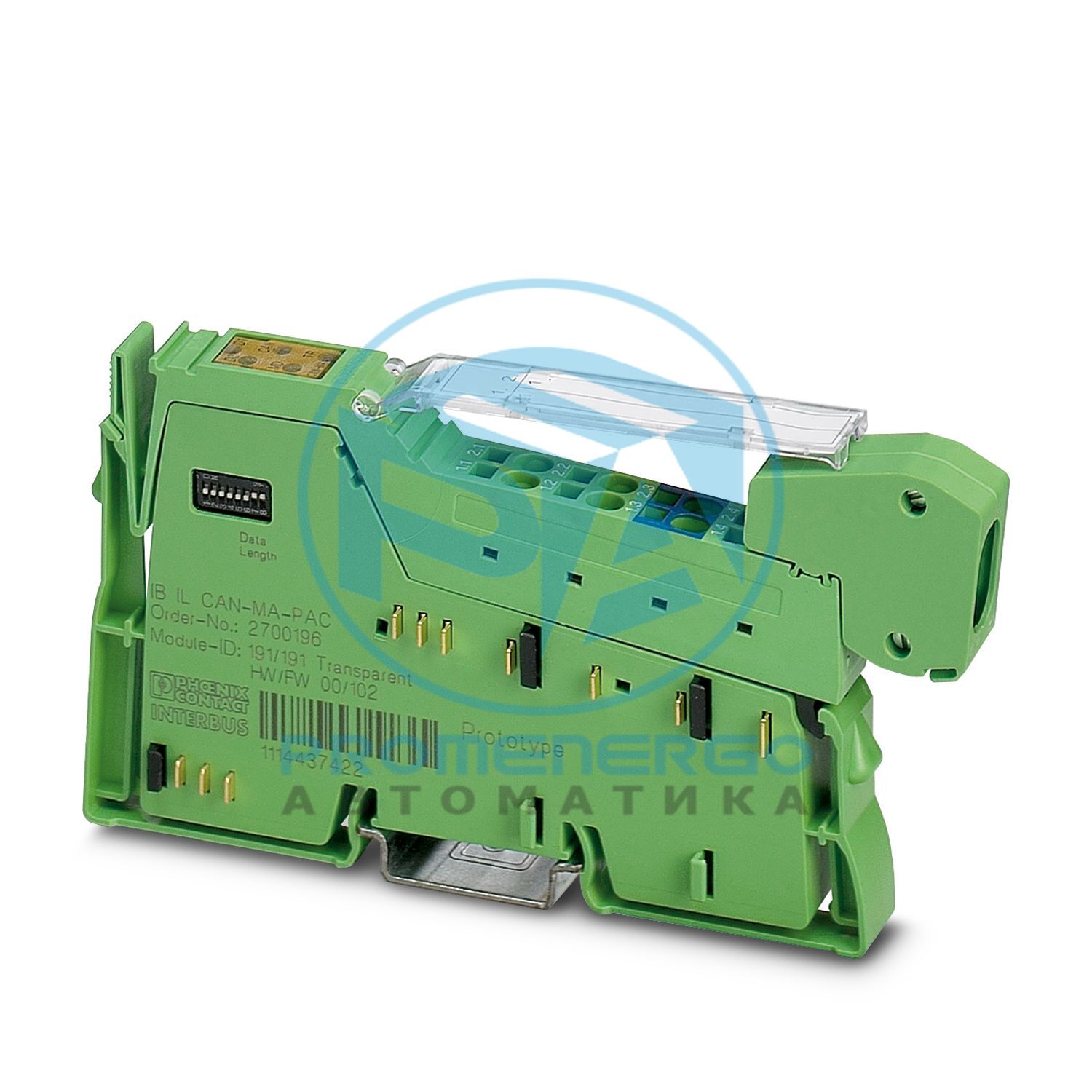

IB IL CAN-MA-PAC - Коммуникационный модуль

Inline CAN-master, для подключения системы CAN-шины, в комплекте с аксессуарами (разъем и поле для маркировки)

Технические характеристики

Габаритный чертеж

Ширина12,2 мм
Высота136,8 мм
Глубина71,5 мм
Примечание по применениюТолько для промышленного использования
Цвет (корпус)зеленый (RAL 6021)
Количество интерфейсов2
Способ подключенияПеремычка встроенных данных
Скорость передачи500 кбит/с
Количество интерфейсов1
Способ подключенияВстроенный экранированный разъем
Скорость передачи250 кбит/с
Поддерживаемые протоколыМОЖЕТ
Количество интерфейсов1 (Интерфейс с подключенной картой памяти)
Сообщения об ошибках по шинеНеисправное напряжение CAN-шины
Код длины (шестнадцатеричный)20
Идентификатор (десятичный)191
Код длины (дес.)32
Канал обработки данных64 байта (по умолчанию; настраивается)
Входная адресная областьмакс. 64 байта
Область выходного адресамакс. 64 байта
Канал параметров (PCP)0 байт
Длина регистра (шина)макс. 64 байта
Обязательные данные параметров1 байт
Необходимые данные конфигурации5 байт
Тип продуктаКомпонент ввода-вывода
Семейство продуктовВ соответствии
Типмодульный
Объем поставкивключая разъем Inline и поле для маркировки
Режим работыРежим обработки данных до 64 слов
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния1,15 Вт
Рассеяние мощности0,9 Вт (модуль)
Напряжение питания7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрышмакс. 115 мА
Напряжение питания24 В постоянного тока (через перемычку напряжения)
Текущий розыгрышмакс. 12 мА
Испытательное напряжение: питание 24 В U M , шина, логический интерфейс/интерфейс CAN.500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В U M , шина, логическое/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: интерфейс CAN/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияЛинейный разъем
Способ подключенияПружинное соединение
Сечение проводника, жесткое0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий0,08 мм2 ... 1,5 мм2
Сечение проводника AWG28 ... 16
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 55 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 85 °С
Допустимая влажность (эксплуатация)10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.25 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияМонтаж на DIN-рейку
Номер позиции2700196
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИ153
GTIN4046356497855
Вес за штуку (включая упаковку)108,8 г
Вес за штуку (без упаковки)75 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242608
ЭКЛАСС-15.027242608
ЭТИМ 10.0EC001604
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP14aef5f0-72ce-47c9-b641-67f1206b69ab
