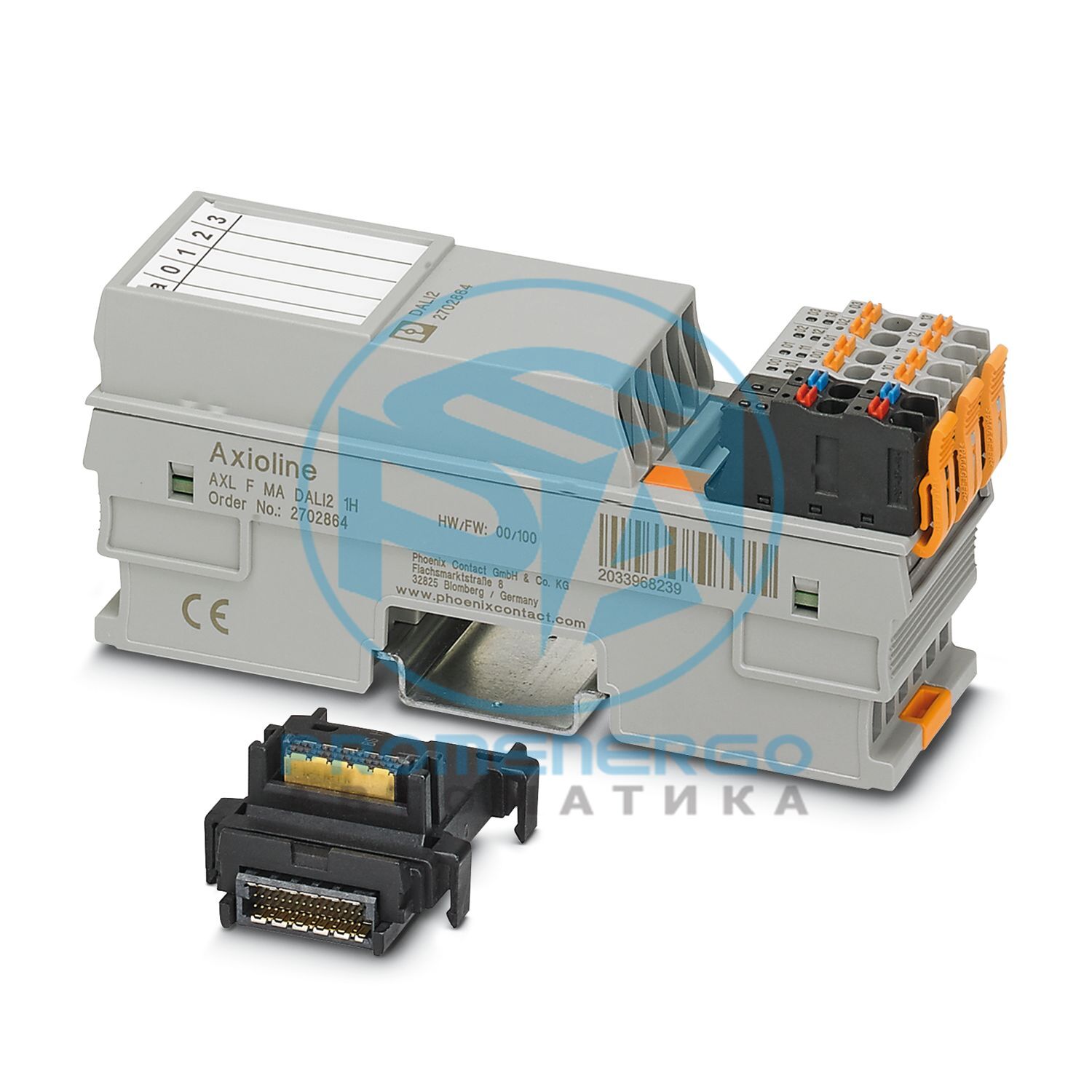

Axioline F, DALI master, Single master, два канала, встроенный блок питания DALI, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F
Технические характеристики
Габаритный чертеж
Ширина
35 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Соединение push-in
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Обозначение
ДАЛИ
Примечание
Данные действительны для шины DALI 1 и шины DALI 2 соответственно.
Способ подключения
Соединение push-in
Количество каналов
2 (ДАЛИ 1, ДАЛИ 2)
Напряжение питания
тип. 16 В постоянного тока (напряжение шины)
Выходной ток
230 мА (гарантировано)
Выходной ток при коротком замыкании
макс. 250 мА
Текущая пропускная способность
макс. 195 мА (нагрузка на шину, см. снижение характеристик)
Скорость передачи
1200 бит/с
Тип защиты
Защита шины до 250 В переменного тока, максимум
Входная адресная область
8 байт
Область выходного адреса
8 байт
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
7 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Особые свойства
Одиночный мастер
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 65 мА
Потребляемая мощность
макс. 325 мВт
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 470 мА (при номинальном напряжении)
Потребляемый ток
тип. 25 мА (без подключенных единичных нагрузок)
Потребляемая мощность
макс. 8,8 Вт (оба канала нагружены током 195 мА)
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Защита
макс. 8 А (защита от переполюсовки до 5 А)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: DALI 1/DALI 2
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание DALI/5 В локальной шины (U Bus)
1,5 кВ переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание DALI/24 В (периферия)
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
2702864
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРАБА
GTIN
4055626463360
Вес за штуку (включая упаковку)
191,5 г
Вес за штуку (без упаковки)
190,5 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
