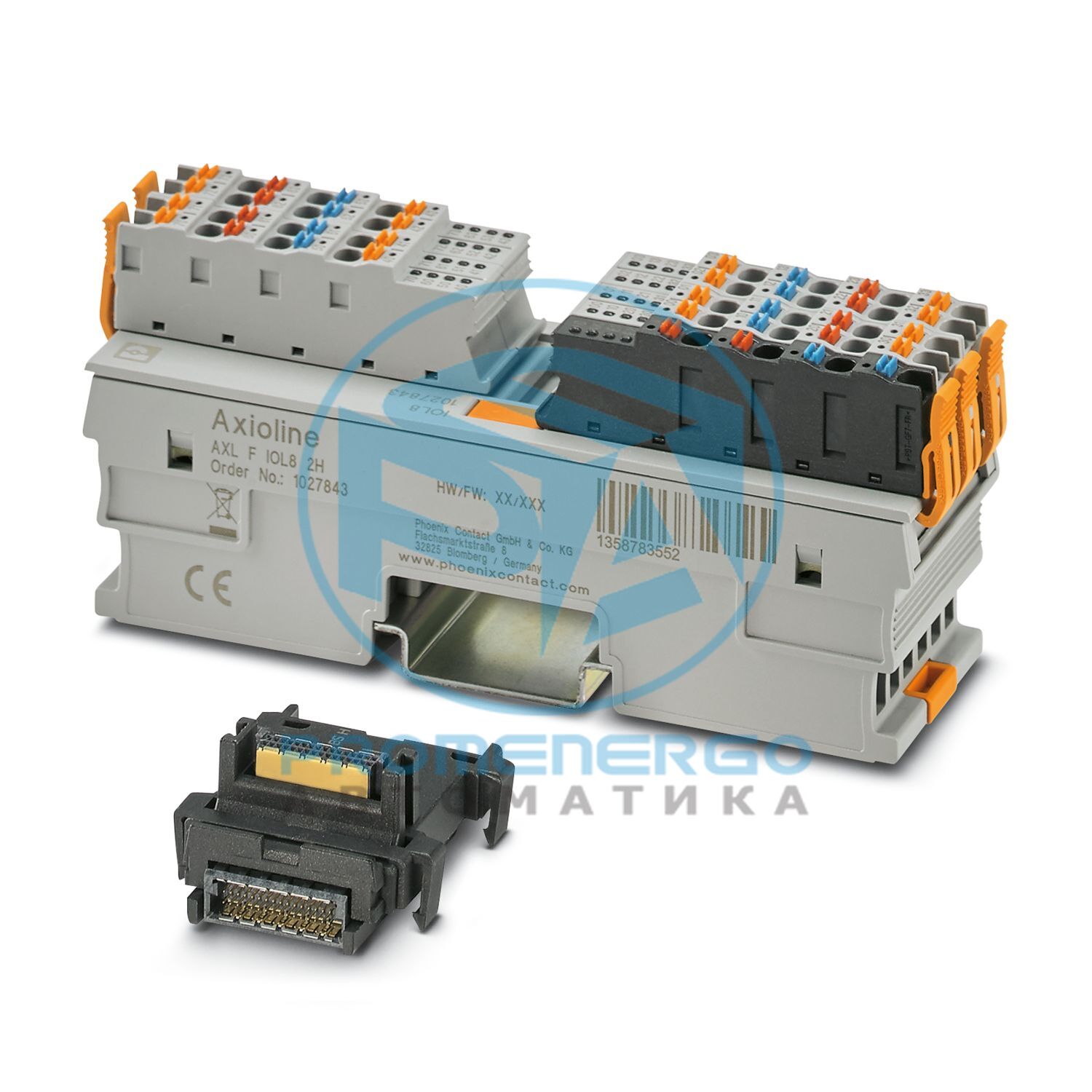

AXL F IOL8 2H - Коммуникационный модуль

Axioline F, IO-Link master, порты IO-Link Класс A: 8, способ подключения: Зажим Push-in, технология подключения: 3-проводная, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F

Технические характеристики

Габаритный чертеж

Ширина35 мм
Высота129,9 мм
Глубина54 мм
Примечание по размерамГлубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов2
Способ подключенияБазовый модуль шины
Скорость передачи100 Мбит/с
Канал обработки данных512 бит
Входная адресная область64 байта
Область выходного адреса64 байта
Описание входаПорты IO-Link в режиме цифрового входа (DI)
Количество входовмакс. 8 (МЭК 61131-2 тип 1)
Способ подключенияСоединение push-in
Технология подключения3-проводной
Номинальное входное напряжение U IN24 В постоянного тока
Диапазон входного напряжения, сигнал «0»-0,3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»11 В постоянного тока ... 30 В постоянного тока
Номинальный входной токтип. 2,5 мА
Ток датчика на каналмакс. 1 А (от L+/L-)
Время входного фильтра1 мкс
Количество портов8
Способ подключенияСоединение push-in
Технология подключения3-проводной
Тип портаКласс А
Описание выходаПорты IO-Link в режиме цифрового вывода (DO)
Способ подключенияСоединение push-in
Технология подключения2-, 3-проводные
Количество выходовмакс. 8
Номинальное выходное напряжение24 В постоянного тока
Номинальный ток на канал200 мА
Тип продуктаКомпонент ввода-вывода
Семейство продуктовАксиолин F
Типблочно-модульный
Монтажное положениелюбой (без снижения температуры)
Объем поставкивключая цокольный модуль и разъемы Axioline F
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния1,7 Вт
Номинальное напряжение питания входов/выходов24 В постоянного тока
Диапазон напряжения питания18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Номинальный ток для каждого порта IO-Link1 А (при L+/L-)
Защитная схемаЗащита от перегрузки для L+; электронно ограничено до 1,2 А
Напряжение питания5 В пост. тока (через цокольный модуль)
Текущий розыгрышмакс. 50 мА
Напряжение питания24 В постоянного тока
Диапазон напряжения питания18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 8 А (суммарно, ток потребления цепи ввода-вывода и на C/Q как DO и на L+/L-)
Потребляемый токтип. 46 мА (без подключенных периферийных устройств)
Защитная схемаЗащита от перенапряжения; электронный (35 В, 0,5 с)
Защитамакс. 8 А (защита от переполюсовки до 5 А)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияРазъем Axioline F
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключенияСоединение push-in
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияМонтаж на DIN-рейку
Монтажное положениелюбой (без снижения температуры)
Номер позиции1027843
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИ253
GTIN4055626523552
Вес за штуку (включая упаковку)217 г
Вес за штуку (без упаковки)215 г
Номер таможенного тарифа85176200
Страна происхожденияDE
ЭКЛАСС-13.027242608
ЭКЛАСС-15.027242608
ЭТИМ 10.0EC001604
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
