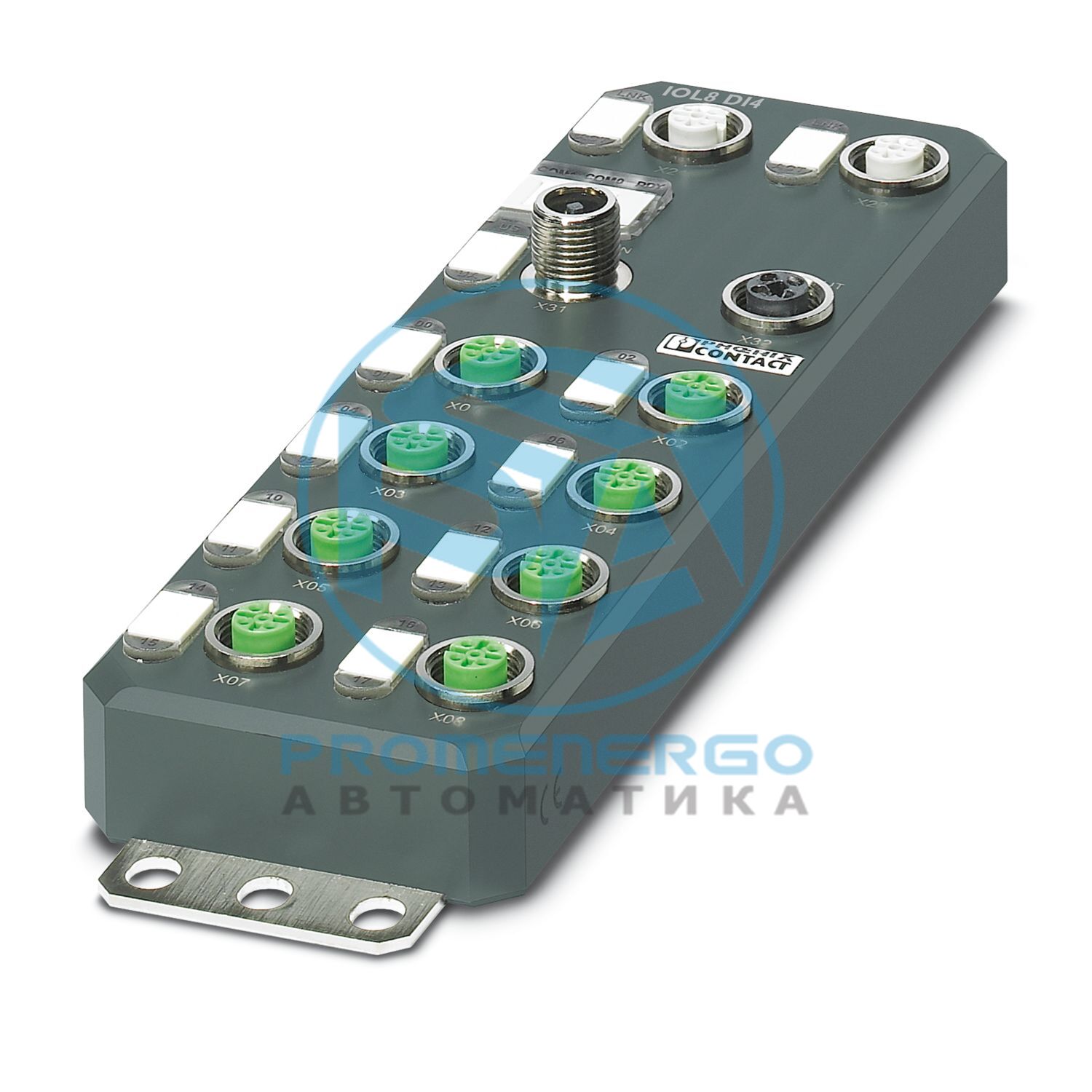

Axioline E, EtherNet/IP(TM), разъем M12, порты IO-Link класса A: 4, способ подключения: разъем M12, технология подключения: 3-проводной, порты IO-Link класса B: 4, метод подключения: разъем M12, технология подключения: 3-проводная, Цифровые входы на контакте 2 для портов класса A: 4, 24 В DC, технология подключения: 3-проводная, Пластиковый корпус, степень защиты: IP65/IP67
Технические характеристики
Габаритный чертеж
Ширина
60 мм
Высота
185 мм
Глубина
30,5 мм
Расстояние между отверстиями
198,5 мм
Примечание по размерам
Высота 212 мм, включая крепежные зажимы.
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)
серый антрацит (RAL 7016)
Материал корпуса
Покан(R)
Количество интерфейсов
2
Способ подключения
Разъем М12
Примечание о способе подключения
D-кодированный
Количество позиций
4
Скорость передачи
10/100 Мбит/с (с автосогласованием)
Тип оборудования
Устройство EtherNet/IP(TM)
Системные протоколы
Протоколы EtherNet/IP(TM) ACD
Поддерживаемые протоколы
SNMP v1
Спецификация
CIP Edition 3.11 Адаптация EIP CIP 1.12
Имя входа
Цифровые входы на контакте 2 для портов класса A
Описание входа
МЭК 61131-2 тип 1
Количество входов
4
Способ подключения
Разъем M12, X01...X04 имеют двухместное размещение.
Технология подключения
3-проводной
Диапазон входного напряжения, сигнал «0»
-0,3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 3 мА
Ток датчика на канал
макс. 200 мА (от L+/L-)
Общий ток датчика
макс. 1,6 А (от L+/L-)
Входная частота
0,5 кГц
Время входного фильтра
< 1000 мкс
Защитная схема
Защита от перегрузки, защита от короткого замыкания питания датчика
Описание входа
Порты IO-Link в режиме цифрового входа (DI)
Количество входов
макс. 8 (МЭК 61131-2 тип 1)
Способ подключения
Разъем M12, X01...X04 имеют двухместное размещение.
Технология подключения
3-проводной
Номинальное входное напряжение U IN
24 В постоянного тока
Диапазон входного напряжения, сигнал «0»
-0,3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Номинальный входной ток
тип. 3 мА
Ток датчика на канал
макс. 200 мА (от L+/L-)
Общий ток датчика
макс. 1,6 А (от L+/L-)
Время входного фильтра
< 1000 мкс
Входная частота
0,5 кГц
Защитная схема
Защита от перегрузки; да
Количество портов
4
Способ подключения
Разъем М12
Технология подключения
3-проводной
Тип порта
Класс А
Время цикла
мин. 2 мс (MasterCycleTime: PDInput* + PDOutput* + OnReqData* < = 17 байт, COM3; * см. «Интерфейс IO-Link и спецификация системы V1.1.2»)
Количество портов
4
Способ подключения
Разъем М12
Технология подключения
3-проводной
Тип порта
Класс Б
Время цикла
мин. 2 мс (MasterCycleTime: PDInput* + PDOutput* + OnReqData* < = 17 байт, COM3; * см. «Интерфейс IO-Link и спецификация системы V1.1.2»)
Описание выхода
Порты IO-Link в режиме цифрового вывода (DO)
Способ подключения
Разъем M12, X01...X04 имеют двухместное размещение.
Технология подключения
3-проводной
Количество выходов
макс. 8
Номинальное выходное напряжение
24 В постоянного тока
Максимальный выходной ток на канал
150 мА
Максимальный выходной ток на модуль
1,2 А
Номинальная нагрузка, омическая
3,6 Вт (160 Ом, при номинальной нагрузке)
Номинальная нагрузка, индуктивная
3,6 ВА (0,8 Гн, 160 Ом, при номинальной нагрузке)
Задержка сигнала
макс. 150 мкс (при включении)
Скорость переключения
1 раз в секунду, максимум (при номинальной индуктивной нагрузке)
Ограничение напряжения, наводимого при разрыве цепи
-15 В постоянного тока
Выходное напряжение в выключенном состоянии
макс. 1 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Защитная схема
Защита от перегрузки; да
Поведение при перегрузке
Выключение с автоматическим перезапуском
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин Е
Тип
Автономный
Особые свойства
Пластик housing
Напряжение питания U S
24 В постоянного тока
Источник питания в США
макс. 4 А
Текущее потребление от США
тип. 8 мА
Номинальное напряжение питания входов/выходов
24 В постоянного тока
Номинальный ток для каждого порта IO-Link
макс. 150 мА (на C/Q (контакт 4), максимум 1,6 А по всем 8 кабелям IO-Link C/Q и L+)
Допустимая длина кабеля
< 20 м (до датчика)
Защитная схема
Защита от перегрузки; да
Обозначение
Поставка модуля электроники и датчиков (США)
Способ подключения
Разъем M12, T-кодированный
Количество позиций
4
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,5 В пост. тока ... 31,2 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
тип. 180 мА +/-15 % (при 24 В постоянного тока)
Обозначение
Поставка исполнительных механизмов (У А )
Способ подключения
Разъем M12, T-кодированный
Количество позиций
4
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
18 В пост. тока ... 31,2 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток
тип. 28 мА +/-15 % (при 24 В постоянного тока)
Испытательное напряжение: питание 24 В (питание связи и датчиков, порты IO-Link)/соединение шины (Ethernet 1)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание связи и датчиков, порты IO-Link)/соединение шины (Ethernet 2)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание связи и датчиков, порты IO-Link)/FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: подключение к шине (Ethernet 1)/FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: подключение к шине (Ethernet 2)/FE
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: соединение шины (Ethernet 1)/соединение шины (Ethernet 2)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (питание привода)/питание 24 В (питание связи и питание датчиков, порты IO-Link)
Испытательное напряжение: питание 24 В (питание привода)/FE
500 В переменного тока, 50 Гц, 1 мин.
Способ подключения
Разъем М12
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP65/IP67
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Допустимая влажность (хранение/транспортировка)
5 % ... 95 %
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30g, период 11 мс, полусинусоидальный ударный импульс
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Винтовое крепление
Номер позиции
2701496
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ7ДД
GTIN
4046356763509
Вес за штуку (включая упаковку)
556 776 г
Вес за штуку (без упаковки)
552,8 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
