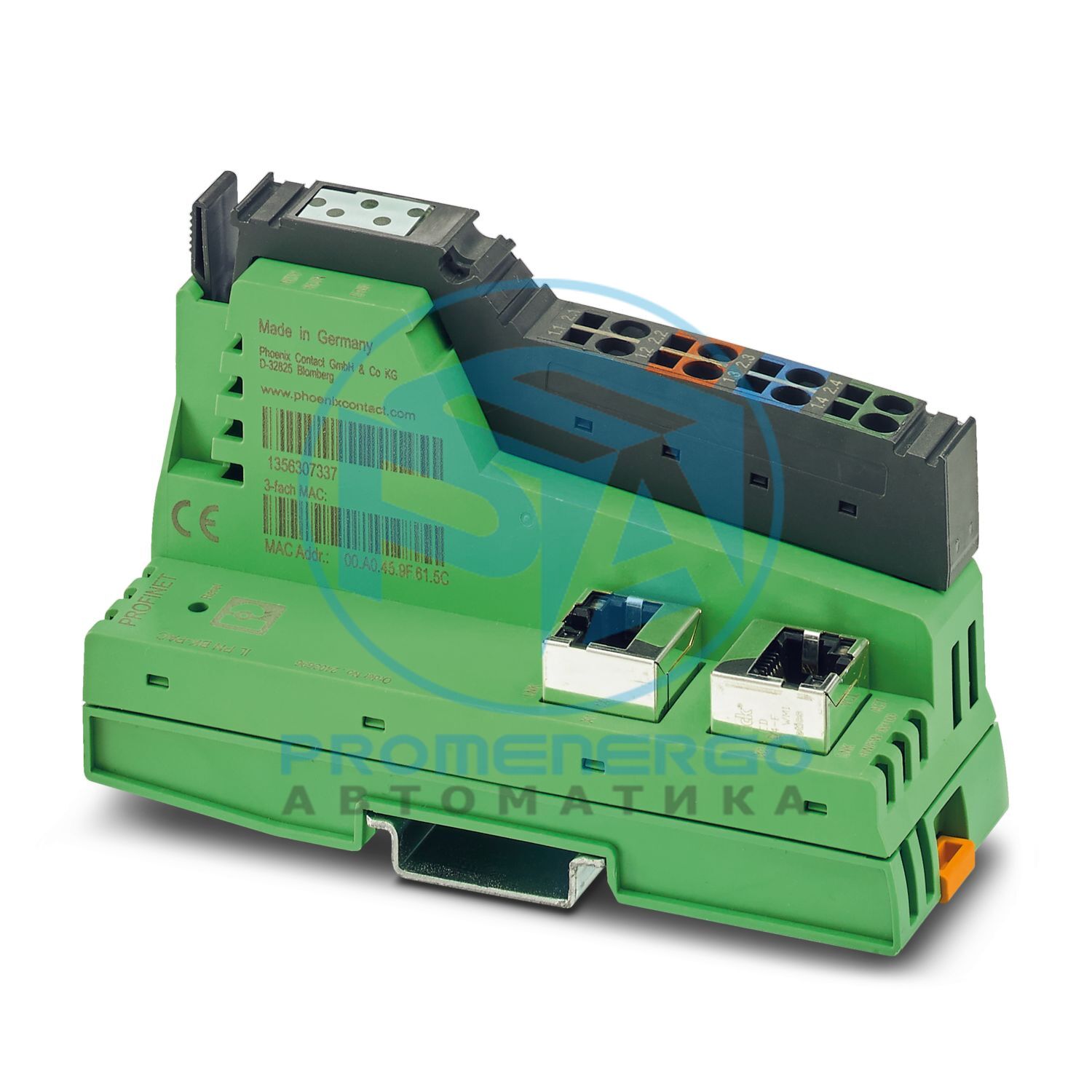

Inline, Шинный соединитель, PROFINET, гнездо RJ45, скорость передачи по локальной шине: 500 кбит/с/2 Мбит/с, степень защиты: IP20, включая разъем Inline
Технические характеристики
Габаритный чертеж
Ширина
40 мм
Высота
119,4 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Поддерживаемые протоколы
ПРОФИНЕТ
Количество интерфейсов
2
Способ подключения
разъем RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Скорость передачи
100 Мбит/с (по стандарту PROFINET)
Физика трансмиссии
Ethernet в витой паре RJ45
Количество интерфейсов
1
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с/2 Мбит/с (автоматическое определение, без комбинированной системы)
Количество данных процесса (Входные данные)
макс. 1012 байт
Объем данных процесса (Выходные данные)
макс. 1012 байт
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 63
Количество устройств с каналом параметров
макс. 16
Количество поддерживаемых филиальных терминалов с удаленным ответвлением шины
3
Функция устройства
PROFINET-устройство
Спецификация
Версия 2.3
Класс соответствия
Класс соответствия C
Идентификатор устройства
0140 шестнадцатеричный
Идентификатор поставщика
00B0 шестнадцатеричный
Длина регистра (шина)
16 бит
Длина регистра (главный)
512 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Монтажное положение
любой
Объем поставки
включая встроенный разъем
Количество каналов
12
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
3,8 Вт
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 0,91 А постоянного тока (при максимальном количестве подключенных клеммных колодок ввода-вывода)
Напряжение питания
7,5 В постоянного тока
Источник питания
макс. 0,8 А постоянного тока
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 0,5 А постоянного тока
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Испытательное напряжение: мощность связи (U BK, UL, U ANA) / ввод/вывод (UM, U S)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: мощность связи (U BK, UL, U ANA)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: ввод/вывод (UM, U S)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Номер позиции
2403696
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ11А
GTIN
4055626346137
Вес за штуку (включая упаковку)
168,8 г
Вес за штуку (без упаковки)
168,5 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
