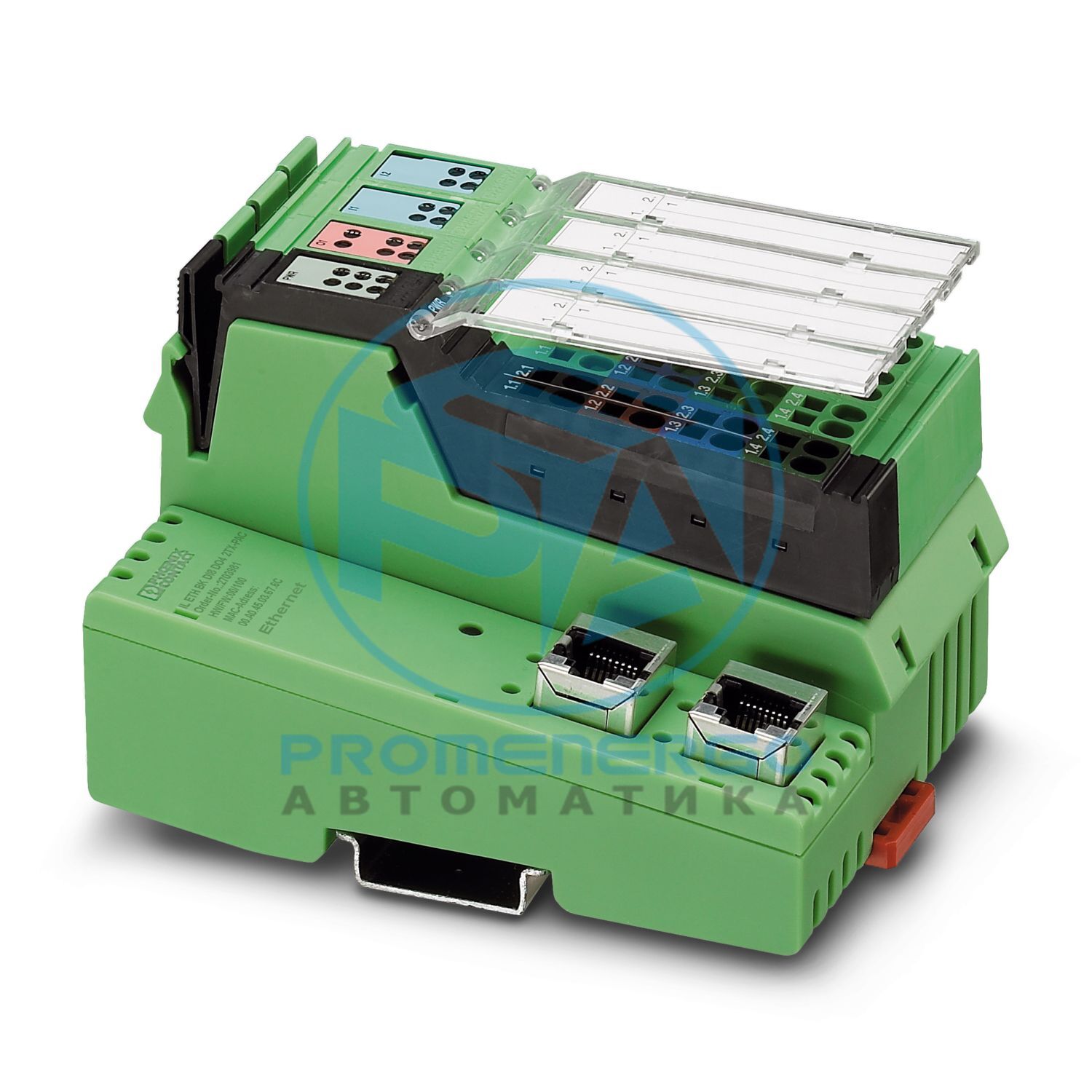

Inline, Шинный соединитель, EtherNet/IP(TM), гнездо RJ45, Цифровые входы: 8, 24 В пост. тока, технология подключения: 3-проводная, Цифровые выходы: 4, 24 В пост. тока, 500 мА, технология подключения: 3-проводная, скорость передачи данных по локальной шине: 500 кбит/с / 2 Мбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
80 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Технические характеристики с разъемами
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
разъем RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Допустимое сечение проводника
0,14 мм2 ... 0,22 мм2 (витая пара)
Скорость передачи
10/100 Мбит/с (полудуплекс или полный дуплекс (автоматическое определение))
Физика трансмиссии
Ethernet в витой паре RJ45
Количество интерфейсов
1
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с/2 Мбит/с (автоматическое определение, без комбинированной системы)
Макс. количество устройств локальной шины
61 (Встроенные входы/выходы представляют собой два устройства)
Количество данных процесса (Входные данные)
макс. 504 байт
Объем данных процесса (Выходные данные)
макс. 504 байт
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 61 (Встроенные входы/выходы представляют собой два устройства)
Количество устройств с каналом параметров
макс. 8
Количество поддерживаемых филиальных терминалов с удаленным ответвлением шины
0
Входная адресная область
8 бит
Область выходного адреса
4 бита
Длина регистра (шина)
16 бит
Длина регистра (главный)
512 байт
Имя входа
Цифровые входы
Описание входа
EN 61131-2 тип 1
Количество входов
8
Способ подключения
Линейный разъем
Технология подключения
3-проводной
Входное напряжение
24 В постоянного тока
Диапазон входного напряжения, сигнал «0»
-30 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 3 мА
Текущий поток
Ограничено до 3 мА, максимум
Типичный входной ток на канал
тип. 3 мА
Типичное время ответа
ок. 500 мкс
Задержка при изменении сигнала с 0 на 1
1,2 мс
Задержка при изменении сигнала с 1 на 0
1,2 мс
Защитная схема
Защита от обратной полярности; Супрессорный диод
Имя выхода
Цифровые выходы
Способ подключения
Линейный разъем
Технология подключения
3-проводной
Количество выходов
4
Защитная схема
Защита от короткого замыкания и перегрузки; Свободно работающая схема
Выходное напряжение
24 В пост. тока -1 В (при номинальном токе)
Макс. допустимая токовая нагрузка на выход
макс. 500 мА
Максимальный выходной ток на модуль
макс. 2 А
Номинальное выходное напряжение
24 В постоянного тока
Выходной ток в выключенном состоянии
макс. 10 мкА (При отсутствии нагрузки напряжение можно измерить даже на незапрограммированном выходе.)
Номинальная нагрузка, индуктивная
12 ВА (1,2 Гн, 48 Ом)
Номинальная нагрузка, лампа
12 Вт
Номинальная нагрузка, омическая
12 Вт
Устойчивость к обратному напряжению при коротких импульсах
Защита от обратного напряжения
Поведение при перегрузке
Автоматический перезапуск
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Поведение при отключении напряжения
Выход следует за источником питания без задержки
Задержка сигнала
тип. 1,2 мс
Отключение по току
мин. 0,7 А
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Количество каналов
12
Диагностические сообщения
Короткое замыкание или перегрузка цифровых выходов да
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
6,3 Вт
Рассеяние мощности
тип. 1,7 Вт (все устройство)
Защитная схема
Защита от короткого замыкания сил связи; электронный
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 0,98 А (при максимальном количестве подключаемых клеммных колодок ввода/вывода)
Напряжение питания
7,5 В постоянного тока
Источник питания
макс. 0,8 А постоянного тока
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 0,5 А постоянного тока
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Текущий розыгрыш
макс. 8 А постоянного тока
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Текущий розыгрыш
макс. 8 А постоянного тока
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2897758
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ11Д
GTIN
4046356157926
Вес за штуку (включая упаковку)
335 г
Вес за штуку (без упаковки)
320 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
