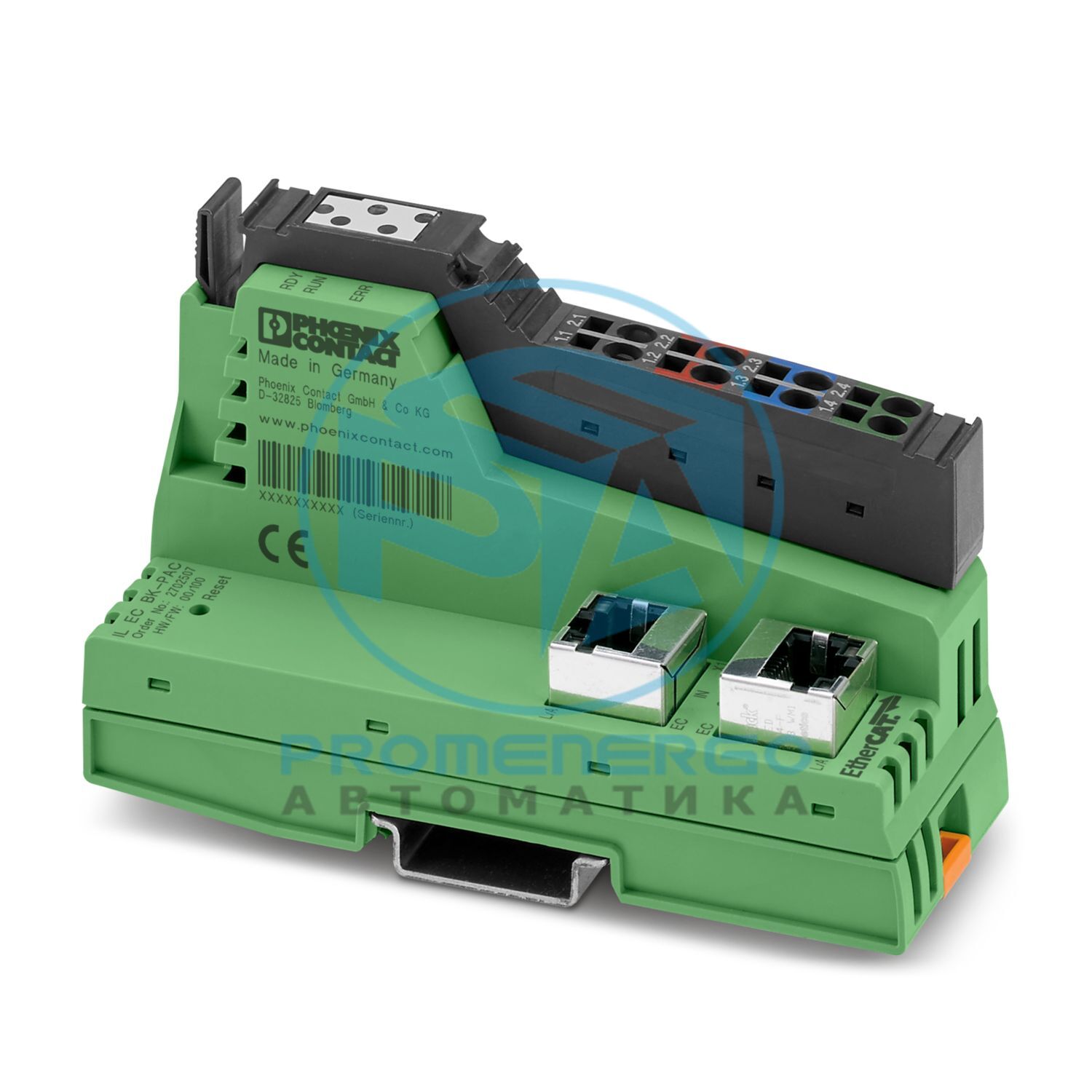

Inline, Шинный соединитель, EtherCAT(R), гнездо RJ45, скорость передачи данных по локальной шине: 500 кбит/с/2 Мбит/с, степень защиты: IP20, включая разъем Inline и поле для маркировки
Технические характеристики
Габаритный чертеж
Ширина
40 мм
Высота
119,4 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
разъем RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Скорость передачи
100 Мбит/с (полный дуплекс)
Физика трансмиссии
Ethernet в витой паре RJ45
Количество интерфейсов
1
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с/2 Мбит/с (автоматическое определение, без комбинированной системы)
Системные протоколы
Протоколы почтовых ящиков Протокол приложений CAN через EtherCAT(R)
Спецификация
ЭТГ.1000 В1.02
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 63
Количество устройств с каналом параметров
макс. 16
Количество поддерживаемых филиальных терминалов с удаленным ответвлением шины
0
Длина регистра (главный)
512 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Монтажное положение
любой
Объем поставки
включая разъем Inline и поле для маркировки
Диагностические сообщения
Сообщения через шестнадцатеричный объект 10F3 История диагностики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
3,6 Вт
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 0,9 А (при максимальном количестве подключаемых клеммных колодок ввода/вывода)
Напряжение питания
7,5 В постоянного тока
Источник питания
макс. 0,8 А
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 0,5 А постоянного тока
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Испытательное напряжение: мощность связи (U BK, UL, U ANA) / ввод/вывод (UM, U S)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: мощность связи (U BK, UL, U ANA)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: ввод/вывод (UM, U S)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой
Номер позиции
2702507
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ11Е
GTIN
4055626258683
Вес за штуку (включая упаковку)
156,3 г
Вес за штуку (без упаковки)
133 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
