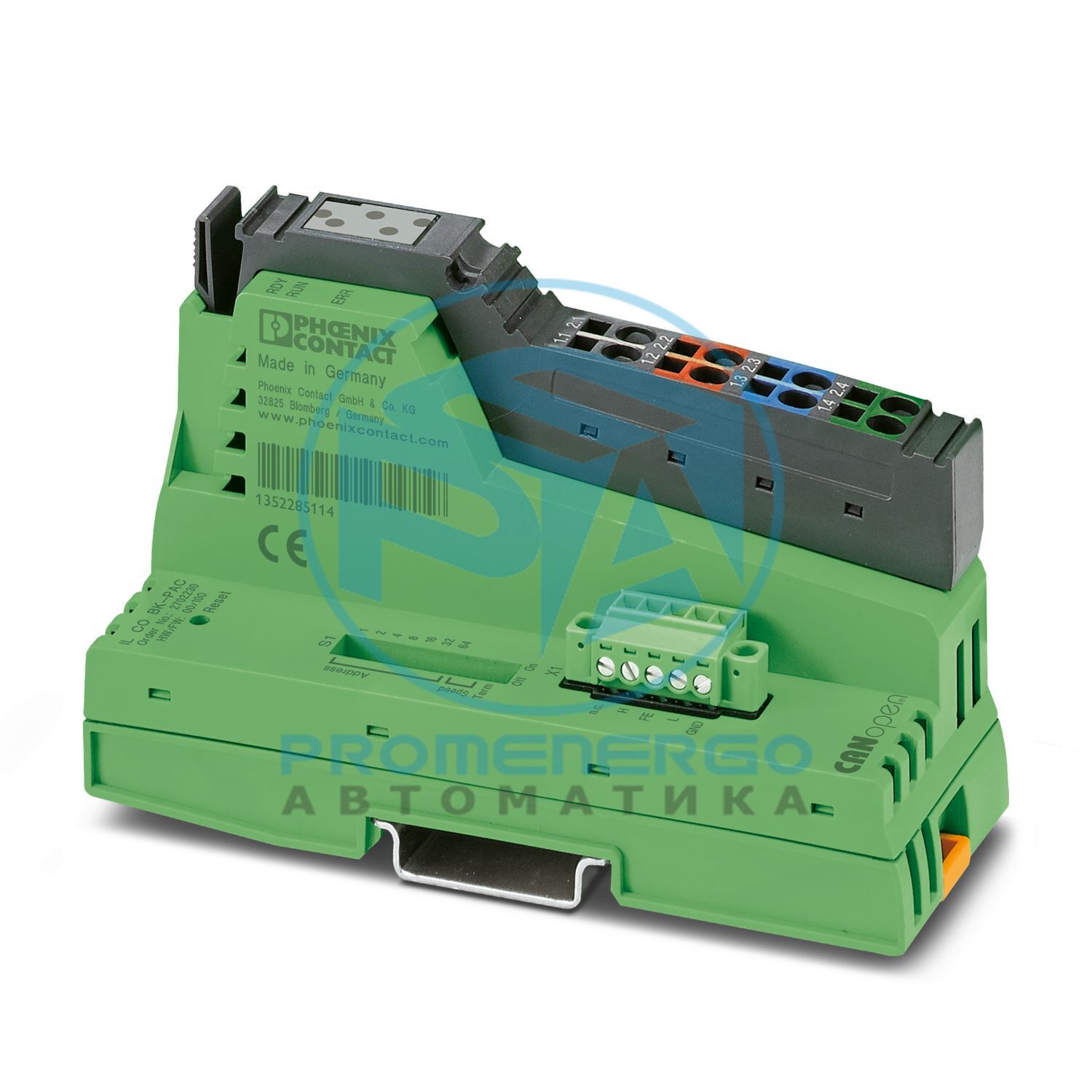

Inline, Шинный соединитель, CANopen(R), MINI COMBICON, скорость передачи данных по локальной шине: 500 кбит/с/2 Мбит/с, степень защиты: IP20, включая сетевой разъем, разъем Inline и поле для маркировки
Технические характеристики
Габаритный чертеж
Ширина
40 мм
Высота
119,4 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
1 (подключен к функциональному заземлению с помощью конденсатора)
Способ подключения
МИНИ КОМБИКОН
Количество позиций
5
Скорость передачи
1 Мбит/с, 800 кбит/с, 500 кбит/с, 250 кбит/с, 125 кбит/с, 50 кбит/с, 20 кбит/с, 10 кбит/с (можно установить с помощью DIP-переключателя или автоматического обнаружения)
Количество интерфейсов
1
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с/2 Мбит/с (автоматическое определение, без комбинированной системы)
Количество данных процесса (Входные данные)
макс. 256 байт
Объем данных процесса (Выходные данные)
макс. 256 байт
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 63
Количество устройств с каналом параметров
макс. 16
Количество поддерживаемых филиальных терминалов с удаленным ответвлением шины
0
Длина регистра (главный)
512 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая сетевой разъем, линейный разъем и поле для маркировки
Диагностические сообщения
Ошибка CRC Сообщение об аварийном объекте
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
3,6 Вт
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 0,9 А (при максимальном количестве подключаемых клеммных колодок ввода/вывода)
Напряжение питания
7,5 В постоянного тока
Источник питания
макс. 0,8 А
Напряжение питания
24 В постоянного тока -15 % / +20 %
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 0,5 А постоянного тока
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А (сумма UM + U S )
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А (сумма UM + U S )
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2702230
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ113
GTIN
4055626134949
Вес за штуку (включая упаковку)
177 г
Вес за штуку (без упаковки)
168,5 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
