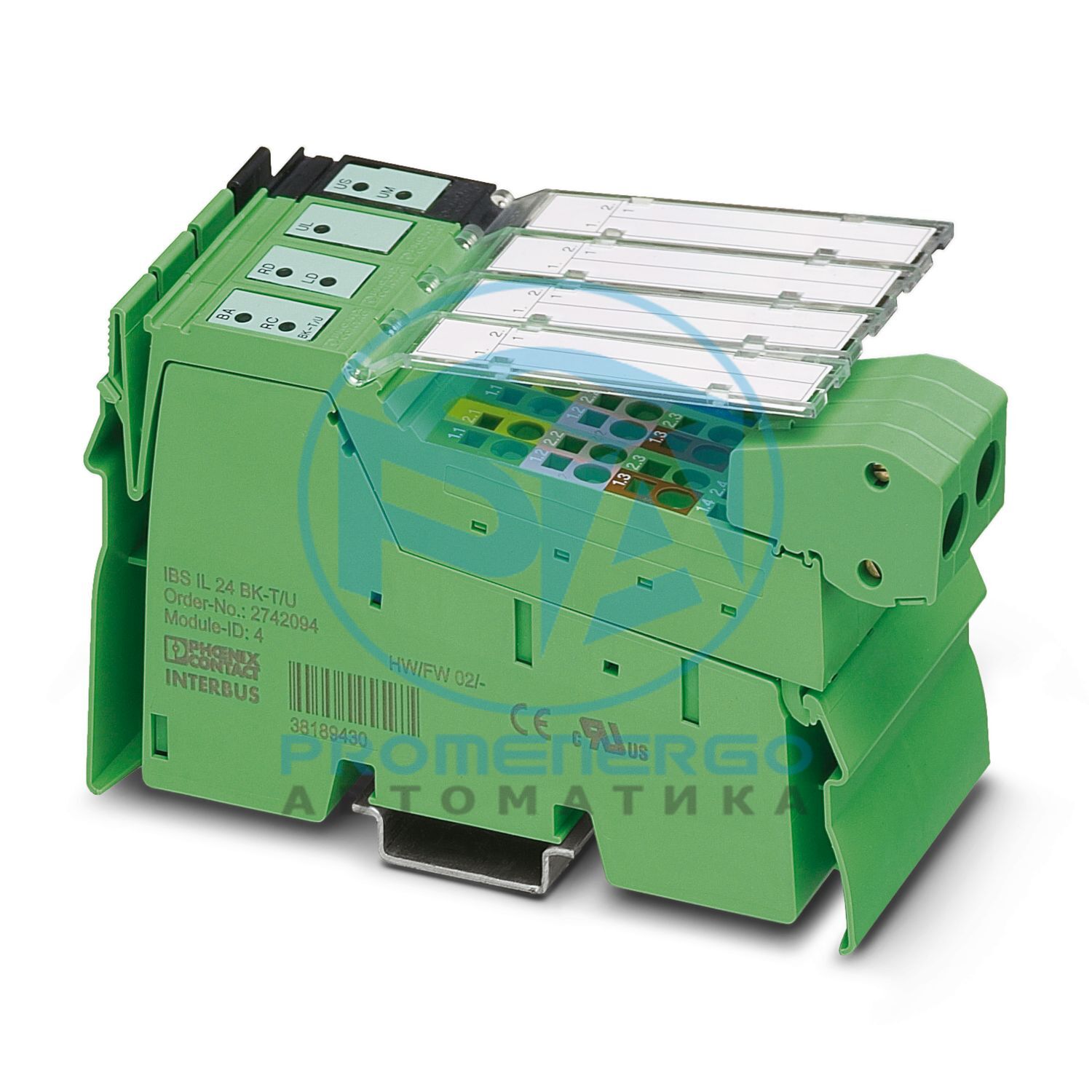

Inline, Шинный соединитель, INTERBUS, Экранированный разъем Inline, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Встроенный экранированный разъем
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Количество интерфейсов
1
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Количество поддерживаемых устройств
макс. 63
Количество устройств локальной шины, которые можно подключить
макс. 63
Количество устройств с каналом параметров
макс. 62
Количество поддерживаемых филиальных терминалов с удаленным ответвлением шины
макс. 15
Код длины (шестнадцатеричный)
00
Идентификатор (десятичный)
04
Код длины (дес.)
00
Канал обработки данных
0 бит
Входная адресная область
0 бит
Область выходного адреса
0 бит
Канал параметров (PCP)
0 бит
Длина регистра (шина)
0 бит
Длина регистра (главный)
1024 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Диагностические сообщения
Ошибка ввода-вывода да, если напряжение сегмента U S отсутствует
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2 Вт (от HW 07)
Защитная схема
Защита от короткого замыкания сил связи; электронный
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 1,25 А (при максимальном количестве подключаемых клеммных колодок ввода/вывода)
Напряжение питания
7,5 В постоянного тока
Источник питания
макс. 2 А постоянного тока (соблюдайте снижение номинальных характеристик)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 0,5 А постоянного тока (соблюдайте снижение номинальных характеристик)
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Испытательное напряжение: мощность связи (U BK, UL, U ANA)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: мощность связи (U BK, UL, U ANA) / ввод/вывод (UM, U S)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: ввод/вывод (UM, U S)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861580
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ111
GTIN
4017918894436
Вес за штуку (включая упаковку)
265,1 г
Вес за штуку (без упаковки)
214 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
