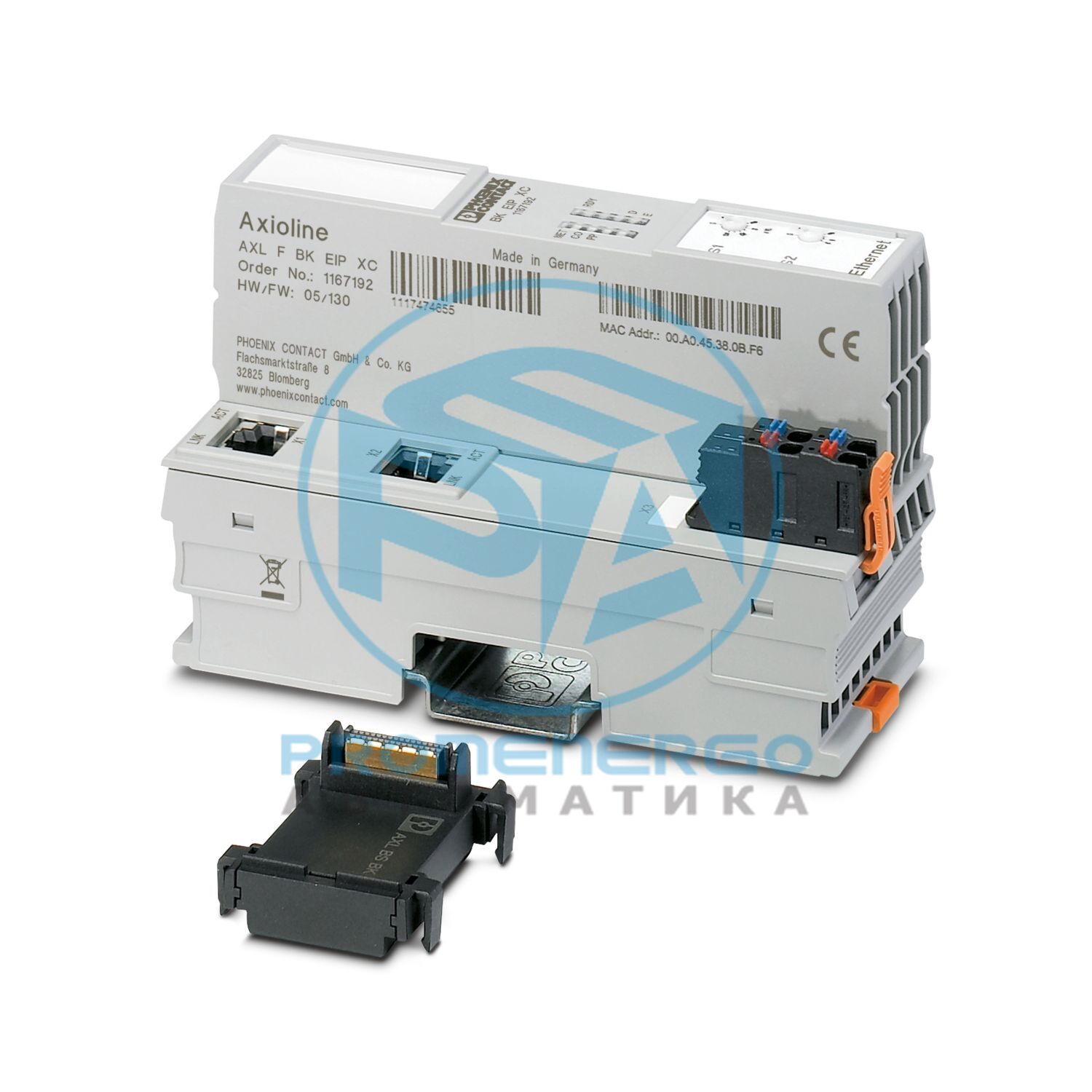

Axioline F, Шинный соединитель, EtherNet/IP(TM), гнездо RJ45, исполнение для экстремальных условий, скорость передачи по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъем Axioline F
Технические характеристики
Габаритный чертеж
Ширина
45 мм
Высота
126,1 мм
Глубина
74 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Поддерживаемые протоколы
Ethernet/IP(TM)
Количество интерфейсов
2
Способ подключения
разъем RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Скорость передачи
10/100 Мбит/с (полу- или полнодуплексный режим (автоматическое определение, можно настроить вручную))
Физика трансмиссии
Ethernet в витой паре RJ45
Количество интерфейсов
1
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Количество интерфейсов
1
Способ подключения
USB тип С
Количество данных процесса (Входные данные)
макс. 504 байт
Объем данных процесса (Выходные данные)
макс. 504 байт
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 63
Длина регистра (главный)
1484 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (следить за снижением температуры)
Объем поставки
включая цокольный модуль и разъем Axioline F
Особые свойства
Версия для экстремальных условий
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
4 Вт
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 583 мА (2,0 А на U-шине, UL = 24 В, приложения с допуском UL, использование в потенциально взрывоопасной зоне 2)
Испытательное напряжение: напряжение связи 24 В (UL ), питание/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Разъем Axioline F
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °C ... 60 °C (Стандарт, применение с одобрением UL, использование во взрывоопасной зоне 2; положение монтажа: монтаж на панели на горизонтальной DIN-рейке)
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Стандарт испытаний
ISA-71.04-2013 G3 Жесткая группа А
Температура
25 °С +/-1 К
Влажность (относительная)
75 % +/-3 %
Продолжительность теста
21 день
Объемная концентрация H 2 S (Сероводород)
50 частей на миллиард
Объемная концентрация NO 2 (Диоксид азота)
1250 частей на миллиард
Объемная концентрация Cl 2 (Хлор)
10 частей на миллиард
Объемная концентрация SO 2 (Диоксид серы)
300 частей на миллиард
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
УЛ 20 АТЕХ 2441X
Идентификация
Ex ec IIC T4 Gc
Сертификат
МЭКEx УЛД 20.0026X
Идентификация
cULus
Сертификат
E238705
Идентификация
Класс I, зона 2, AEx ec IIC T4
Сертификат
E366272
Идентификация
Ex ec IIC T4 Gc
Сертификат
?, 2021122309114456
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (следить за снижением температуры)
Номер позиции
1167192
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ21Д
GTIN
4063151184674
Вес за штуку (включая упаковку)
218 г
Вес за штуку (без упаковки)
218 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
