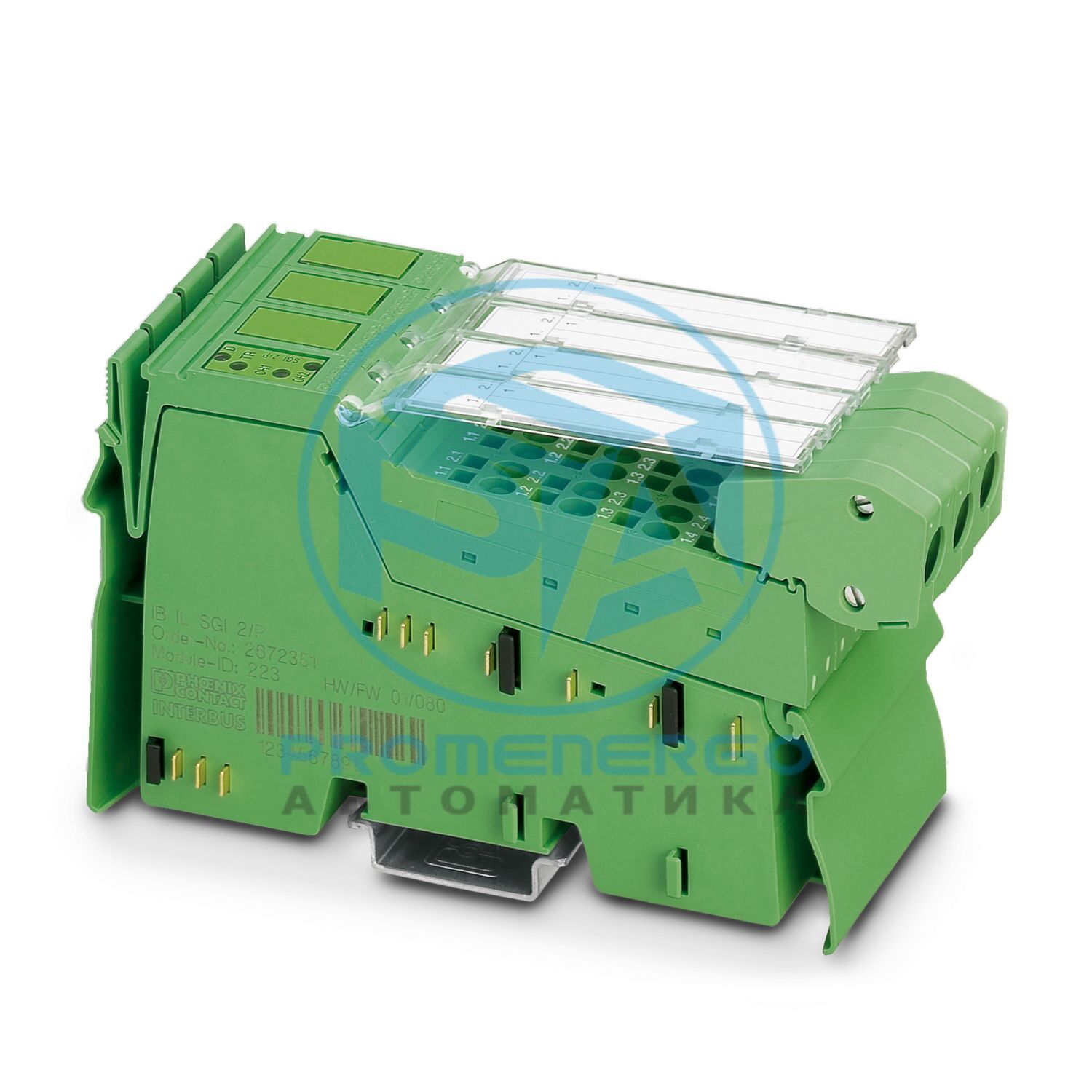

Inline, тензоизмерительный терминал, скорость передачи данных по локальной шине: 500 кбит/с, 2 точных и быстрых входа, 4-, 6-проводная технология подключения, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
136 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Обозначение
Последовательный интерфейс V.24 (RS-485)
Адресация
Адрес 1 = измеренная стоимость брутто/нетто
Согласующий резистор
120 Ohm
Протокол передачи
СТХ/ЕТХ
Код длины (шестнадцатеричный)
03
Идентификатор (десятичный)
223
Код длины (дес.)
03
Канал обработки данных
48 бит
Входная адресная область
6 байт
Область выходного адреса
6 байт
Канал параметров (PCP)
2 байта
Длина регистра (шина)
64 бит
Обязательные данные параметров
23 байта
Необходимые данные конфигурации
5 байт
Описание входа
Входные каналы для тензодатчика
Количество входов
2
Технология подключения
6- или 4-жильный экранированный кабель витой пары
Разница мостов U d
Диапазон измерения задается выбором характеристики
Напряжение моста U 0
5 В
Представление измеренных значений
16 бит, 20 бит, запись данных ASCII
Характеристики
+/-1 мВ/В, +/-2 мВ/В, +/-3 мВ/В, +/-3,33 мВ/В, +/-4 мВ/В, +/-5 мВ/В, +/-6 мВ/В, задание значения характеристики вручную
Описание
Плавающий замыкающий контакт
Количество
2 (Ка1-Кб1, Ка2-Кб2)
Контактное сопротивление
< 1 Ом (типичное)
Типичное время ответа
тип. 0,2 мс (открытие)
Описание выхода
Питание перемычкой
Количество выходов
2
Импеданс
> 43 Ом (на канал)
Выходное напряжение
тип. 5 В
Выходной ток
макс. 115 мА (на канал)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Операция с данными процесса с 3 словами, PCP с 1 словом
Особые свойства
2 точных и быстрых ввода
Диагностические сообщения
Отказ электропитания U ANA Сообщение об ошибке в данных процесса
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,35 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 95 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
тип. 32 мА (при типовой нагрузке 350 Ом на канал)
Испытательное напряжение: Логическое
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: аналоговый ввод/вывод
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: RS-485
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: замыкающий контакт K a1 - K b1
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: замыкающий контакт K a2 - K b2
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2702373
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ144
GTIN
4055626228464
Вес за штуку (включая упаковку)
232 г
Вес за штуку (без упаковки)
241 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
