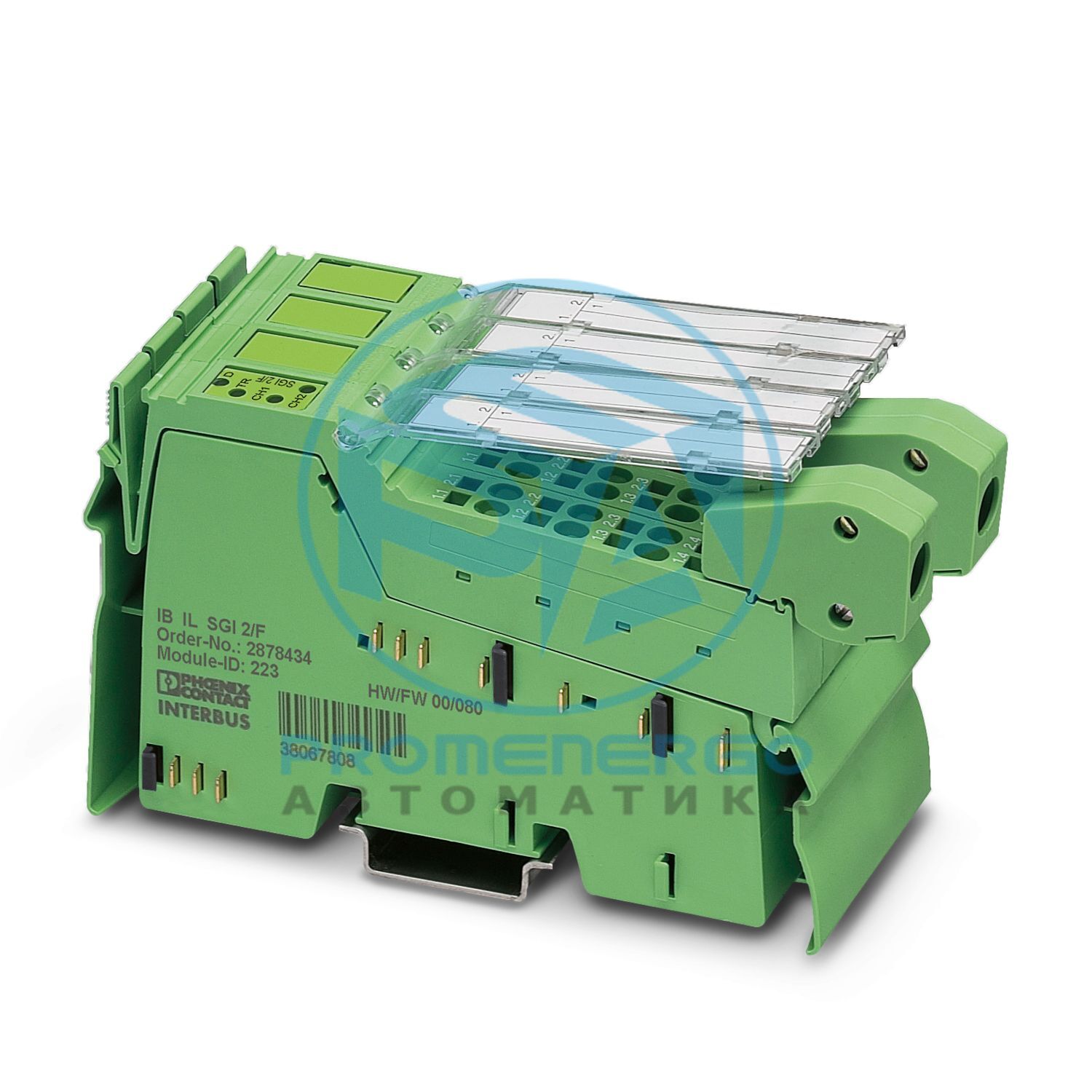

Inline, тензоизмерительный терминал, скорость передачи данных по локальной шине: 500 кбит/с, 2 быстрых входа, 4-, 6-проводная технология подключения, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
136 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
03
Идентификатор (десятичный)
223
Код длины (дес.)
03
Канал обработки данных
48 бит
Входная адресная область
6 байт
Область выходного адреса
6 байт
Канал параметров (PCP)
2 байта
Длина регистра (шина)
64 бит
Обязательные данные параметров
15 байт
Необходимые данные конфигурации
5 байт
Описание входа
Входные каналы для тензодатчика
Количество входов
2
Технология подключения
6- или 4-жильный экранированный кабель витой пары
Разница мостов U d
Диапазон измерения определяется выбором характеристики и напряжения моста.
Напряжение моста U 0
3,3 В
Представление измеренных значений
15 бит + знаковый бит
Характеристики
+/-1 мВ/В, +/-2 мВ/В, +/-3 мВ/В, +/-4 мВ/В
Описание выхода
Выходное напряжение
Количество выходов
2
Импеданс
> 58,3 Ом (типичное; допустимое общее сопротивление тензорезистора)
Выходное напряжение
5 В
Выходной ток
тип. 55 мА (при U В = 3,3 В)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Операция с данными процесса с 3 словами, PCP с 1 словом
Особые свойства
2 быстрых входа
Диагностические сообщения
Отказ электропитания U ANA Сообщение об ошибке в данных процесса
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,05 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 85 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
тип. 32 мА (при максимальной нагрузке 58,3 Ом при U V = 5 В)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2878638
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ144
GTIN
4017918996406
Вес за штуку (включая упаковку)
230 г
Вес за штуку (без упаковки)
190 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
