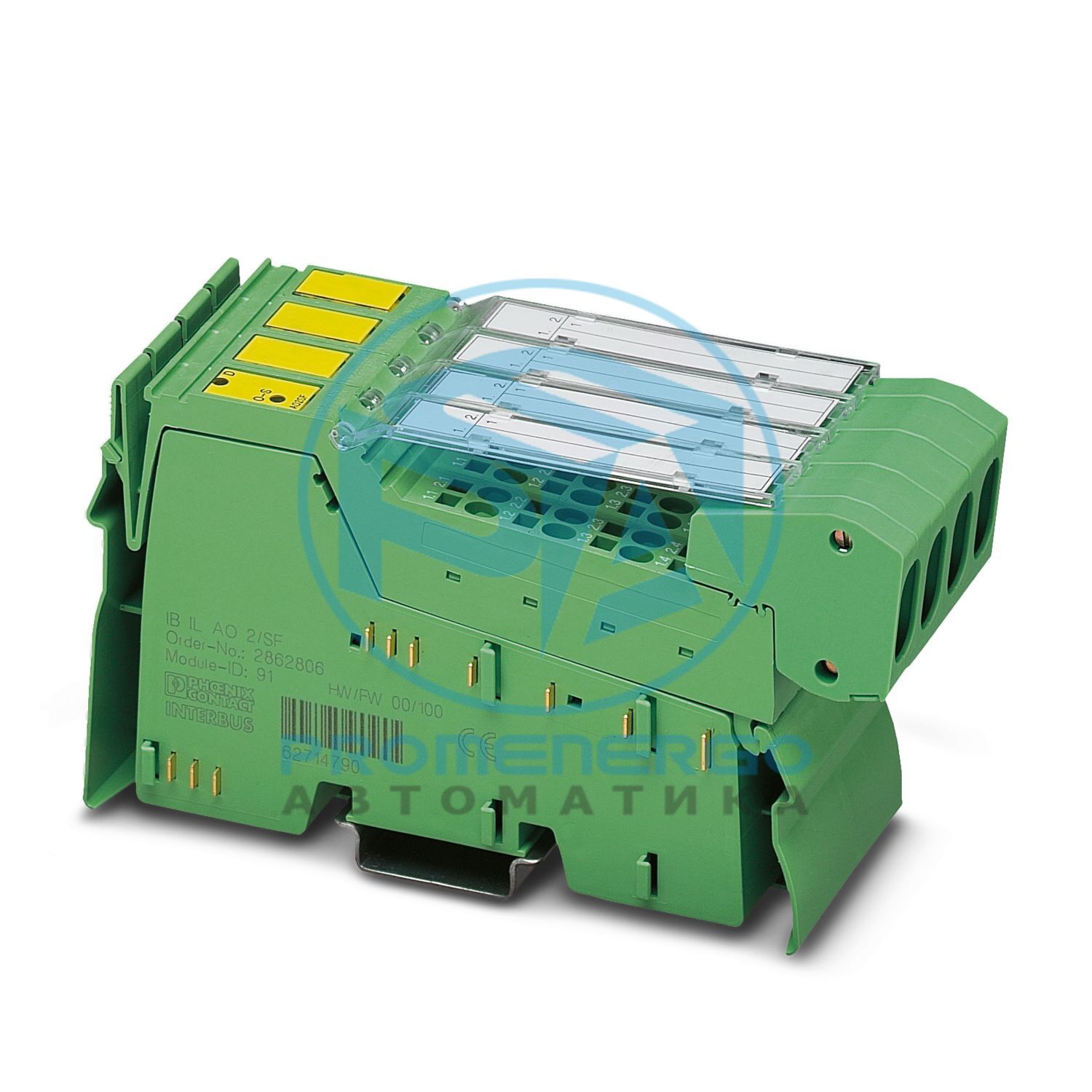

Inline, Клемма аналогового выхода, Аналоговые выходы: 8, 0 В ... 10 В, -10 В ... 10 В, 0 В ... 5 В, -5 В ... 5 В, технология подключения: 2-проводная, скорость передачи по локальной шине: 2 Мбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
136,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
2 Мбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
05
Идентификатор (десятичный)
223
Код длины (дес.)
05
Канал обработки данных
80 бит
Входная адресная область
10 байт
Область выходного адреса
10 байт
Канал параметров (PCP)
2 байта
Длина регистра (шина)
96 бит
Обязательные данные параметров
27 байт
Необходимые данные конфигурации
5 байт
Имя выхода
Аналоговые выходы
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированный
Количество выходов
8
Разрешение цифро-аналогового преобразователя
16 бит
Защитная схема
Переходная защита выходов
Форматы данных
IB IL, IB ST, IB RT, стандартизированное представление, совместимость с S7
Представление выходных значений
16 бит (15 бит + знак)
Обновление данных процесса
< 2 мс (зависит от режима работы)
Нагрузка/выходной ток нагрузки
> 2 кОм
Выходной сигнал напряжения
0 В ... 10 В
Нагрузка/выходное напряжение, выходное напряжение
> 2 кОм 0,05 %
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,8 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 120 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 95 мА
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2878052
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ142
GTIN
4046356048453
Вес за штуку (включая упаковку)
252 г
Вес за штуку (без упаковки)
215 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
