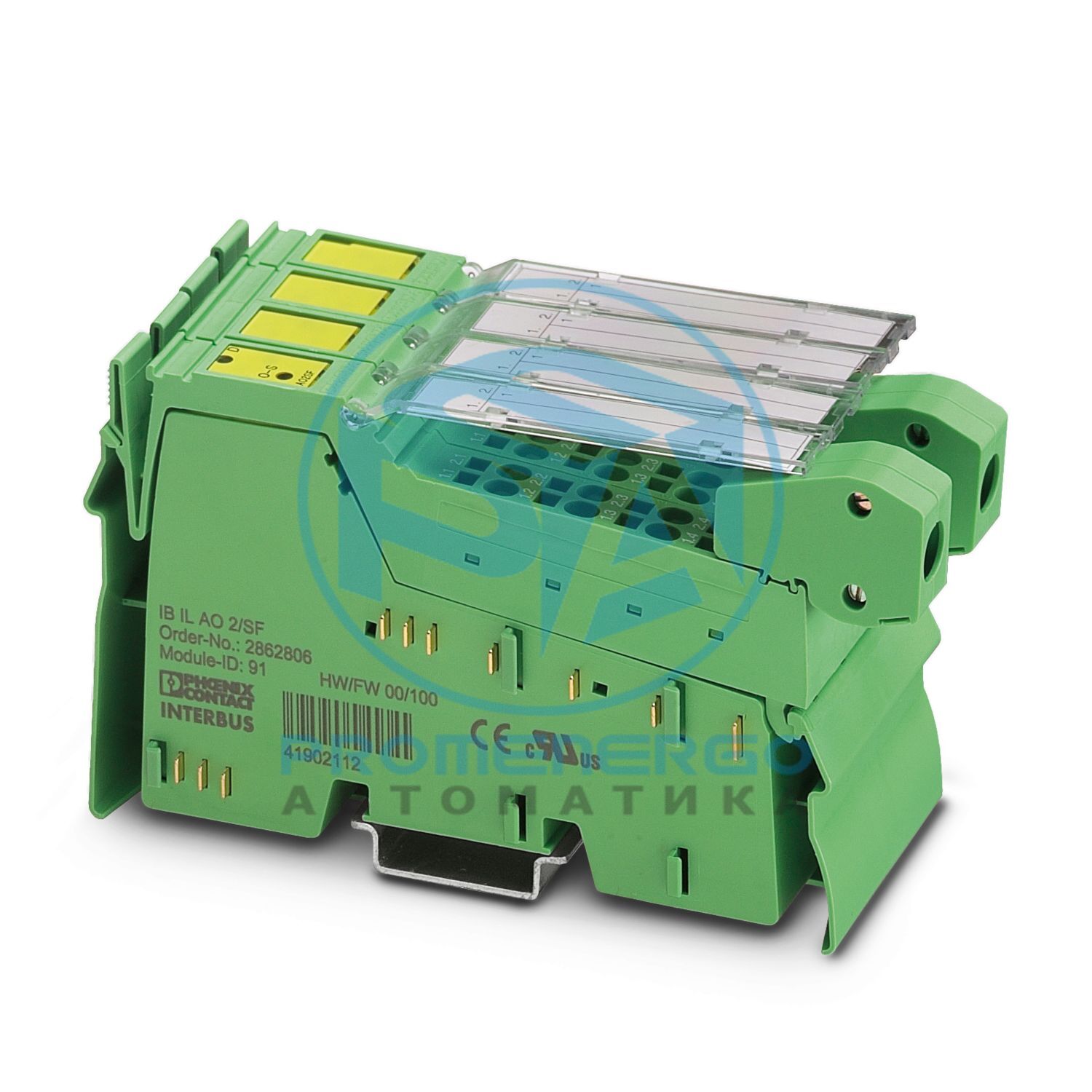

Inline, Клемма аналогового выхода, Аналоговые выходы: 2, 0 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
91
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
32 бит
Обязательные данные параметров
6 байт
Необходимые данные конфигурации
5 байт
Имя выхода
Аналоговые выходы
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированный
Количество выходов
2
Разрешение цифро-аналогового преобразователя
16 бит
Защитная схема
Переходная защита выходов
Представление выходных значений
16 бит (15 бит + знак)
Разрешение ЦАП
16 бит
Обновление данных процесса
< 1 мс
Текущий выходной сигнал
0 мА ... 20 мА
Нагрузка/выходной ток нагрузки
<= 500 Ohm
Выходной сигнал напряжения
0 В ... 10 В
Нагрузка/выходное напряжение, выходное напряжение
>= 2 кОм
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Режим обработки данных с двумя словами
Диагностические сообщения
Сбой питания ввода-вывода Сообщение об ошибке ввода-вывода отправляется на шинный контроллер
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,6 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 45 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 95 мА
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2863083
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ142
GTIN
4017918917104
Вес за штуку (включая упаковку)
244 г
Вес за штуку (без упаковки)
190 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
