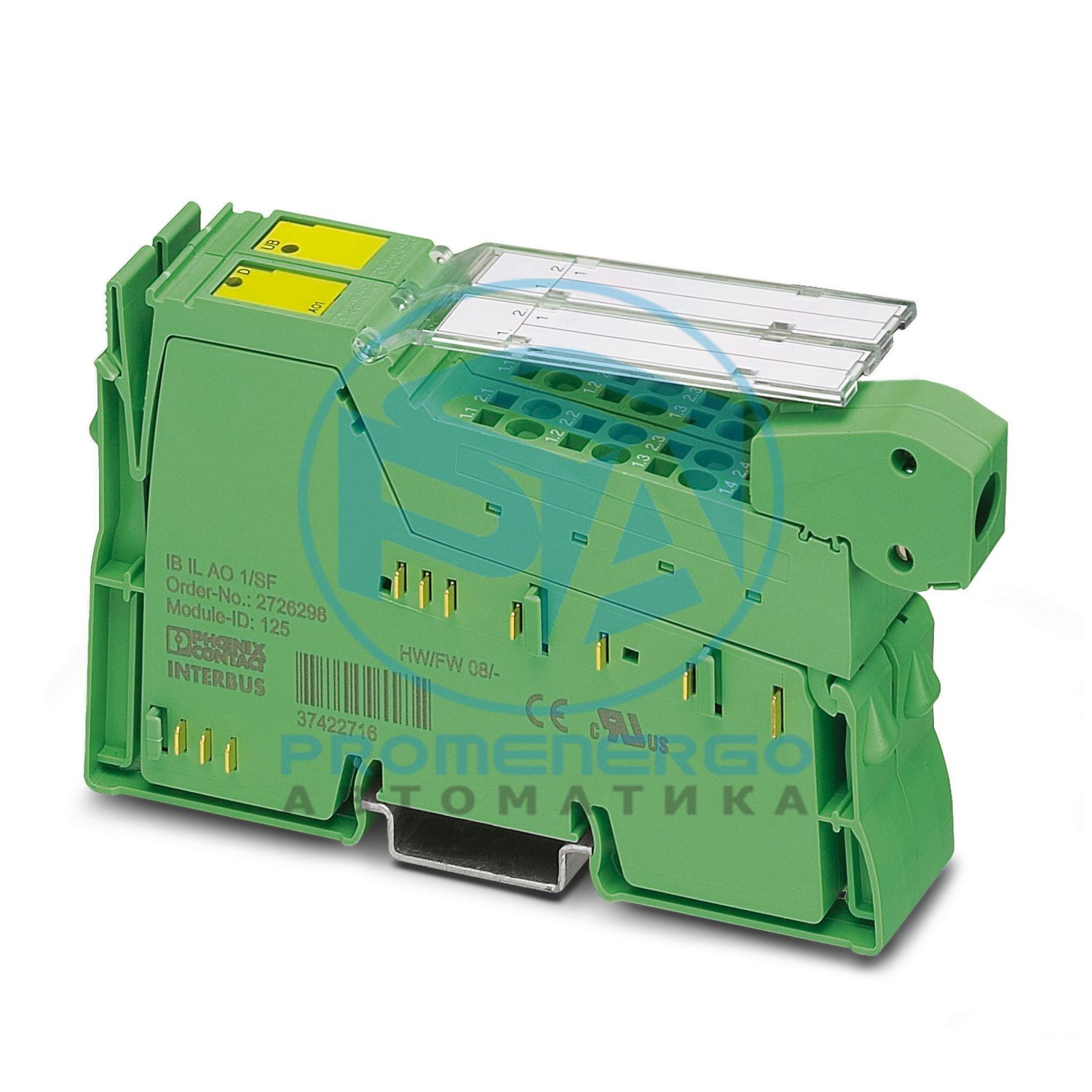

Inline, Клемма аналогового выхода, Аналоговый выход: 1, 0 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
24,4 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
01
Идентификатор (десятичный)
125
Код длины (дес.)
01
Канал обработки данных
16 бит
Входная адресная область
0 байт
Область выходного адреса
2 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
16 бит
Обязательные данные параметров
4 байта
Необходимые данные конфигурации
4 байта
Имя выхода
Аналоговый выход
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированный
Количество выходов
1
Разрешение цифро-аналогового преобразователя
16 бит
Защитная схема
Переходная защита выходов
Представление выходных значений
16-битный прямой двоичный файл
Обновление данных процесса
< 1 мс
Текущий выходной сигнал
0 мА ... 20 мА
Нагрузка/выходной ток нагрузки
< 500 Ohm
Выходной сигнал напряжения
0 В ... 10 В
Нагрузка/выходное напряжение, выходное напряжение
> 2 кОм
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Режим обработки данных одним словом
Диагностические сообщения
Отказ или недостаточная мощность связи U L Сообщение об ошибке ввода-вывода отправляется на шинный контроллер
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,85 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 40 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 65 мА
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861315
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ142
GTIN
4017918894252
Вес за штуку (включая упаковку)
169,4 г
Вес за штуку (без упаковки)
126 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
