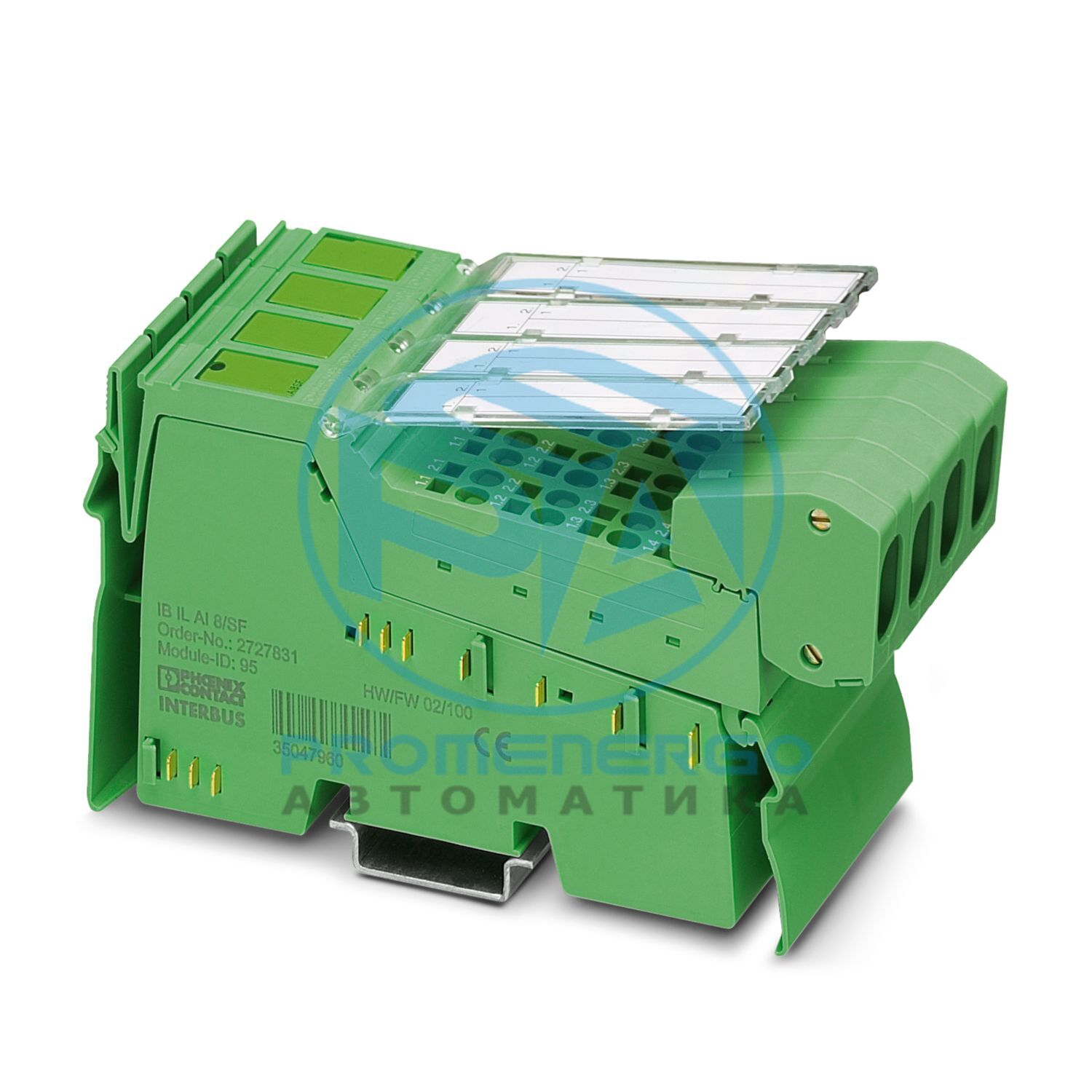

IB IL AI 8/SF-PAC - Аналоговый модуль
Inline, клемма аналогового входа, аналоговые входы: 8, 0 В... 5 В, -5 В... 5 В, 0 В... 10 В, -10 В... 10 В, 0 В... 25 В, -25 В... 25 В, 0 В... 50 В, 0 мА... 20 мА, 4 мА... 20 мА, -20 мА... 20 мА, 0 мА ... 40 мА, -40 мА ... 40 мА, технология подключения: 2-проводная, скорость передачи по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина 48,8 мм Высота 136,8 мм Глубина 71,5 мм Примечание по размерам Размеры корпуса
Примечание по применению Только для промышленного использования Примечание CCCex Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус) зеленый (RAL 6021)
Количество интерфейсов 2 Способ подключения Перемычка встроенных данных Скорость передачи 500 кбит/с Физика трансмиссии Медь
Код длины (шестнадцатеричный) 02 Идентификатор (десятичный) 95 Код длины (дес.) 02 Канал обработки данных 32 бит Входная адресная область 4 байта Область выходного адреса 4 байта Канал параметров (PCP) 0 байт Длина регистра (шина) 32 бит Обязательные данные параметров 6 байт Необходимые данные конфигурации 5 байт
Имя входа Аналоговые входы Описание входа Несимметричные входы, напряжение или ток Количество входов 8 Время аналого-цифрового преобразования ок. 10 мкс Способ подключения Встроенный экранированный разъем Технология подключения 2-проводной Примечание относительно технологии подключения экранированный Текущий входной сигнал 0 мА ... 20 мА Входное сопротивление токового входа 25 Ом (шунт) Входной сигнал напряжения 0 В ... 5 В Входное сопротивление входа напряжения > 240 кОм Разрешение аналого-цифрового преобразователя 16 бит Форматы данных IB IL, IB ST, IB RT, стандартизированное представление, формат PIO Фильтрация Низкий проход 1-го порядка Предельная частота (3 дБ) 3,5 кГц Принцип измерения Последовательное приближение Разрешение измеренного значения 16 бит (15 бит + знаковый бит) Представление измеренных значений 16-битное дополнение до двух Защитная схема Защита от перенапряжения, защита от перегрузки по току; макс. 100% перегрузка (по отношению к номинальному значению)
Тип продукта Компонент ввода-вывода Семейство продуктов В соответствии Тип модульный Место установки Шкаф управления Объем поставки включая разъемы Inline и поля для маркировки Режим работы Операция с данными процесса с помощью 2 слов Диагностические сообщения Отказ источника питания при сообщении об ошибке ввода/вывода U ANA Категория перенапряжения II (МЭК 60664-1, EN 60664-1) Степень загрязнения 2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния 1,25 Вт Напряжение питания 7,5 В постоянного тока (через перемычку напряжения) Текущий розыгрыш макс. 55 мА Напряжение питания 24 В постоянного тока (через перемычку напряжения) Диапазон напряжения питания 19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации) Текущий розыгрыш макс. 35 мА Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: ввод-вывод/функциональное заземление 500 В переменного тока, 50 Гц, 1 мин.
Имя соединения Линейный разъем Способ подключения Пружинное соединение Сечение проводника, жесткое 0,08 мм2 ... 1,5 мм2 Сечение провода, гибкий 0,08 мм2 ... 1,5 мм2 Сечение проводника AWG 28 ... 16 Длина зачистки 8 мм
Температура окружающей среды (рабочая) -25 °С ... 55 °С Степень защиты IP20 Давление воздуха (рабочее) 70 кПа...106 кПа (до 3000 м над уровнем моря) Давление воздуха (хранение/транспортировка) 70 кПа...106 кПа (до 3000 м над уровнем моря) Температура окружающей среды (хранение/транспортировка) -25 °С ... 85 °С Допустимая влажность (эксплуатация) 10 % ... 95 % (без конденсации) Допустимая влажность (хранение/транспортировка) 10 % ... 95 % (без конденсации) Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. 5г Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. 25 г
Класс защиты III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления Монтаж на DIN-рейку
Номер позиции 2861412 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж DN Ключ продукта ДРИ141 GTIN 4017918894351 Вес за штуку (включая упаковку) 245,2 г Вес за штуку (без упаковки) 213 г Номер таможенного тарифа 85389099 Страна происхождения DE
ЭКЛАСС-13.0 27242601 ЭКЛАСС-15.0 27242601
Соответствует требованиям ЕС RoHS к веществам Да Освобождение 7(а), 7(в)-I Экологичный период использования (EFUP) EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется. Вещество-кандидат REACH (№ CAS) Свинец (CAS: 7439-92-1) SCIP 864a35a6-2f2b-47dd-8cda-bd45e55cdd3b CO2e кг 8 596 кг CO2-экв.
