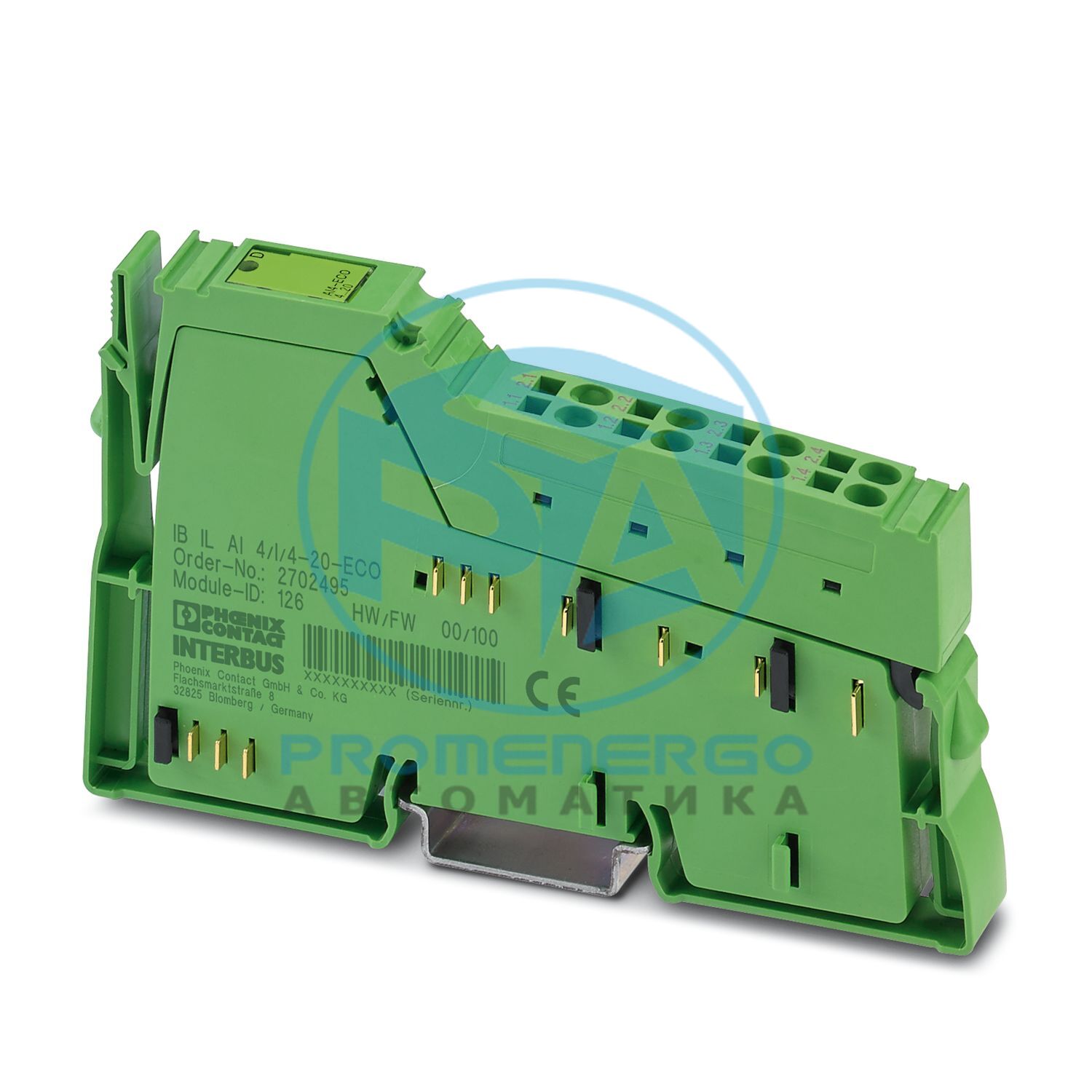

Inline, Клемма аналогового входа, Аналоговые входы: 4, 4 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъем Inline
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
04
Идентификатор (десятичный)
126
Код длины (дес.)
04
Канал обработки данных
64 бит
Входная адресная область
8 байт
Область выходного адреса
0 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
64 бит
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
4 байта
Имя входа
Аналоговые входы
Описание входа
Несимметричные входы, ток
Количество входов
4
Способ подключения
Линейный разъем
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированная витая пара
Текущий входной сигнал
4 мА ... 20 мА
Входное сопротивление токового входа
200 Ohm
Разрешение аналого-цифрового преобразователя
12 бит
Форматы данных
Стандартизированное представление
Представление измеренных значений
16 бит
Защитная схема
Защита от перегрузки; макс. +/-10 В постоянного тока, соответствует макс. +/-50 мА через шунты
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая встроенный разъем
Диагностические сообщения
Сбой внутреннего питания ввода-вывода. Сообщение об ошибке ввода-вывода отправляется на шинный контроллер.
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,25 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 70 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2702495
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ141
GTIN
4055626306759
Вес за штуку (включая упаковку)
74,4 г
Вес за штуку (без упаковки)
69 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I, 7(в)-II
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
