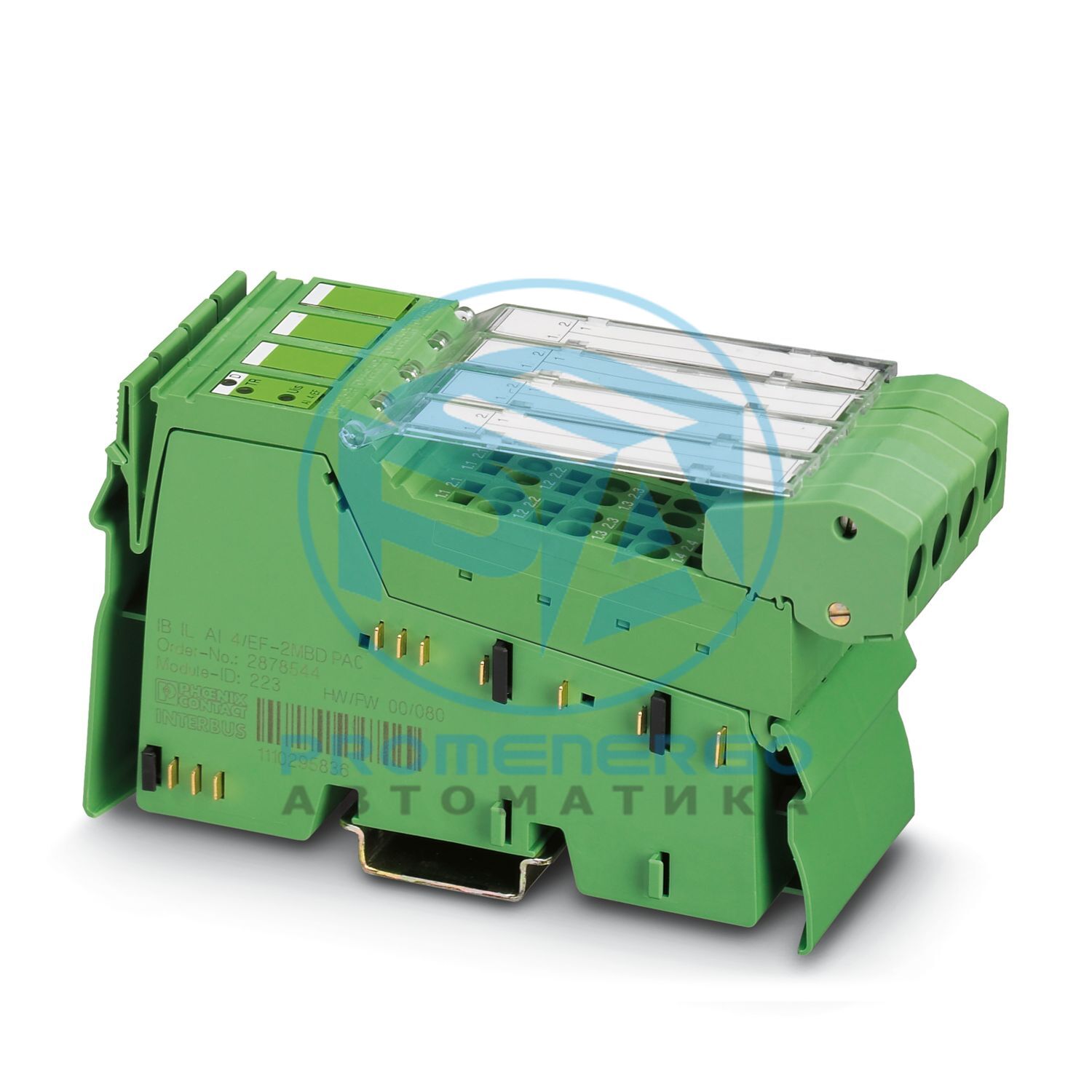

IB IL AI 4/EF-2MBD-PAC - Аналоговый модуль
Inline, Клемма аналогового входа, Аналоговые входы: 4, 0 В...5 В, -5 В... 5 В, 0 В... 10 В, -10 В... 10 В, 0 мА... 20 мА, 4 мА... 20 мА, -20 мА... 20 мА, технология подключения: 2-, 3-, 4-проводная, скорость передачи по локальной шине: 2 Мбит/с, градус степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина 48,8 мм Высота 135 мм Глубина 71,5 мм
Примечание по применению Только для промышленного использования
Цвет (корпус) зеленый (RAL 6021)
Количество интерфейсов 2 Способ подключения Перемычка встроенных данных Скорость передачи 2 Мбит/с
Код длины (шестнадцатеричный) 05 Идентификатор (десятичный) 223 Код длины (дес.) 05 Канал обработки данных 80 бит Входная адресная область 10 байт Область выходного адреса 10 байт Канал параметров (PCP) 2 байта Длина регистра (шина) 96 бит Обязательные данные параметров 28 байт Необходимые данные конфигурации 4 байта
Имя входа Аналоговые входы Описание входа Дифференциальный вход, включая питание датчика (24 В пост. тока) Количество входов 4 Время аналого-цифрового преобразования макс. 10 мкс Способ подключения Встроенный экранированный разъем Технология подключения 2-, 3-, 4-проводные Примечание относительно технологии подключения экранированный Текущий входной сигнал 0 мА ... 20 мА Входное сопротивление токового входа ок. 110 Ом Входной сигнал напряжения 0 В ... 5 В Входное сопротивление входа напряжения >= 300 кОм Разрешение аналого-цифрового преобразователя 16 бит Форматы данных IB IL, IB ST, стандартизированное представление, совместимость с S7 Предельная частота (3 дБ) 500 Гц Разрешение измеренного значения 16 бит (15 бит + знаковый бит) Защитная схема Transient protection; Да, via arresters
Тип продукта Компонент ввода-вывода Семейство продуктов В соответствии Тип модульный Объем поставки включая разъемы Inline и поля для маркировки Режим работы Режим данных процесса с 5 словами/1 словом PCP Диагностические сообщения Сбой внутреннего питания ввода-вывода. Сообщение об ошибке ввода-вывода отправляется на шинный контроллер. Категория перенапряжения II (МЭК 60664-1, EN 60664-1) Степень загрязнения 2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния 1,6 Вт Напряжение питания 7,5 В постоянного тока (через перемычку напряжения) Текущий розыгрыш макс. 125 мА Напряжение питания 24 В постоянного тока (через перемычку напряжения) Диапазон напряжения питания 19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации) Текущий розыгрыш макс. 20 мА Напряжение питания 24 В постоянного тока (через перемычку напряжения) Диапазон напряжения питания 19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации) Текущий розыгрыш макс. 200 мА Обозначение Питание датчика U iS Напряжение питания 24 В постоянного тока (через питание от U M ) Потребляемый ток макс. 50 мА (на канал) Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: ввод-вывод/функциональное заземление 500 В переменного тока, 50 Гц, 1 мин.
Имя соединения Линейный разъем Способ подключения Пружинное соединение Сечение проводника, жесткое 0,08 мм2 ... 1,5 мм2 Сечение провода, гибкий 0,08 мм2 ... 1,5 мм2 Сечение проводника AWG 28 ... 16 Длина зачистки 8 мм
Температура окружающей среды (рабочая) -25 °С ... 55 °С Степень защиты IP20 Давление воздуха (рабочее) 70 кПа...106 кПа (до 3000 м над уровнем моря) Давление воздуха (хранение/транспортировка) 70 кПа...106 кПа (до 3000 м над уровнем моря) Температура окружающей среды (хранение/транспортировка) -25 °С ... 85 °С Допустимая влажность (эксплуатация) 10 % ... 95 % (без конденсации) Допустимая влажность (хранение/транспортировка) 10 % ... 95 % (без конденсации) Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. 5г Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. 25 г
Класс защиты III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления Монтаж на DIN-рейку
Номер позиции 2878641 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж DN Ключ продукта ДРИ141 GTIN 4017918996413 Вес за штуку (включая упаковку) 256,6 г Вес за штуку (без упаковки) 210 г Номер таможенного тарифа 85389091 Страна происхождения DE
ЭКЛАСС-13.0 27242601 ЭКЛАСС-15.0 27242601
Соответствует требованиям ЕС RoHS к веществам Да Освобождение 7(а), 7(в)-I Экологичный период использования (EFUP) EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется. Вещество-кандидат REACH (№ CAS) Свинец (CAS: 7439-92-1) SCIP 9e80d3be-9975-4642-871b-918f2484c6ef CO2e кг 9625 кг CO2-экв.
