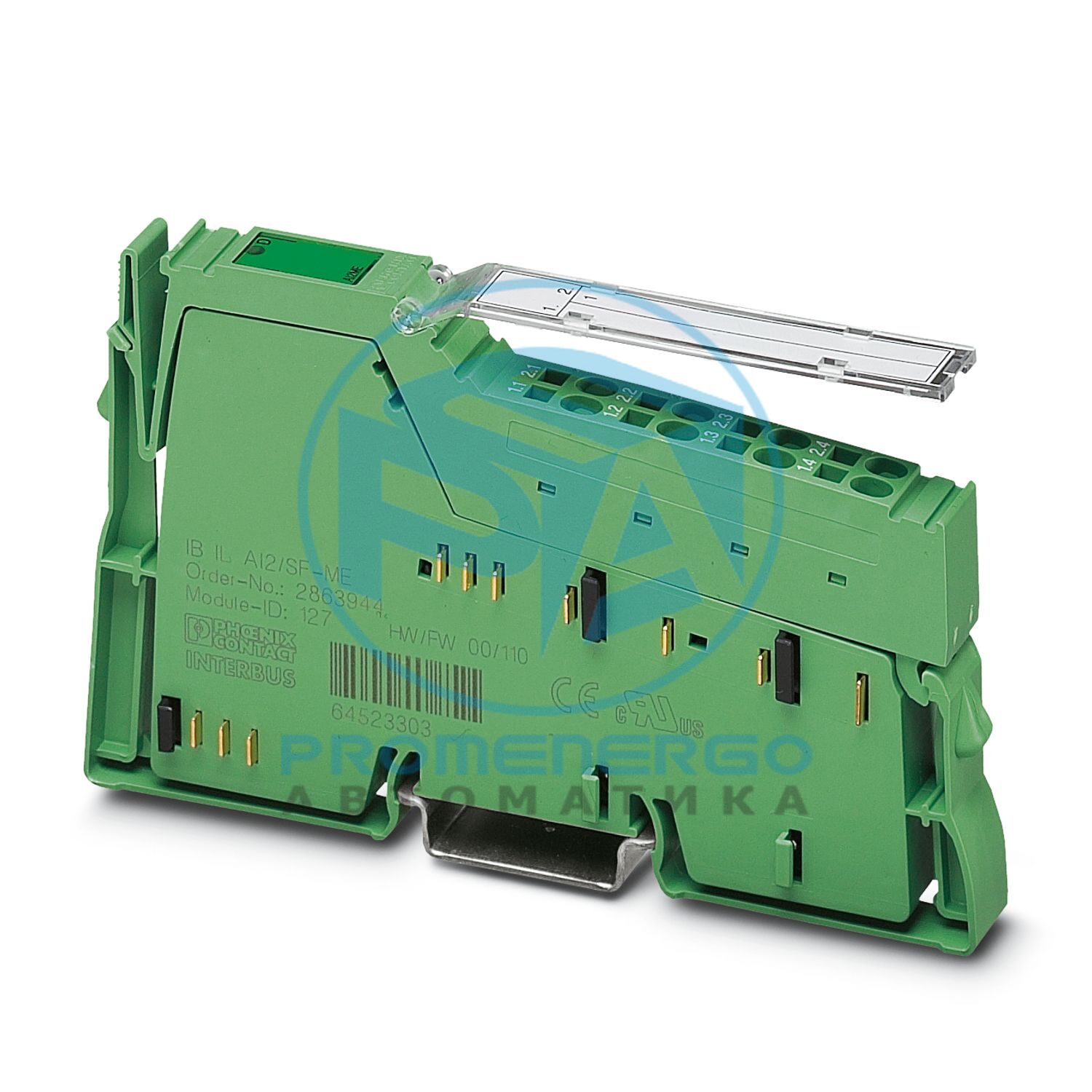

Inline, Клемма аналогового входа, Аналоговые входы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъем Inline и поле для маркировки
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
127
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
32 бит
Обязательные данные параметров
6 байт
Необходимые данные конфигурации
4 байта
Имя входа
Аналоговые входы
Описание входа
Несимметричные входы, напряжение или ток
Количество входов
2
Время аналого-цифрового преобразования
тип. 120 мкс (на канал)
Способ подключения
Линейный разъем
Технология подключения
2-проводной
Текущий входной сигнал
0 мА ... 20 мА
Входное сопротивление токового входа
50 Ом (шунт)
Входной сигнал напряжения
0 В ... 10 В
Входное сопротивление входа напряжения
> 220 кОм
Форматы данных
IB IL, IB ST, IB RT, стандартизированное представление
Предельная частота (3 дБ)
40 Гц
Синфазный сигнал диапазона напряжения - земля
40 В (между токовым входом и функциональным заземлением)
Принцип измерения
Последовательное приближение
Разрешение измеренного значения
13 бит (12 бит + знаковый бит)
Представление измеренных значений
13 бит (12 бит + знаковый бит)
Защитная схема
Защита от перенапряжения; Подавительные диоды на аналоговых входах
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъем Inline и поле для маркировки
Режим работы
Операция с данными процесса с помощью 2 слов
Диагностические сообщения
Отказ внутреннего питания ввода/вывода да
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,9 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 60 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 18 мА
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление
