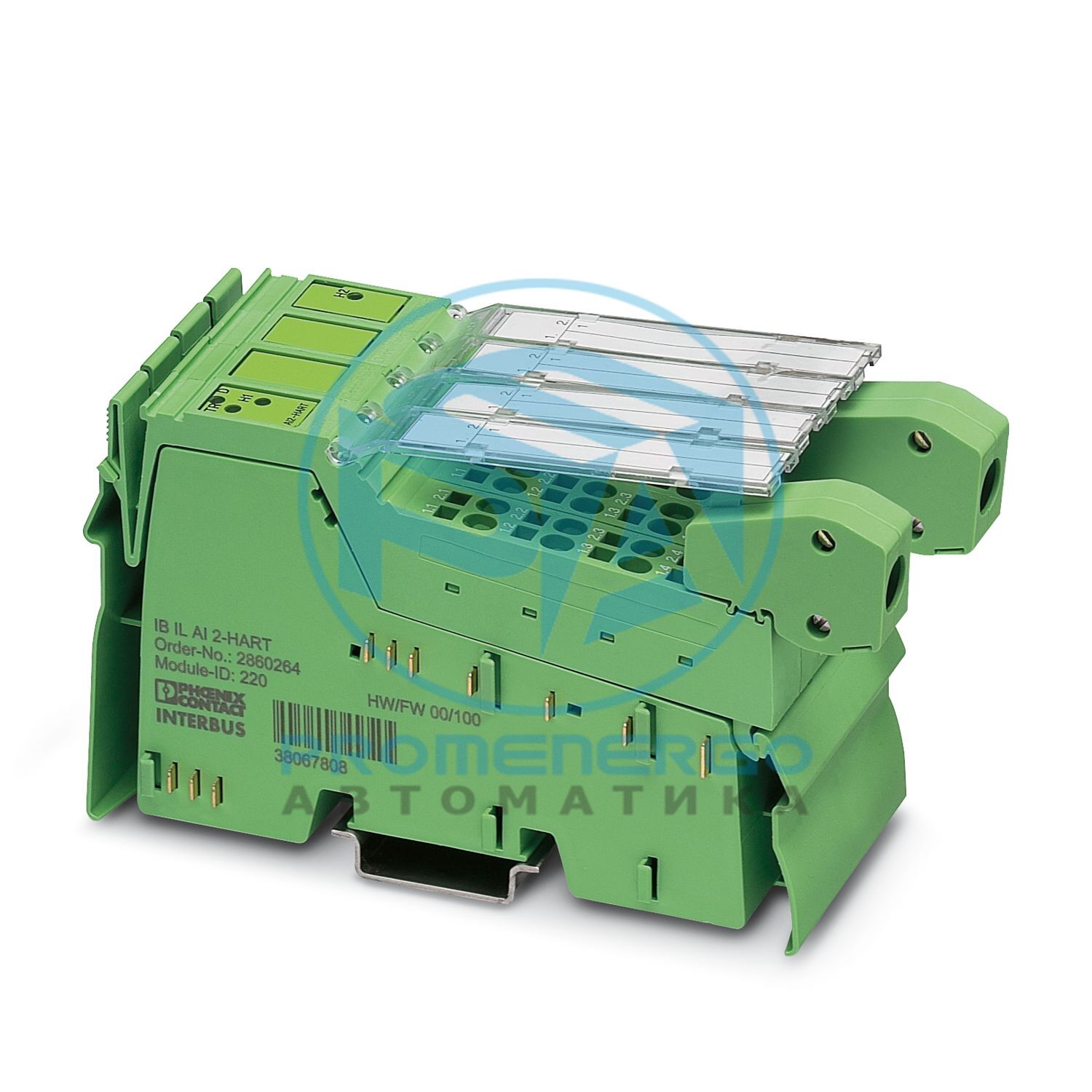

Inline, Клемма аналогового входа, Аналоговые входы: 2, 4 мА ... 20 мА, 0 мА ... 25 мА, технология подключения: 2-проводная, скорость передачи по локальной шине: 500 кбит/с, функциональность HART, передача по протоколу HART, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
220
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
32 бит
Длина регистра (шина)
64 бит
Обязательные данные параметров
9 байт
Необходимые данные конфигурации
5 байт
Имя входа
Аналоговые входы
Описание входа
Дифференциальные входы, ток
Количество входов
2
Время аналого-цифрового преобразования
ок. 10 мкс (синхронно по шине)
Способ подключения
Встроенный экранированный разъем
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированный
Текущий входной сигнал
4 мА ... 20 мА
Входное сопротивление токового входа
250 Ohm
Разрешение аналого-цифрового преобразователя
16 бит
Форматы данных
IB IL, стандартизированное представление, PIO
Предельная частота (3 дБ)
25 Гц
Синфазный сигнал диапазона напряжения - земля
40 В (между токовым входом и функциональным заземлением)
Принцип измерения
Последовательное приближение
Разрешение измеренного значения
16 бит (15 бит + знаковый бит)
Представление измеренных значений
16-битное дополнение до двух
Защитная схема
Защита от перенапряжения; Супрессорный диод
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Операция с данными процесса с 2 словами, PCP с 2 словами
Особые свойства
HART-функциональность
Диагностические сообщения
Отказ внутреннего питания ввода/вывода да
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,7 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 110 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 150 мА
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2862149
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ141
GTIN
4017918918835
Вес за штуку (включая упаковку)
244,9 г
Вес за штуку (без упаковки)
134 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
