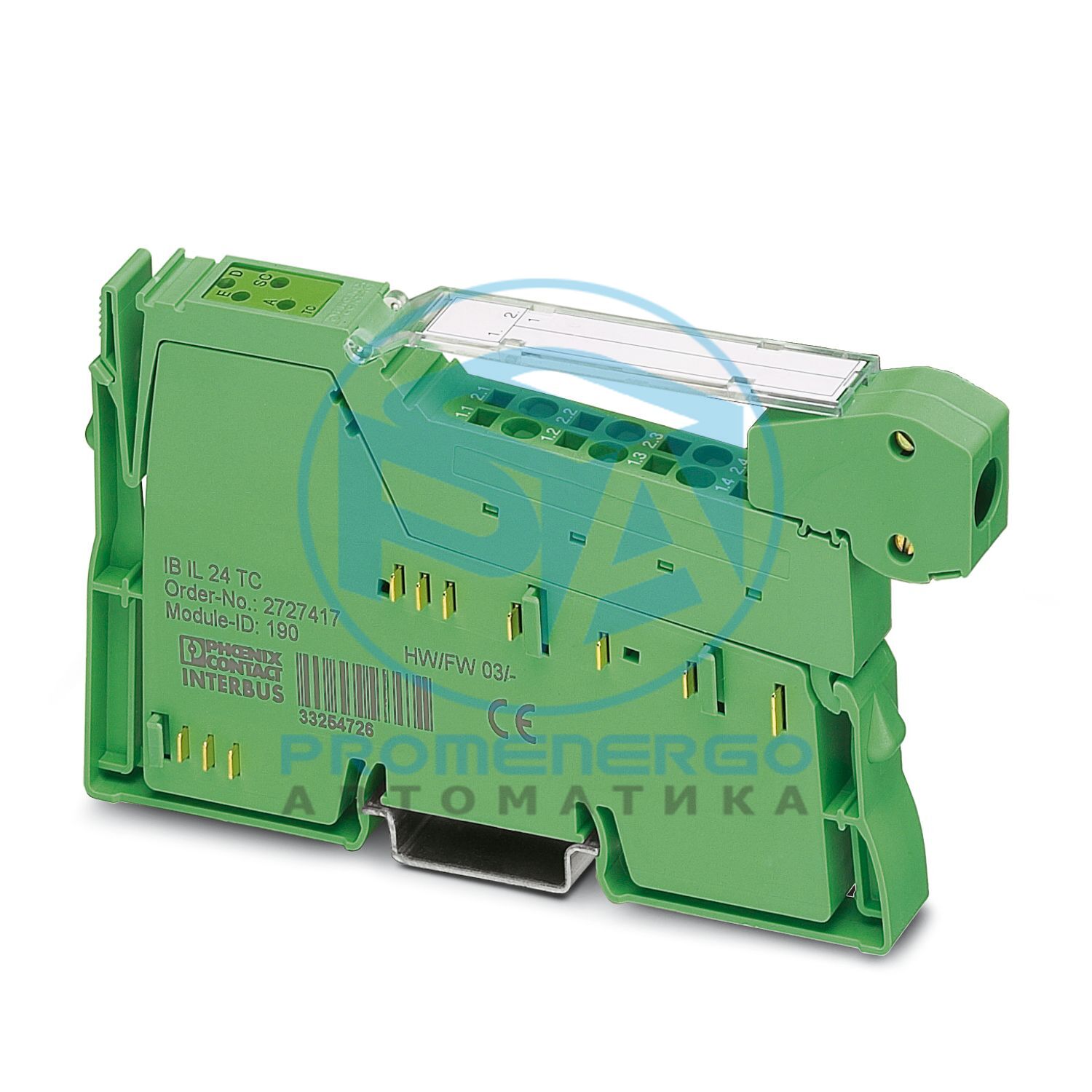

Термисторная клемма Inline в комплекте с принадлежностями (разъем и поле для маркировки), 2-проводная технология подключения
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
41
Идентификатор (десятичный)
190
Код длины (дес.)
65
Канал обработки данных
4 бита
Входная адресная область
4 бита
Область выходного адреса
0 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
4 бита
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
4 байта
Имя входа
Датчик сопротивления
Описание входа
Вход для термистора PTC
Количество входов
1
Способ подключения
Пружинное соединение
Технология подключения
2-проводной
Типы датчиков (RTD), которые можно использовать
Термистор PTC согласно DIN 44081 или DIN 44082.
Время входного фильтра
тип. 10 мс
Номинальная стоимость источников тока
макс. 1,2 мА (при напряжении холостого хода < 8 В постоянного тока)
Диапазон измерения линейного сопротивления
2,7 кОм...3,5 кОм (Диапазон отключения, общее сопротивление)
Имя выхода
Коммутационный выход
Способ подключения
Пружинное соединение
Технология подключения
2-проводной
Количество выходов
1
Защитная схема
Защита от короткого замыкания
Текущий выходной сигнал
500 мА
Выходной сигнал напряжения
24 В постоянного тока (США - 1 В)
Нагрузка/выходное напряжение, выходное напряжение
< 2,7 кОм (общее сопротивление для выходного сигнала ВЫСОКИЙ)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая разъем Inline и поле для маркировки
Режим работы
Обработка данных с 4 битами
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,6 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 60 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 500 мА
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: Термистор/все остальные области
1200 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861360
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ143
GTIN
4017918894306
Вес за штуку (включая упаковку)
83 г
Вес за штуку (без упаковки)
50 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
