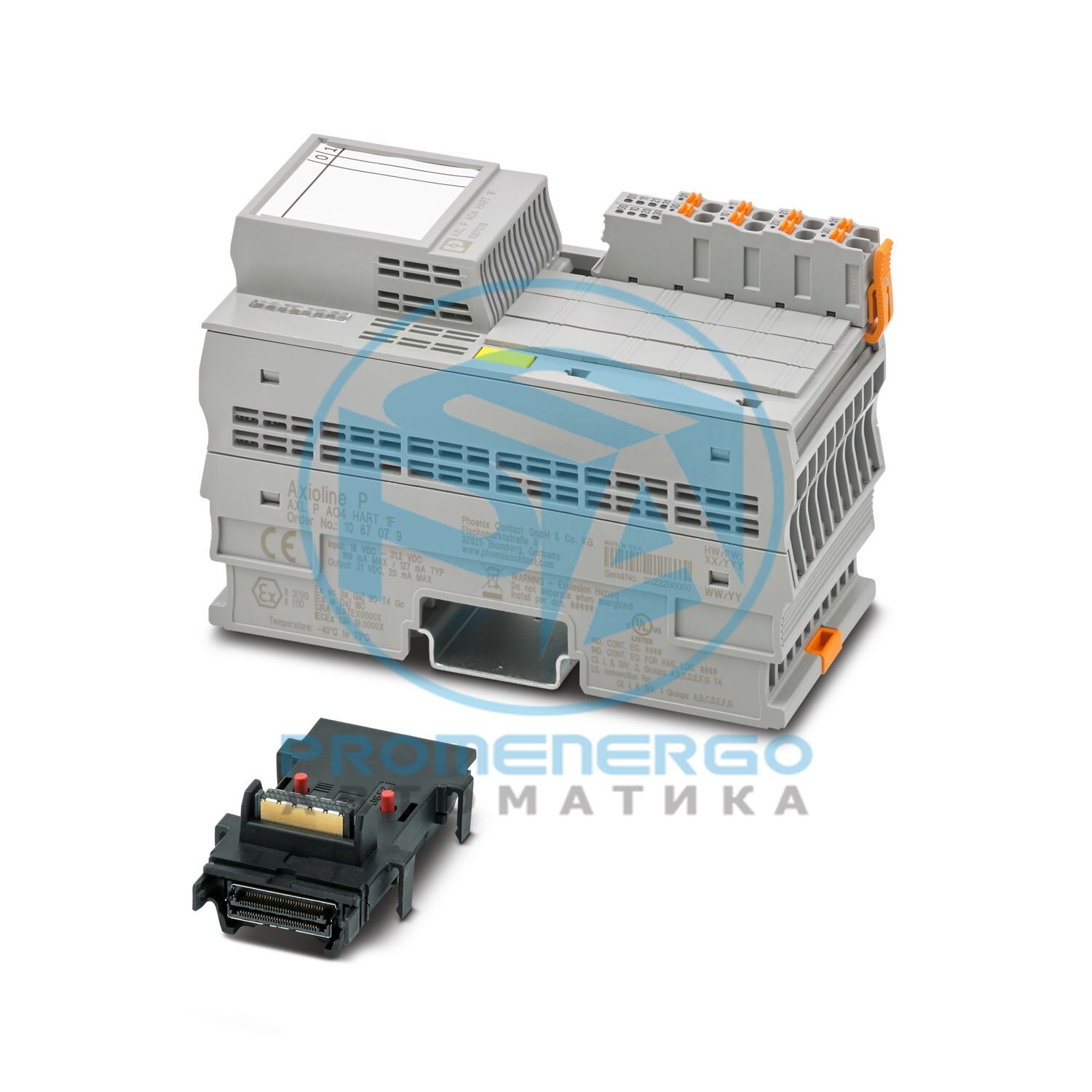

Axioline P, Модуль аналоговых выходов, Аналоговые выходы: 4 (HART), 0 мА ... 20 мА, 4 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 100 Мбит/с, функциональность HART, степень защиты: IP20, включая цокольный модуль и разъемы
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
77,14 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
32 байта (прошивка 1.00)
Область выходного адреса
8 байт
Имя выхода
Аналоговые выходы
Способ подключения
Соединение push-in
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированная витая пара
Количество выходов
4 (ХАРТ)
Разрешение цифро-аналогового преобразователя
16 бит
Защитная схема
Защита от короткого замыкания и перегрузки; Электронный на канал
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Идентификация
II 3G Ex ec IIC T4 Gc
Сертификат
ДЕМКО 20 АТЕХ 2334X
Идентификация
Ex ec IIC T4 Gc
Сертификат
МЭКEx UL 20.0002X
Идентификация
II 3G Ex ec IIC T4 Gc
Сертификат
PxCAI22UKEx1052416X
Идентификация
cULus
Сертификат
E238705
Идентификация
Класс I, Раздел 2, Группы A, B, C, D, T4
Сертификат
E196811
Идентификация
Ex ec IIC T4 Gc
UL, США/Канада
I класс, разд. 2, группы A, B, C, D T4
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
1087079
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
КАПЕЛЬ42
GTIN
4055626882468
Вес за штуку (включая упаковку)
355 г
Вес за штуку (без упаковки)
353 г
Номер таможенного тарифа
85176200
Страна происхождения
НАС
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
