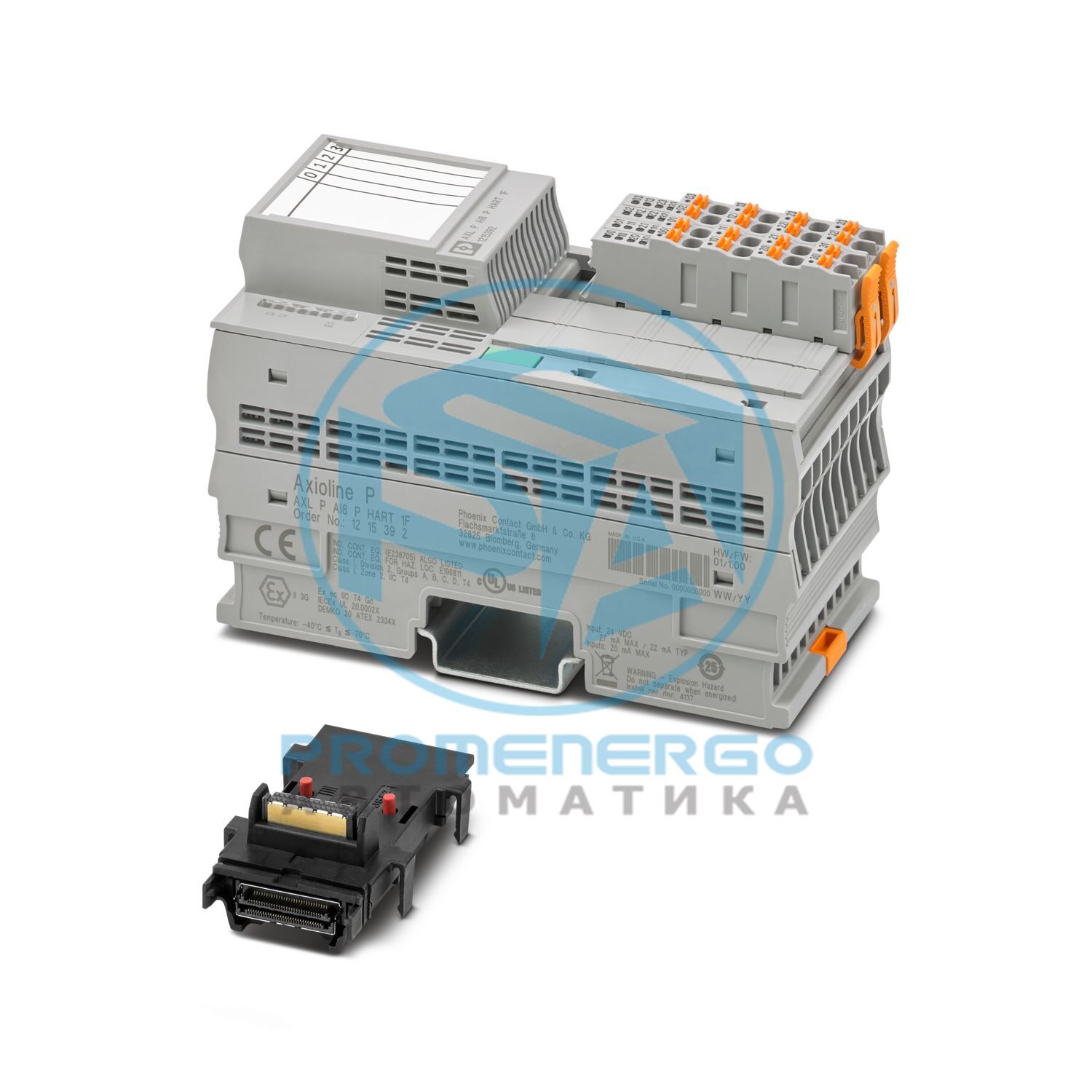

AXL P AI8 P HART 1F - аналоговый модуль

Axioline P, Модуль аналогового ввода, Пассивные аналоговые входы: 8 (HART), 0 мА ... 20 мА, 4 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи по локальной шине: 100 Мбит/с, функциональность HART, степень защиты: IP20, включая цокольный модуль и разъемы Axioline P

Технические характеристики

Габаритный чертеж

Ширина53,6 мм
Высота126,1 мм
Глубина77,1 мм
Примечание по размерамГлубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применениюТолько для промышленного использования
Примечание по ЭМСЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов2
Способ подключенияБазовый модуль шины
Скорость передачи100 Мбит/с
Входная адресная область48 байт
Область выходного адреса0 байт
Имя входаПассивные аналоговые входы
Описание входаПассивные аналоговые входные сигналы с поддержкой HART
Количество входов8 (ХАРТ)
Время аналого-цифрового преобразования500 мкс
Способ подключенияСоединение push-in
Технология подключения2-проводной
Примечание относительно технологии подключенияэкранированная витая пара
Текущий входной сигнал0 мА ... 20 мА
Разрешение аналого-цифрового преобразователя12 бит
Форматы данныхВстроенное, S7-совместимое, стандартное форматирование
Предельная частота (3 дБ)мин. 10 Гц
Представление измеренных значений16 бит (15 бит + знаковый бит)
Защитная схемаЗащита от переполюсовки входов
Тип продуктаКомпонент ввода-вывода
Семейство продуктовАксиолин П
Типблочно-модульный
Монтажное положениелюбой (без снижения температуры)
Объем поставкивключая цокольный модуль и разъемы Axioline P
Особые свойстваHART-функциональность
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния2,15 Вт
Напряжение питания24 В пост. тока (через цокольный модуль)
Диапазон напряжения питания19,2 В постоянного тока ... 30 В постоянного тока
Текущий розыгрышмакс. 27 мА (через цокольный модуль)
Защитная схемаЗащита от перенапряжения; электронный (35 В, 0,5 с)
Напряжение питания5 В пост. тока (через цокольный модуль)
Текущий розыгрышмакс. 135 мА
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/аналоговых входов.500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / аналоговые входы500 В переменного тока, 60 Гц, 1 мин.
Испытательное напряжение: аналоговые входы/функциональное заземление500 В переменного тока, 60 Гц, 1 мин.
Имя соединенияРазъем Axioline P
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Способ подключенияСоединение push-in
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Сечение проводника, жесткое0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Длина зачистки8 мм
Температура окружающей среды (рабочая)-40 °С ... 70 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
ИдентификацияII 3G Ex ec IIC T4 Gc
СертификатДЕМКО 20 АТЕХ 2334X
ИдентификацияEx ec IIC T4 Gc
СертификатМЭКEx UL 20.0002X
ИдентификацияII 3G Ex ec IIC T4 Gc
СертификатPxCAI22UKEx1052416X
ИдентификацияcULus
СертификатE238705
ИдентификацияКласс I, Раздел 2, Группы A, B, C, D, T4
СертификатE196811
ИдентификацияEx ec IIC T4 Gc
Тип крепленияМонтаж на DIN-рейку
Монтажное положениелюбой (без снижения температуры)
Номер позиции1215392
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаКАПЕЛЬ41
GTIN4063151295233
Вес за штуку (включая упаковку)372,3 г
Вес за штуку (без упаковки)249 г
Номер таможенного тарифа85176200
Страна происхожденияНАС
ЭКЛАСС-13.027242601
ЭКЛАСС-15.027242601
ЭТИМ 10.0EC001596
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
