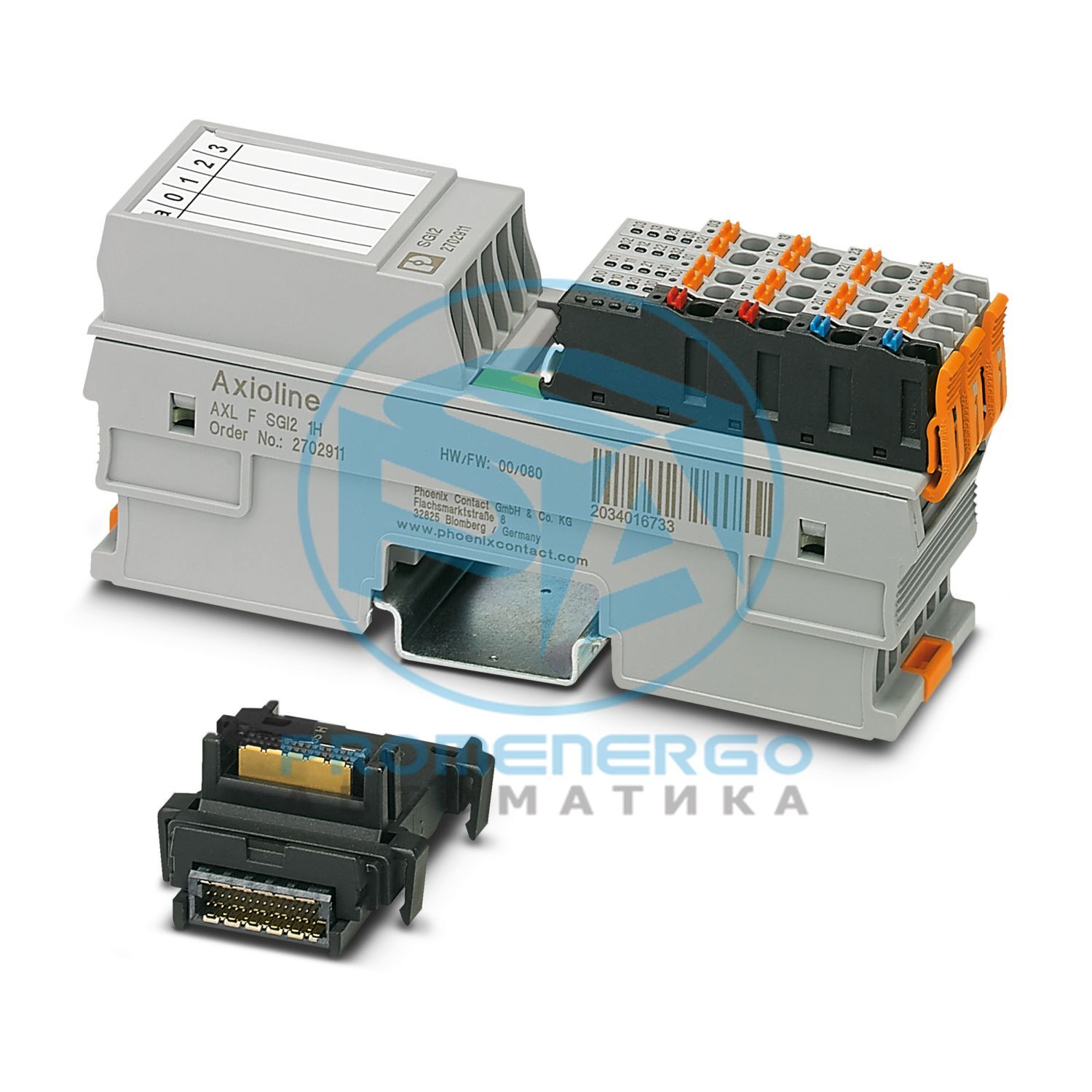

Axioline F, тензометрический модуль, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F.
Технические характеристики
Габаритный чертеж
Ширина
35 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
12 байт
Область выходного адреса
12 байт
Обязательные данные параметров
48 байт
Необходимые данные конфигурации
7 байт
Описание входа
Входные каналы для тензодатчика
Количество входов
2
Технология подключения
6- или 4-жильный экранированный кабель витой пары
Разница мостов U d
Диапазон измерения задается выбором характеристики
Напряжение моста U 0
5 В
Представление измеренных значений
32 бита
Характеристики
параметрируется: 350 мкВ/В ... 6500 мкВ/В
Описание
Плавающий замыкающий контакт
Количество
2 (Ка1-Кб1, Ка2-Кб2)
Контактное сопротивление
< 1 Ом (типичное)
Типичное время ответа
тип. 0,2 мс (открытие)
Описание выхода
Питание перемычкой
Количество выходов
2
Импеданс
> 43 Ом (на канал)
Выходное напряжение
тип. 5 В
Выходной ток
макс. 115 мА (на канал)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Режим работы
Режим данных процесса с 6 словами
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,85 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 75 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
тип. 110 мА (при максимальной нагрузке: 8 весовых ячеек по 350 Ом на канал)
Потребляемый ток
тип. 15 мА (без нагрузки, без датчика веса)
Защитная схема
Защита от перенапряжения; Супрессорный диод
Испытательное напряжение: Логическое
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: аналоговые входы
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: замыкающий контакт K a1 - K b1
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: замыкающий контакт K a2 - K b2
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
2702911
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ244
GTIN
4055626459288
Вес за штуку (включая упаковку)
181,5 г
Вес за штуку (без упаковки)
181,5 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
