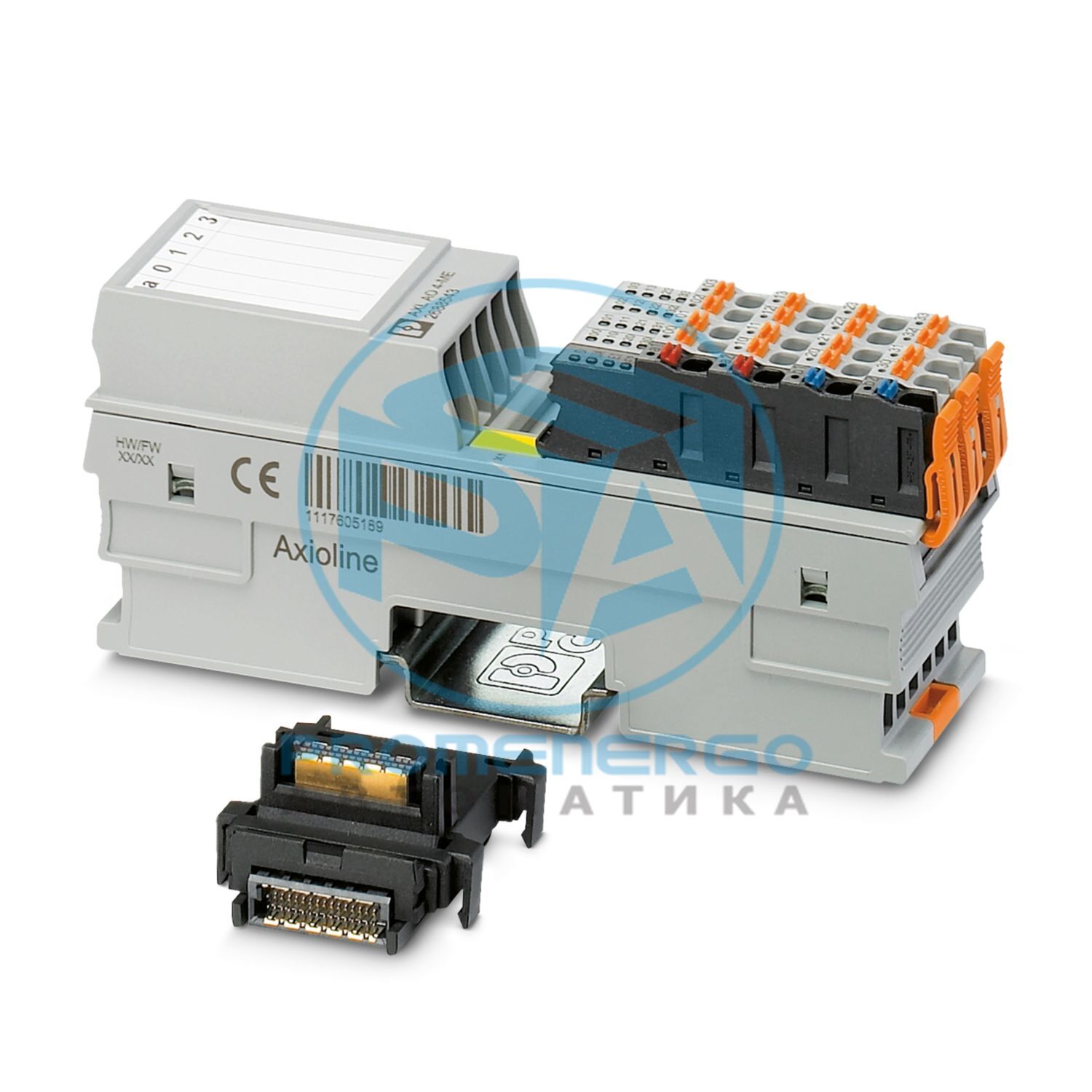

Axioline F, Модуль аналоговых выходов, Аналоговые выходы: 4, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и Разъемы Axioline F
Технические характеристики
Габаритный чертеж
Ширина
35 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
8 байт
Область выходного адреса
8 байт
Обязательные данные параметров
14 байт
Необходимые данные конфигурации
7 байт
Имя выхода
Аналоговые выходы
Способ подключения
Соединение push-in
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированная витая пара
Количество выходов
4
Разрешение цифро-аналогового преобразователя
16 бит
Защитная схема
Защита от короткого замыкания и перегрузки; электронный
Форматы данных
IB IL, совместимый с S7
Представление выходных значений
16 бит (15 бит + знак)
Обновление данных процесса
140 мкс
Текущий выходной сигнал
0 мА ... 20 мА
Нагрузка/выходной ток нагрузки
<= 500 Ohm
Выходной сигнал напряжения
0 В ... 5 В
Нагрузка/выходное напряжение, выходное напряжение
>= 1 кОм
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
3,4 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 150 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
2688527
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ242
GTIN
4046356744256
Вес за штуку (включая упаковку)
197 г
Вес за штуку (без упаковки)
145 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
