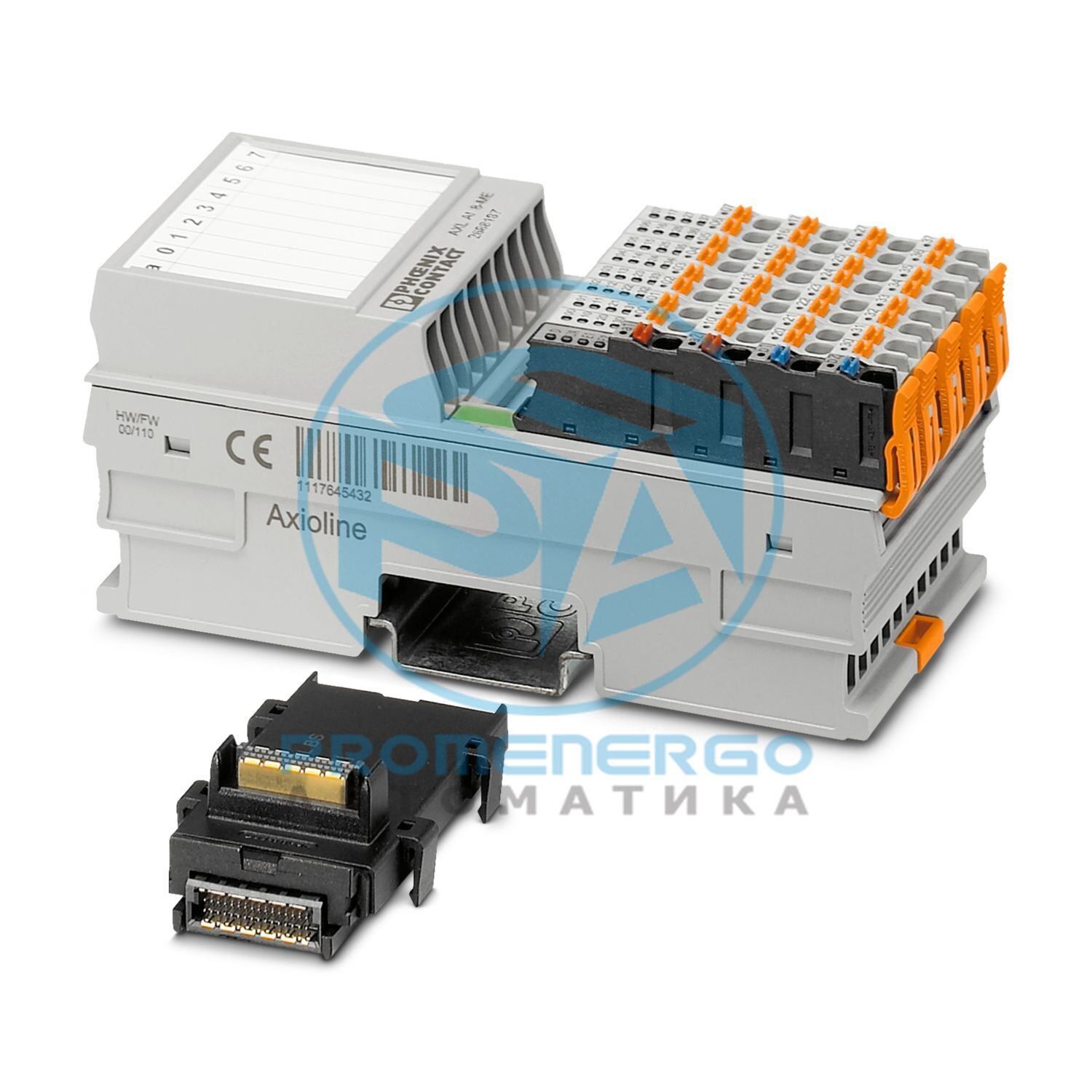

AXL F AI8 1F - аналоговый модуль

Axioline F, Модуль аналоговых входов, Аналоговые входы: 8, 0 В...5 В, -5 В... 5 В, 0 В... 10 В, -10 В... 10 В, 0 мА... 20 мА, 4 мА... 20 мА, -20 мА... 20 мА, технология подключения: 2-проводная, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F.

Технические характеристики

Габаритный чертеж

Ширина53,6 мм
Высота126,1 мм
Глубина54 мм
Примечание по размерамГлубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов2
Способ подключенияБазовый модуль шины
Скорость передачи100 Мбит/с
Входная адресная область16 байт
Область выходного адреса0 байт
Обязательные данные параметров11 байт
Необходимые данные конфигурации6 байт
Имя входаАналоговые входы
Описание входаДифференциальные входы, напряжение или ток можно выбирать отдельно.
Количество входов8
Время аналого-цифрового преобразования2 мкс
Способ подключенияСоединение push-in
Технология подключения2-проводной
Примечание относительно технологии подключенияэкранированная витая пара
Текущий входной сигнал0 мА ... 20 мА
Входное сопротивление токового входа104 Ом (типичное)
Входной сигнал напряжения0 В ... 5 В
Входное сопротивление входа напряжения268 кОм (типичное)
Разрешение аналого-цифрового преобразователя16 бит
Форматы данныхIB IL, совместимый с S7
Входной фильтр30 Гц, 12 кГц и генерация среднего значения (можно параметрировать)
ФильтрацияФильтрация радиопомех/пассивный ТП 1-го порядка
Предельная частота (3 дБ)30 Гц
Синфазный сигнал диапазона напряжения - земля-50 В постоянного тока ... 50 В постоянного тока
Представление измеренных значений16 бит (15 бит + знаковый бит)
Защитная схемаПереходная защита входов; Супрессорный диод
Тип продуктаКомпонент ввода-вывода
Семейство продуктовАксиолин F
Типблочно-модульный
Монтажное положениелюбой (без снижения температуры)
Объем поставкивключая цокольный модуль и разъемы Axioline F
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния2 Вт
Напряжение питания5 В пост. тока (через цокольный модуль)
Текущий розыгрышмакс. 130 мА (до HW 05)
Напряжение питания24 В постоянного тока
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 63 мА (от HW 07)
Защитная схемаЗащита от перенапряжения; электронный (35 В, 0,5 с)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/аналоговых входов.500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / аналоговые входы500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: аналоговые входы/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияРазъем Axioline F
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключенияСоединение push-in
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияМонтаж на DIN-рейку
Монтажное положениелюбой (без снижения температуры)
Номер позиции2688064
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИ241
GTIN4046356501460
Вес за штуку (включая упаковку)268 г
Вес за штуку (без упаковки)204 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242601
ЭКЛАСС-15.027242601
ЭТИМ 10.0EC001596
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I, 7(в)-II
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP4d39190e-00c3-42c4-aad7-8ac26d788f5a
CO2e кг11,75 кг CO2-экв.
