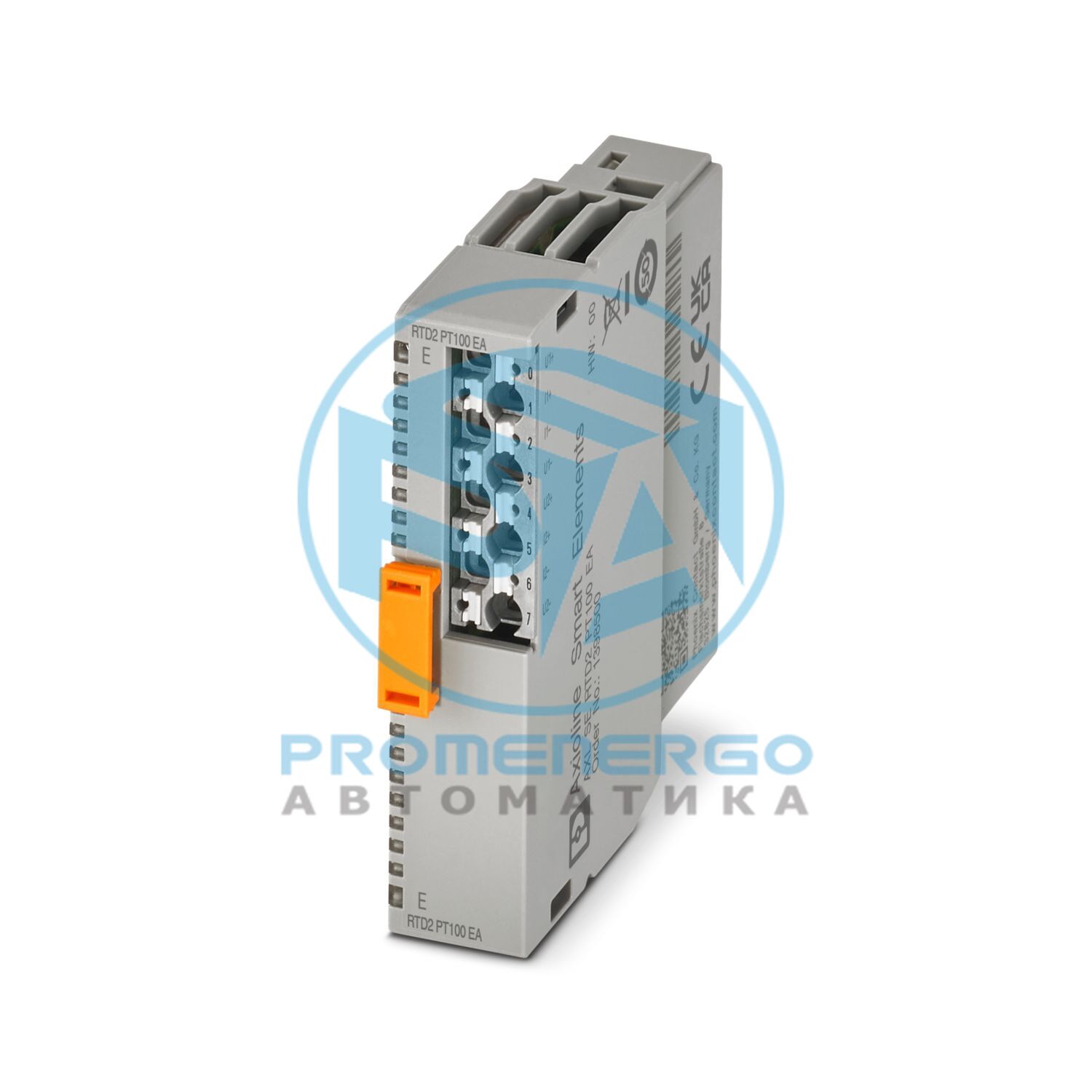

AXL SE RTD2 PT100 EA - Температурный модуль

Axioline Smart Elements, Модуль регистрации температуры, Обнаружение датчиков температуры Pt 100, Аналоговые входы RTD: 2 (Pt 100), технология подключения: 4-проводная, степень защиты: IP20

Технические характеристики

Габаритный чертеж

Ширина14,9 мм
Высота62,2 мм
Глубина62 мм
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов1
Способ подключенияКраевой разъем карты
Скорость передачиСм. систему, в которой вы используете Smart Element.
Время начала до готовности к работе< 1 с
Канал обработки данных64 бит
Входная адресная область4 байта
Область выходного адреса4 байта
Имя входаАналоговые входы RTD
Описание входаВходы для резистивных датчиков температуры
Количество входов2 (Пт 100)
Способ подключенияСоединение push-in
Технология подключения4-проводной
Примечание относительно технологии подключениявозможность подключения экранированных, 2-, 3- и 4-проводных датчиков
Разрешение аналого-цифрового преобразователя16 бит
Типы датчиков (RTD), которые можно использоватьPt 100 (МЭК 60751/EN 60751)
Форматы данныхСтандартизированное представление
Представление измеренных значений16 бит (15 бит + знаковый бит)
Номинальная стоимость источников тока1 мА (120 мс во время фазы выборки соответствующего канала)
Обновление данных процессатип. 1 мс
Защитная схемаЗащита от перегрузки; макс. +/-30 В постоянного тока, 1 мин.
Тип продуктаКомпонент ввода-вывода
Семейство продуктовСмарт-элементы Axioline
ПриложениеОбнаружение датчиков температуры Pt 100
Типмодульный
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Категория перенапряженияII (МЭК 61010-2-201/EN IEC 61010-2-201)
Степень загрязнения2 (МЭК 61010-2-201/ЕН 61010-2-201)
Напряжение питанияс использованием краевых разъемов карты
Напряжение питания24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 12 мА
Потребляемый токмин. 5 мА (без подключенных периферийных устройств)
Потребляемая мощностьмакс. 290 мВт
Защитная схемаЗащита от перенапряжения; Посмотрите систему, в которой используется Smart Element.
ЗащитаПосмотрите систему, в которой используется Smart Element.
Испытательное напряжение: питание связи / питание 24 В (ввод/вывод)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание логики/аналоговые входы и выходы500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание связи/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / аналоговые входы и выходы2,5 кВ
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление2,5 кВ
Испытательное напряжение: аналоговые входы и выходы/функциональное заземление2,5 кВ
Имя соединенияввод/вывод
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключенияСоединение push-in
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий0,25 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Длина зачистки8 мм
Температура окружающей среды (рабочая)-40 °С ... 70 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Сейсмические явления EN 60255-21-3/IEC 60255-21-31 г по горизонтали, 0,5 г по вертикали
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияСъемный монтаж (слот Smart Element)
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Номер позиции1398500
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРМААК
GTIN4063151930417
Вес за штуку (включая упаковку)33,9 г
Вес за штуку (без упаковки)31,4 г
Номер таможенного тарифа85389099
Страна происхожденияDE
ЭКЛАСС-13.027242601
ЭКЛАСС-15.027242601
ЭТИМ 10.0EC001596
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
CO2e кг7399 кг CO2-экв.
