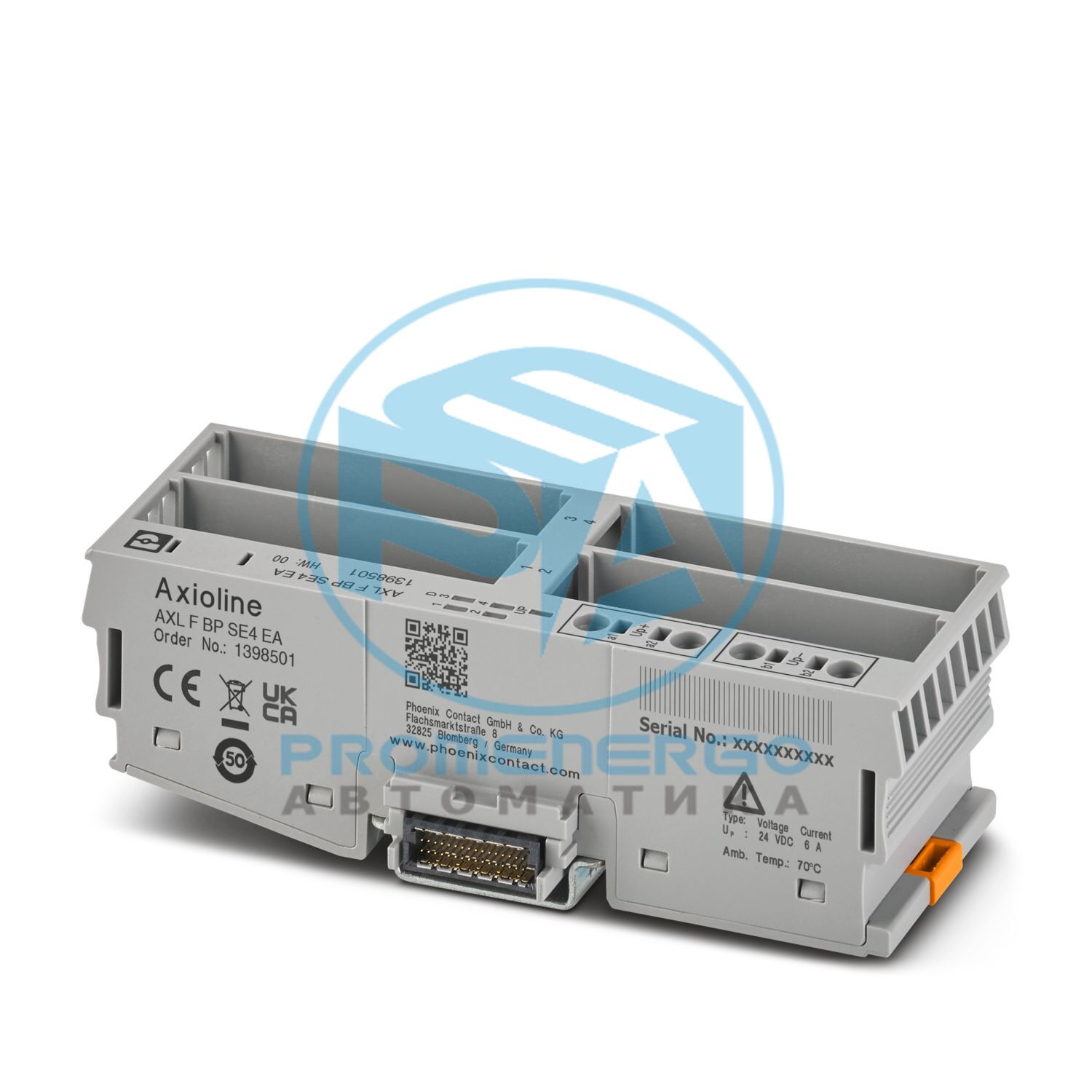

Axioline F, Объединительная плата, 4 слота для Axioline Smart Elements, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
40 мм
Высота
122,4 мм
Глубина
36,9 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Полная ширина модуля
40 мм
Полная высота модуля
124,6 мм
Полная глубина модуля
76,1 мм
Примечание
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Количество интерфейсов
4
Способ подключения
Краевой разъем карты
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
Монтаж панели на горизонтальной DIN-рейке
Особые свойства
4 слота для смарт-элементов Axioline
Категория перенапряжения
III (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Напряжение питания
5 В постоянного тока
Напряжение питания
3,3 В постоянного тока (с использованием краевых разъемов карты)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 6 А (обеспечивает внешнюю защиту)
Потребляемый ток
мин. 1,5 мА (без подключенных смарт-элементов, при номинальном напряжении)
Потребляемая мощность
макс. 180 Вт
Защитная схема
Защита от перенапряжения; Супрессорный диод
Защита
макс. 6 А
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
1 кВ переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
1 кВ переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
1 кВ переменного тока, 50 Гц, 1 мин.
Имя соединения
Питание ввода/вывода (U P )
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,5 мм2 ... 2,5 мм2
Сечение провода, гибкий
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 14
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
20 г
Сейсмические явления EN 60255-21-3/IEC 60255-21-3
1 г по горизонтали, 0,5 г по вертикали
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
Монтажное положение
Монтаж панели на горизонтальной DIN-рейке
Номер позиции
1398501
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРМБА
GTIN
4063151977504
Вес за штуку (включая упаковку)
126 г
Вес за штуку (без упаковки)
87 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242610
ЭКЛАСС-15.0
27242610
ЭТИМ 10.0
EC001600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
