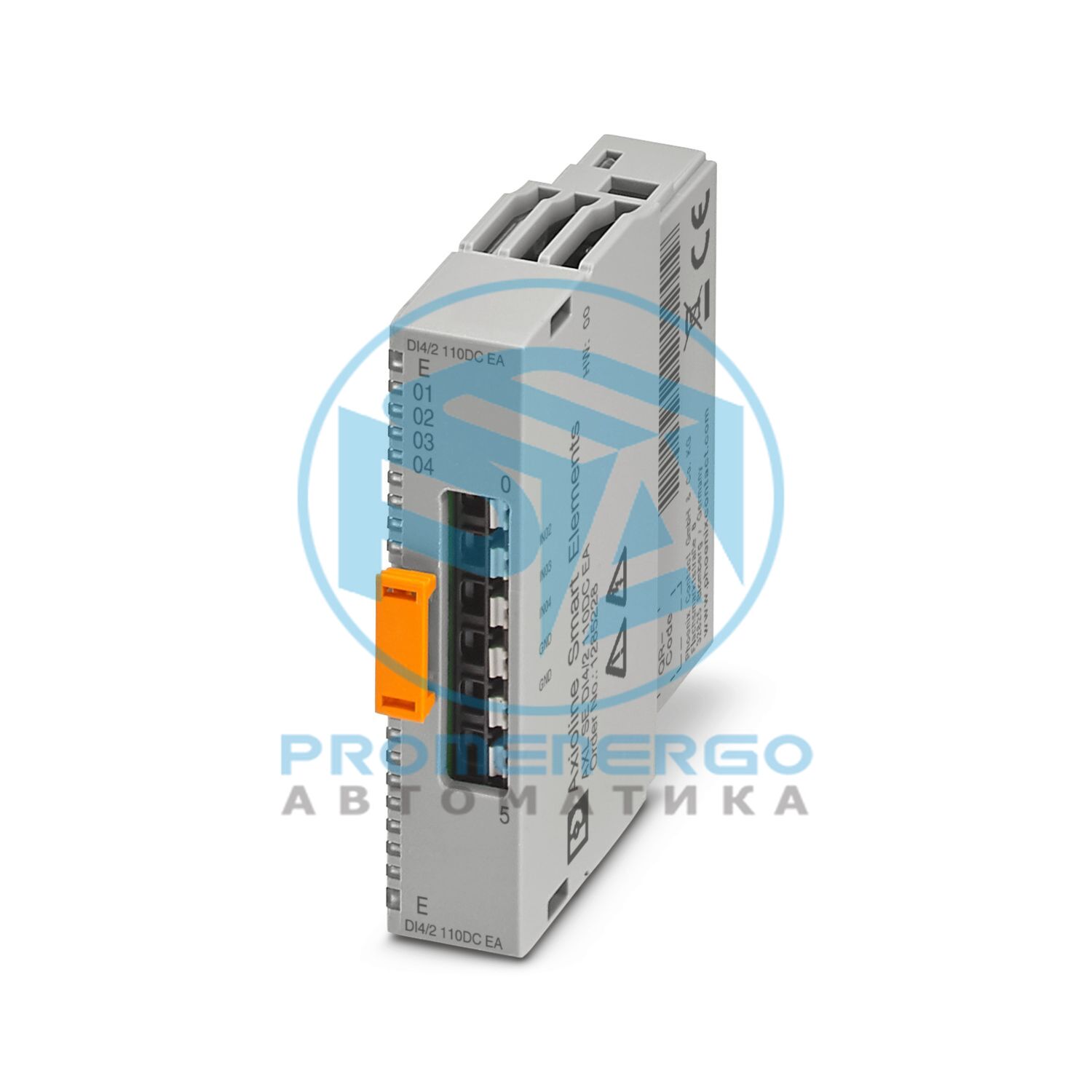

Axioline Smart Elements, Модуль цифровых входов, Цифровые входы: 4, 110 В пост. тока, технология подключения: 2-проводная, в соответствии с IEC 61850-3, степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
14,9 мм
Высота
62,2 мм
Глубина
62 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
1
Способ подключения
Краевой разъем карты
Скорость передачи
См. систему, в которой вы используете Smart Element.
Время начала до готовности к работе
< 500 мс
Канал обработки данных
16 бит
Входная адресная область
1 байт
Область выходного адреса
0 байт
Имя входа
Цифровые входы
Количество входов
4
Способ подключения
Соединение push-in
Технология подключения
2-проводной
Диапазон входного напряжения, сигнал «0»
0 В постоянного тока ... 70 В постоянного тока
Диапазон входного напряжения Сигнал «1»
88 В постоянного тока ... 132 В постоянного тока
Номинальное входное напряжение U IN
110 В постоянного тока
Номинальный входной ток при U IN
1,8 мА
Обновление данных процесса
тип. 320 мкс
Защитная схема
защита от переполюсовки входов; Диод
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Смарт-элементы Axioline
Тип
модульный
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Особые свойства
в соответствии с МЭК 61850-3
Категория перенапряжения
III (МЭК 61010-2-201/ЕН 61010-2-201)
Степень загрязнения
2 (МЭК 61010-2-201/EN МЭК 61010-2-201)
Максимальная рассеиваемая мощность для номинального состояния
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
ввод/вывод
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключения
Соединение push-in
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
1 г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Сейсмические явления EN 60255-21-3/IEC 60255-21-3
1 г по горизонтали, 0,5 г по вертикали
Класс защиты
II (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Съемный монтаж (слот Smart Element)
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Номер позиции
1285228
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДТ
Ключ продукта
ДРМБАБ
GTIN
4063151490584
Вес за штуку (включая упаковку)
34,4 г
Вес за штуку (без упаковки)
32,8 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
