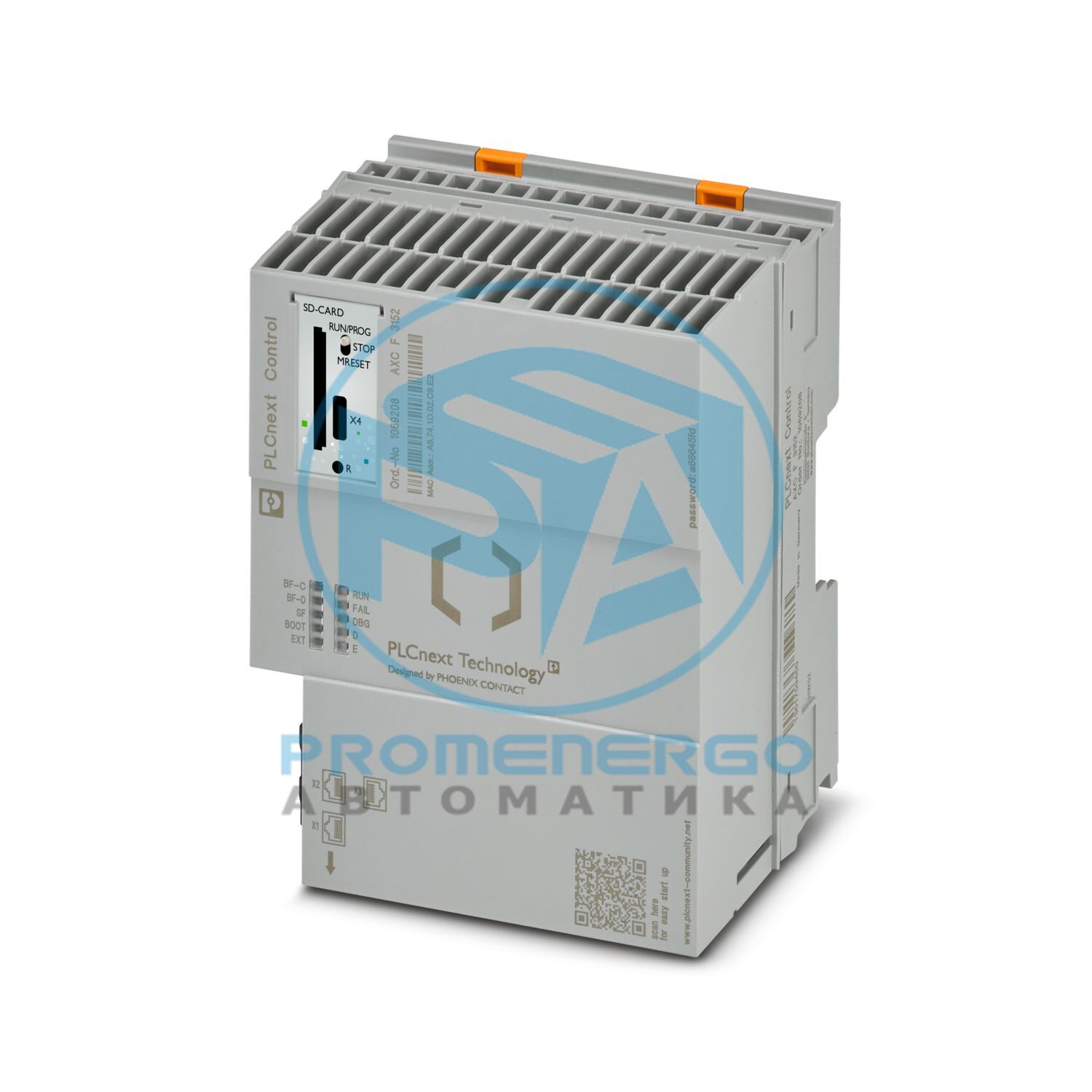

Контроллер (SPS), PLCnext Control; Программирование: язык высокого уровня и IEC 61131-3; Операционная система: Yocto/Linux(R) (реального времени); Инструмент программирования: PLCnext Engineer, Eclipse(R), Visual Studio(R), MATLAB(R)/ Simulink(R); Подключение к Интернету вещей: PROFICLOUD и каждое облако через облачные коннекторы; Процесс разработки сертифицирован в соответствии с МЭК 62443-4-1. Продукция сертифицирована в соответствии с МЭК 62443-4-2 (Условия сертификации см. в пользовательской документации); Процессор: Intel(R) Atom(R) x5-E3930, 2x 1,3 ГГц.
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Контроллер
Семейство продуктов
ПЛКСледующее управление
Тип
модульный
Особые свойства
Процесс разработки сертифицирован в соответствии со стандартом IEC 62443-4-1.
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Категория перенапряжения
II
Степень загрязнения
2
Диагностический дисплей
нет
Доверенный платформенный модуль
TPM 1.2 (до аппаратной версии 03)
Флэш-память
1 ГБ (внутренняя флэш-память)
Постоянное хранение данных
1 Мбайт
БАРАН
2048 Мбайт
IoT-платформа
ПРОФИКЛУД
Поддерживает облачные вычисления
да
IoT-платформа
ПРОФИКЛУД
Поддерживает облачные вычисления
да
Память программ
12 Мбайт
Система хранения данных
32 Мбайт
Объем данных процесса
макс. 1482 байт (на станцию (общее количество входных и выходных данных))
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 63 (следить за потреблением тока)
Количество данных процесса (макс. входные/выходные данные Axioline)
макс. 1482 байт (на станцию (общее количество входных и выходных данных))
Количество данных процесса (макс. входные данные Axioline)
макс. 1024 байт (локальная шина Axioline F (вход))
Количество данных процесса (выходные данные Axioline макс.)
макс. 1024 байт (локальная шина Axioline F (выход))
Функция устройства
Контроллер PROFINET, устройство PROFINET
Скорость обновления
мин. 1 мс (32 участника)
Ширина данных процесса
64 байта ... 512 байт (устройство PROFINET)
Класс соответствия
Б
Количество поддерживаемых устройств
макс. 128 (на контроллере PROFINET)
Поддерживаемые функции
Контроллер FSU PROFINET
Идентификатор устройства
0158 шестнадцатеричный
Идентификатор поставщика
00B0 шестнадцатеричный
Диагностический дисплей
нет
Функция резервирования
да
Примечание о функции резервирования
прикладное резервирование системы, PN S2 (контроллер ввода-вывода и устройство ввода-вывода)
Функция безопасности
нет
Примечание о функции безопасности
Функциональная безопасность обеспечивается с помощью модулей расширения AXC F XT SPLC 1000 или AXC F XT SPLC 3000 с ориентацией влево.
Промышленная кибербезопасность
да
Длина регистра (главный)
1482 байт
Поддерживаемые языки программирования
Символьная блок-схема (SFC)
Интерфейс приложения
ОПК UA(R)
Максимальная рассеиваемая мощность для номинального состояния
10 Вт (10 Вт = 15 Вт - 5 Вт)
Часы реального времени
да
Описание часов реального времени
0,7 с/день = 8 частей на миллион при 25 °C
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации (+/- 5 %))
Текущий розыгрыш
макс. 650 мА (при 1 А на шине U для входов/выходов и UL = 24 В)
Потребляемый ток
тип. 260 мА (без входов/выходов и UL = 24 В)
Потребляемая мощность
тип. 15 Вт (с током 1 А на шине U для входов/выходов)
Защитная схема
Защита от перенапряжения; электронный
Напряжение питания
5 В пост. тока (через цокольный модуль)
Блок питания
1 А
Способ подключения
Соединение push-in
Способ подключения
Соединение push-in
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Поддерживаемые протоколы
HTTP
Веб-сервер
да
Количество интерфейсов
1
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Автобусная система
RJ45
Количество интерфейсов
3
Способ подключения
разъем RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Скорость передачи
10/100/1000 Мбит/с
Физика трансмиссии
Ethernet в витой паре RJ45
Длина передачи
макс. 100 м
Автобусная система
USB
Количество интерфейсов
1
Способ подключения
USB тип С
Примечание о способе подключения
Только интерфейс устройства
Габаритный чертеж
Ширина
100 мм
Высота
126,93 мм
Глубина
75 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Цвет (корпус)
серый (RAL 7042)
Степень защиты
IP20 (декларация производителя, не проверена UL)
Температура окружающей среды (рабочая)
-25 °C ... 60 °C на высоте до 2000 м над уровнем моря (соблюдать снижение номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (согласно DIN EN 61131-2)
Шок (операция)
30 г (согласно EN 60068-2-27/IEC 60068-2-27)
Вибрация (работа)
5 г (согласно EN 60068-2-6/IEC 60068-2-6)
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
58 кПа ... 106 кПа (до 4500 м над уровнем моря)
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
УЛ 25 АТЕХ 3349X
Идентификация
Ex ec IIC T4 Gc
Сертификат
МЭКEx УЛД 25.0004X
Идентификация
Класс I, зона 2, AEx ec IIC T4 Gc
Сертификат
E366272
Идентификация
cULus
Сертификат
E238705
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Соответствие директивам ЭМС
Испытание на устойчивость в соответствии с EN IEC 61000-6-2 Электростатический разряд (ESD) IEC 61000-4-2 Критерий B, контактный разряд +/-6 кВ, воздушный разряд +/-8 кВ
Тип крепления
Монтаж на DIN-рейку
Номер позиции
1069208
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРАДАД
GTIN
4055626741192
Вес за штуку (включая упаковку)
544 г
Вес за штуку (без упаковки)
536,25 г
Номер таможенного тарифа
85371091
Страна происхождения
DE
ЭКЛАСС-13.0
27242207
ЭКЛАСС-15.0
27242207
СПСК 21.0
32151700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(а), 6(а)-I, 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
