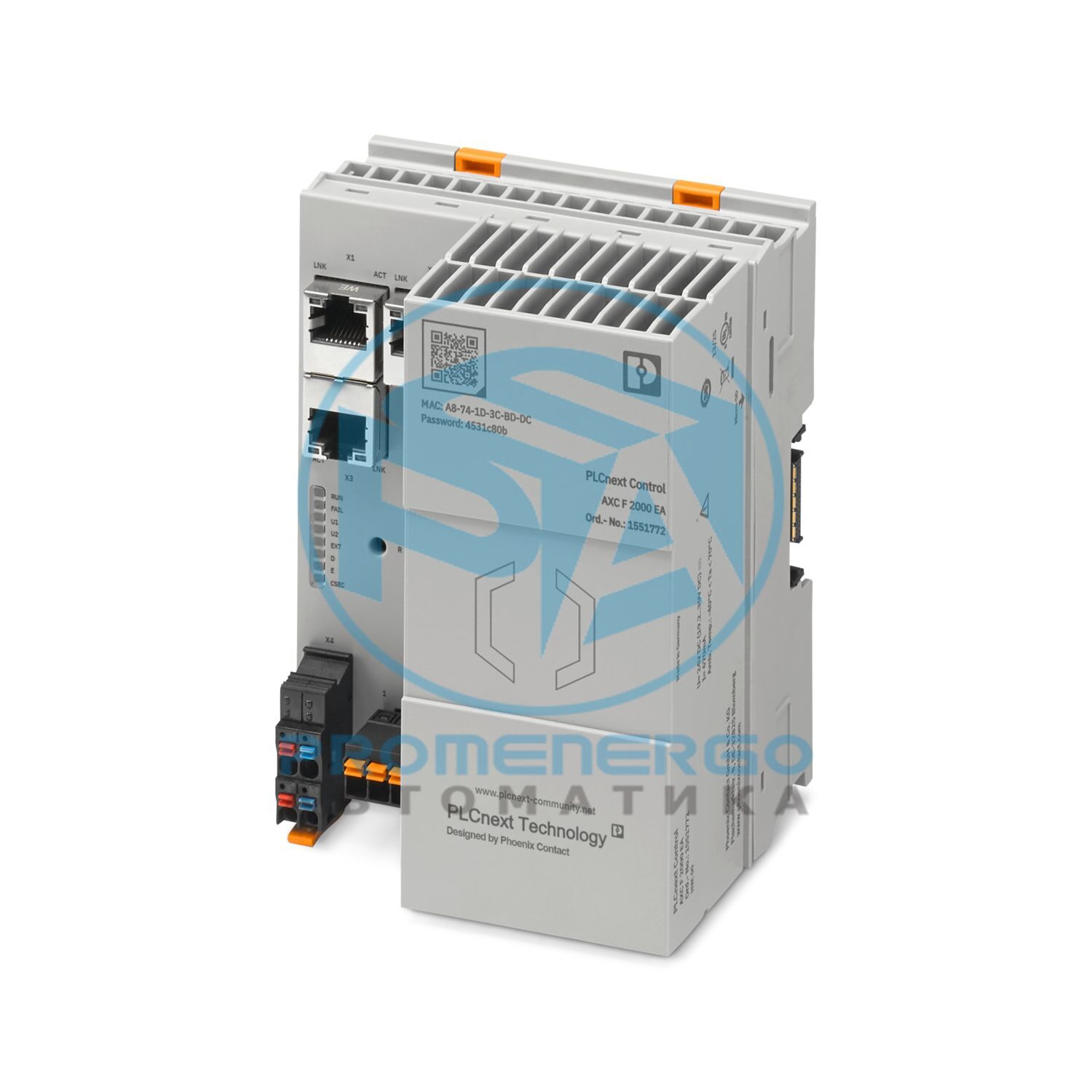

Контроллер (SPS), PLCnext Control; Программирование: язык высокого уровня и IEC 61131-3; Операционная система: Yocto/Linux(R) (реального времени); Инструмент программирования: PLCnext Engineer, Eclipse(R), Visual Studio(R), MATLAB(R)/ Simulink(R); Продукт сертифицирован в соответствии с IEC 62351-3 и IEC 62443 (SL2) (Условия сертификации см. в документации пользователя); Процессор: Arm(R) Cortex(R)-A53, 3x 1,2 ГГц.
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Контроллер
Семейство продуктов
ПЛКСледующее управление
Тип
модульный
Особые свойства
Продукт сертифицирован в соответствии с IEC 62351-3 и IEC 62443 (SL2). Условия сертификации см. в документации пользователя.
Класс защиты
II (МЭК 61140, EN 61140, VDE 0140-1)
Категория перенапряжения
II (МЭК 61010-2-201/EN IEC 61010-2-201)
Степень загрязнения
2
Диагностический дисплей
нет
Доверенный платформенный модуль
ТРМ 2.0
Флэш-память
4 ГБ (внутренняя флэш-память)
Постоянное хранение данных
1 Мбайт (NVRAM)
Память программ
12 Мбайт
Система хранения данных
32 Мбайт (внутренняя флэш-память)
Объем данных процесса
макс. 1482 байт (на станцию (общее количество входных и выходных данных))
Количество поддерживаемых устройств
макс. 63 (за станцию)
Количество устройств локальной шины, которые можно подключить
макс. 63 (следить за потреблением тока)
Количество данных процесса (макс. входные/выходные данные Axioline)
макс. 1482 байт (на станцию (общее количество входных и выходных данных))
Количество данных процесса (макс. входные данные Axioline)
макс. 1024 байт (локальная шина Axioline F (вход))
Количество данных процесса (выходные данные Axioline макс.)
макс. 1024 байт (локальная шина Axioline F (выход))
Диагностический дисплей
нет
Функция резервирования
да
Промышленная кибербезопасность
да
Длина регистра (главный)
148 байт
Поддерживаемые языки программирования
Символьная блок-схема (SFC)
Интерфейс приложения
ОПК UA(R)
Часы реального времени
да
Описание часов реального времени
тип. 10 частей на миллион, макс. 20 частей на миллион при 25°C
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации (+/- 5 %))
Потребляемая мощность
макс. 16,2 Вт
Защитная схема
Защита от перенапряжения; электронный
Напряжение питания
5 В пост. тока (через цокольный модуль)
Количество выходов
1
Способ подключения
СТ
Тип переключения контактов
Одиночный контакт, 1 переключающий контакт
Тип контактного соединения
Розетка/контакт
Поддерживаемые протоколы
HTTP
Веб-сервер
да
Количество интерфейсов
1
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Автобусная система
RJ45
Количество интерфейсов
3
Способ подключения
разъем RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Скорость передачи
100/1000/10000 Мбит/с (полный дуплекс)
Физика трансмиссии
Ethernet в витой паре RJ45
Длина передачи
макс. 100 м
Ширина
100 мм
Высота
126,93 мм
Глубина
75 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Цвет (корпус)
серый (RAL 7042)
Степень защиты
IP20 (декларация производителя, не проверена UL)
Температура окружающей среды (рабочая)
-40 °C ... 70 °C на высоте до 2000 м над уровнем моря (соблюдать снижение номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (согласно DIN EN 61131-2)
Шок (операция)
30 г (согласно EN 60068-2-27/IEC 60068-2-27)
Вибрация (работа)
5 г (согласно EN 60068-2-6/IEC 60068-2-6)
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
58 кПа ... 106 кПа (до 4500 м над уровнем моря)
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Соответствие директивам ЭМС
Испытание на устойчивость в соответствии с EN IEC 61000-6-5 Электростатический разряд (ESD) IEC 61000-4-2 Критерий A, контактный разряд 6 кВ, воздушный разряд 8 кВ
Тип крепления
Монтаж на DIN-рейку
Номер позиции
1551772
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРМБАА
GTIN
4067923029323
Вес за штуку (включая упаковку)
422,7 г
Вес за штуку (без упаковки)
356,8 г
Номер таможенного тарифа
85371091
Страна происхождения
DE
ЭКЛАСС-13.0
27242207
ЭКЛАСС-15.0
27242207
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
