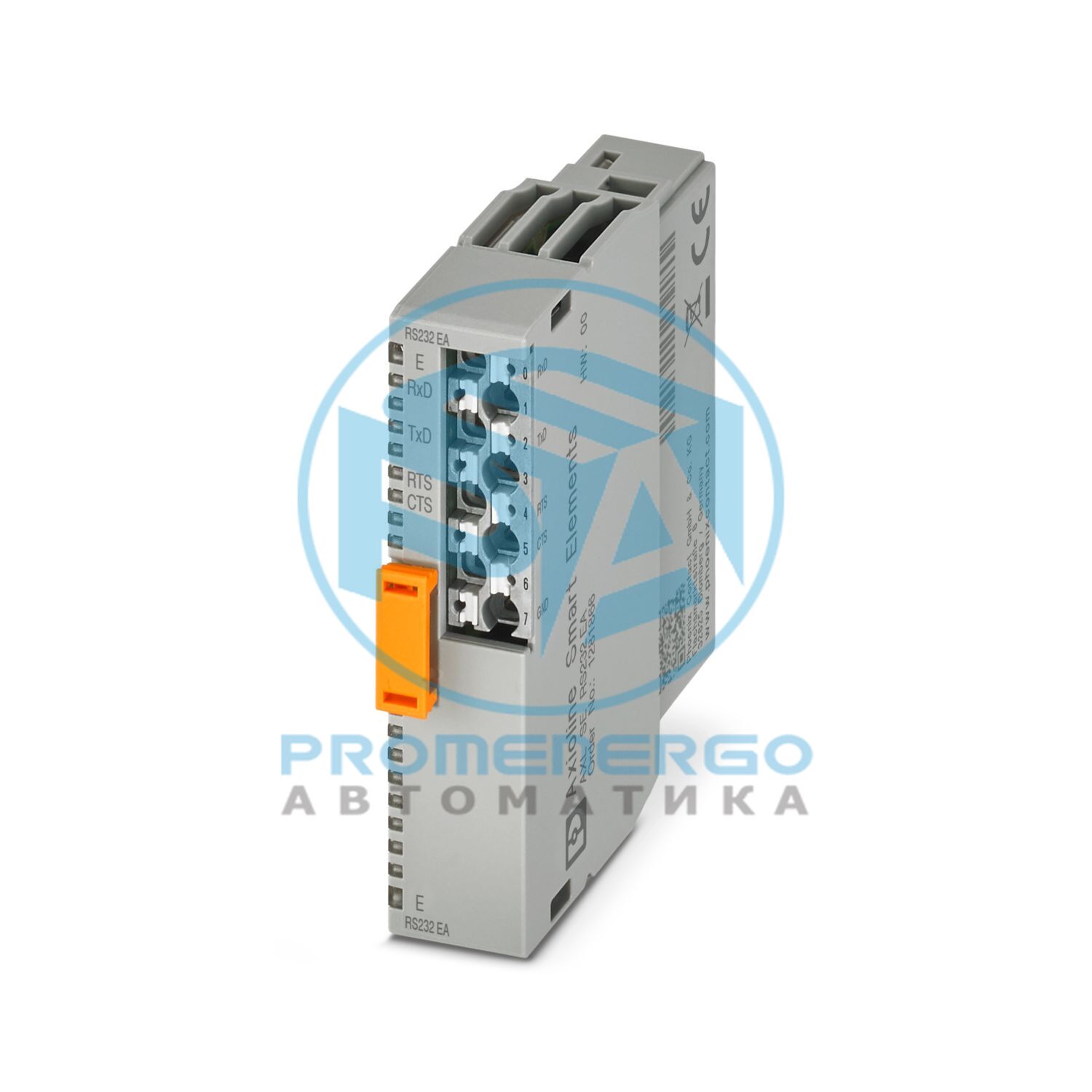

Axioline Smart Elements, Модуль связи, Последовательная передача данных, Модуль связи; в соответствии с МЭК 61850-3, Прозрачный протокол; интерфейс: RS-232:1; Скорость передачи: 100 бит/с...230400 бит/с; степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
14,9 мм
Высота
62,2 мм
Глубина
62 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Способ подключения
Краевой разъем карты
Количество интерфейсов
1
Способ подключения
Соединение push-in
Примечание о способе подключения
Используйте экранированные кабели. Соедините оба конца экрана.
Скорость передачи
100 бит/с... 230400 бит/с (можно параметрировать)
Физика трансмиссии
Медь
Поддерживаемые протоколы
Прозрачный
Биты данных
7 или 8
Стоп-биты
1 или 2
Входной буфер
4 кБайт
Выходной буфер
1 кбайт
Канал обработки данных
160 бит
Входная адресная область
20 байт
Область выходного адреса
20 байт
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Смарт-элементы Axioline
Тип
модульный
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Особые свойства
в соответствии с МЭК 61850-3
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,2 Вт
Напряжение питания
с использованием краевых разъемов карты
Напряжение питания
24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключения
Соединение push-in
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,25 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
1 г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
20 г
Сейсмические явления EN 60255-21-3/IEC 60255-21-3
1 г по горизонтали, 0,5 г по вертикали
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Съемный монтаж (слот Smart Element)
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Номер позиции
1281866
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДТ
Ключ продукта
ДРМБАЕ
GTIN
4063151482022
Вес за штуку (включая упаковку)
35 г
Вес за штуку (без упаковки)
32,8 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242608
ЭКЛАСС-15.0
27242608
ЭТИМ 10.0
EC001604
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
