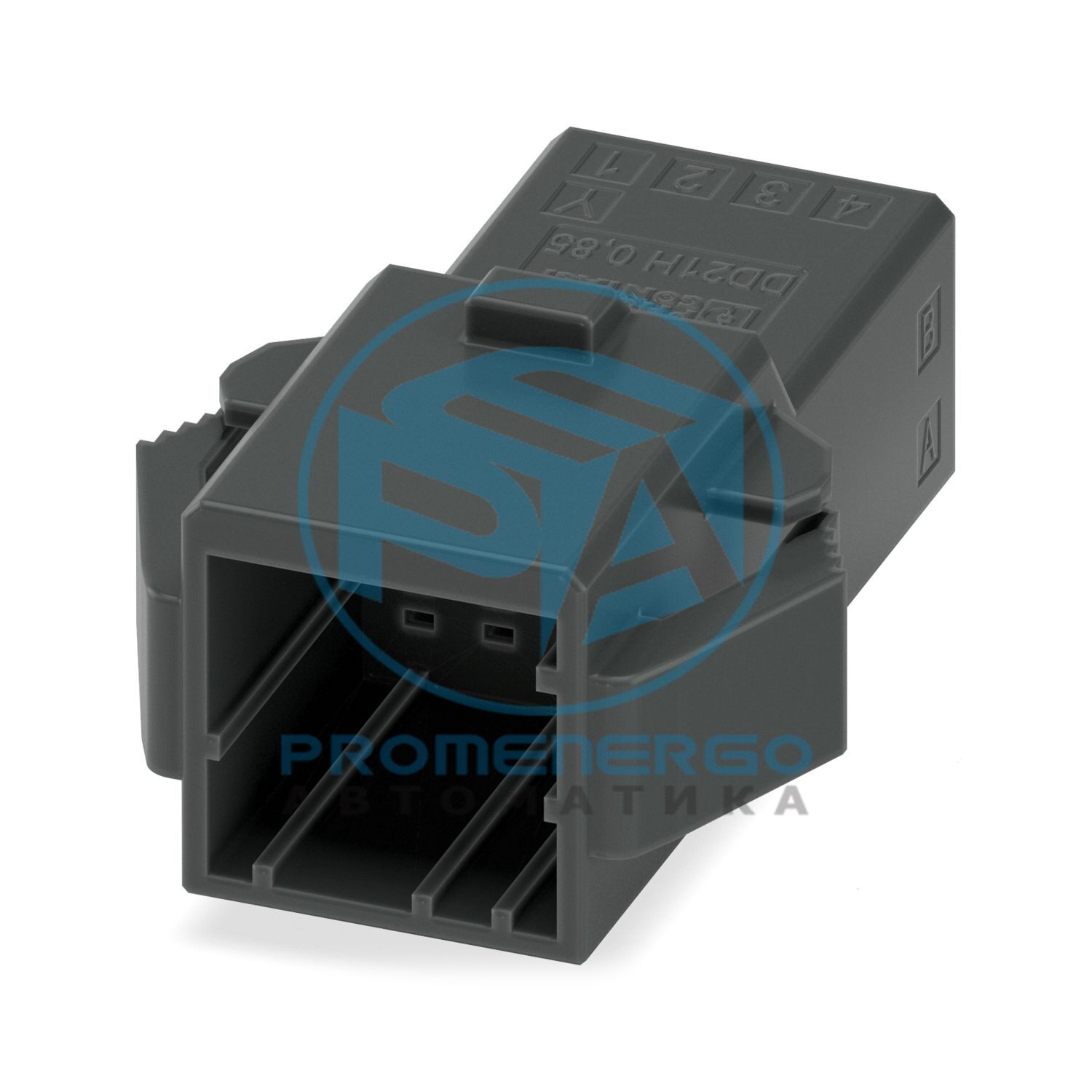

Проходной разъем, цвет: черный, номинальный ток: 5 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Штырь, количество рядов: 2, количество позиций: 8, ассортимент продукции: DD21H 0,85/..-PT, шаг: 2,5 мм, метод подключения: Обжимное соединение, направление подключения проводника/платы: 0 °, фиксирующая скоба: - без фиксирующей скобы, вставная система: CONNEXIS DD, Расположение контактов разъема: Стандартное, фиксация: Защелкивающаяся, способ монтажа: Защелкивающийся выступ, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Проходной соединитель
Семейство продуктов
ДД21Х 0,85/..-ПТ
Линия продуктов
CONNEXIS Разъёмs XS
Количество позиций
8
Подача
2,5 мм
Количество строк
2
Номинальный ток I Н
5 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,6 мОм
Номинальное напряжение (III/3)
40 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
200 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип блокировки
Защелкивающаяся блокировка
Тип крепления
Обручальный нос
Способ подключения
Обжимное соединение
Сечение проводника AWG
28 ... 18
Длина зачистки
3 мм
Площадь контакта с металлической поверхностью (верхний слой)
Олово (Sn)
Цвет (корпус)
черный (9005)
Изоляционный материал
ПБТ
Группа изоляционных материалов
II
CTI согласно IEC 60112
400 <= CTI < 600
Класс воспламеняемости согласно UL 94.
В0
Обратите внимание на контакт
Эти разъемы соответствуют стандарту DIN EN 61984, разъемы без коммутируемой мощности (COC). При использовании по прямому назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
2,5 мм
Ширина [ш]
22,2 мм
Высота [ч]
16,2 мм
Длина [л]
30,69 мм
Результат
Тест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
AWG 28 / гибкий / > 11 Н
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
2 Н
Сила вывода на поз. ок.
2 Н
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
20
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2020-05
Группа изоляционных материалов
II
Сравнительный индекс отслеживания (IEC 60112)
CTI от >=400 до <600
Номинальное напряжение изоляции (III/3)
40 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
1,6 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
200 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,5 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,6 мОм
Контактное сопротивление R 2
2,6 мОм
Циклы установки/извлечения
25
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
50 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
