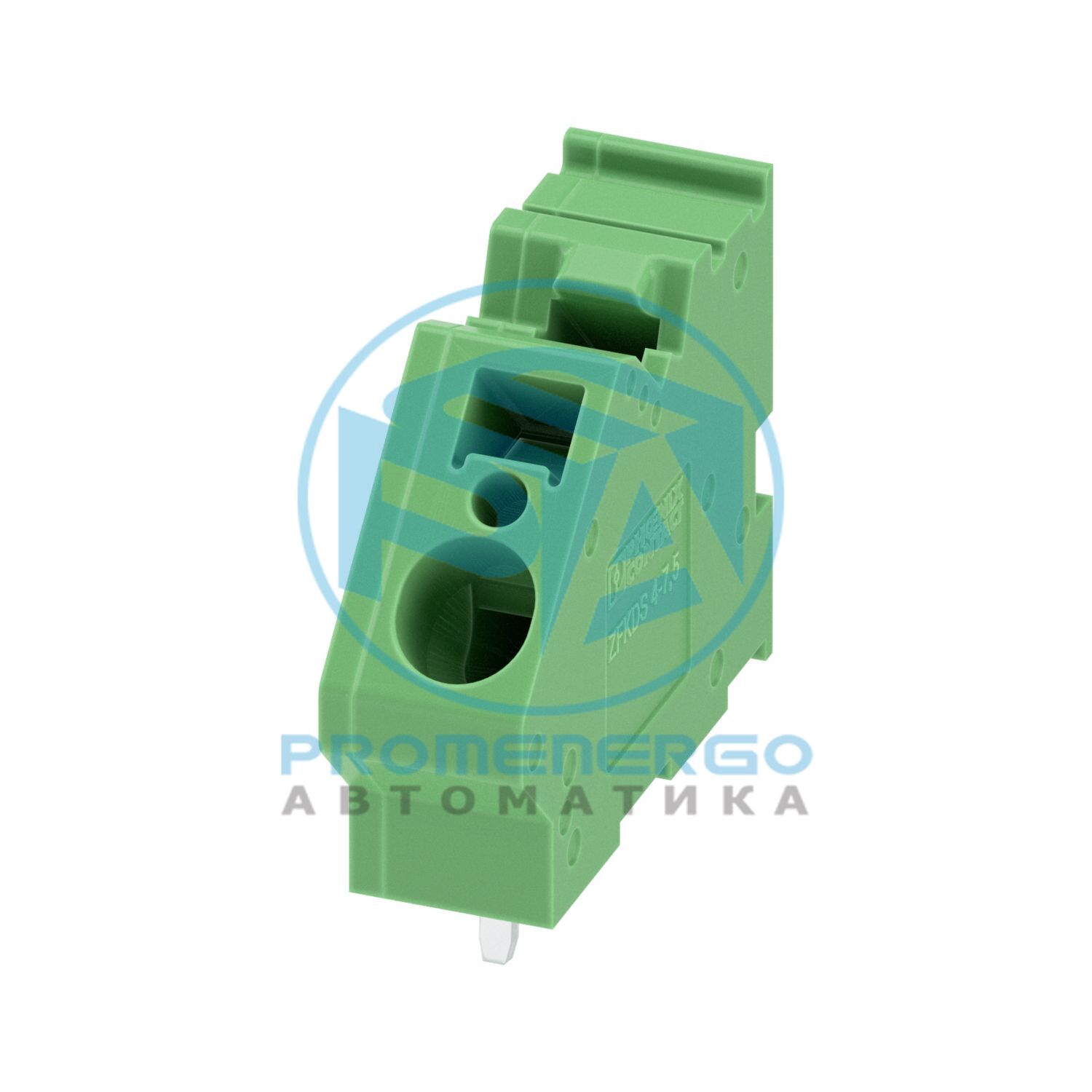

ZFKDSA 4- 9 - Клеммная колодка для печатной платы
Концевая клеммная колодка шириной 9 мм, необходимая в конце ряда клеммных колодок.
Технические характеристики
| Тип продукта | Клеммный блок для печатной платы |
|---|
| Семейство продуктов | ЗФКДС(А) 4 |
|---|
| Линия продуктов | КОМБИКОН Клеммы L |
|---|
| Тип | Клеммный блок ПК можно выравнивать |
|---|
| Количество позиций | 1 |
|---|
| Подача | 7,5 мм |
|---|
| Количество соединений | 1 |
|---|
| Количество строк | 1 |
|---|
| Количество потенциалов | 1 |
|---|
| Расположение контактов | Линейное крепление |
|---|
| Припаиваем контакты на потенциал | 2 |
|---|
| Номинальный ток I Н | 32 А |
|---|
| Номинальное напряжение U N | 630 В |
|---|
| Номинальное напряжение (III/3) | 500 В |
|---|
| Номинальное импульсное напряжение (III/3) | 6 кВ |
|---|
| Номинальное напряжение (III/2) | 630 В |
|---|
| Номинальное импульсное напряжение (III/2) | 6 кВ |
|---|
| Номинальное напряжение (II/2) | 1000 В |
|---|
| Номинальное импульсное напряжение (II/2) | 6 кВ |
|---|
| Тип | Клеммный блок ПК можно выравнивать |
|---|
| Номинальное сечение | 4 мм2 |
|---|
| Способ подключения | Пружинное соединение |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 6 мм2 |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 4 мм2 |
|---|
| Сечение проводника AWG | 24 ... 10 |
|---|
| Сечение провода, гибкий, с наконечником, без пластиковой втулки | 0,25 мм2 ... 4 мм2 |
|---|
| Сечение провода, гибкий, с наконечником, с пластиковой втулкой | 0,25 мм2 ... 4 мм2 |
|---|
| Длина зачистки | 10 мм |
|---|
| Тип крепления | Волновая пайка |
|---|
| Расположение контактов | Линейное крепление |
|---|
| Примечание | Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201. |
|---|
| Контактный материал | Медный сплав |
|---|
| Характеристики поверхности | луженый |
|---|
| Терминал на металлической поверхности (верхний слой) | Олово (10-16 мкм Sn) |
|---|
| Зона пайки металлической поверхности (верхний слой) | Олово (10-16 мкм Sn) |
|---|
| Цвет (корпус) | зеленый (6021) |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12 | 850 |
|---|
| Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13 | 775 |
|---|
| Температура испытания на давление шара согласно EN 60695-10-2. | 125 °С |
|---|
| Цвет (Исполнительный элемент) | зеленый (6021) |
|---|
Габаритный чертеж
| Подача | 7,5 мм |
|---|
| Ширина [ш] | 9 мм |
|---|
| Высота [ч] | 27,6 мм |
|---|
| Длина [л] | 29 мм |
|---|
| Установленная высота | 23 мм |
|---|
| Длина вывода для пайки [P] | 4,6 мм |
|---|
| Размеры штифта | 1 х 1,4 мм |
|---|
| Диаметр отверстия | 1,8 мм |
|---|
| Спецификация | МЭК 60998-2-2:1991-10 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60998-2-2:1991-10 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60998-2-2:1991-10 |
|---|
| Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение | 0,2 мм2 / сплошной / > 10 Н |
|---|
| Спецификация | МЭК 60998-2-1:1990-04 |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Спецификация | МЭК 60998-2-2:1991-10 |
|---|
| Сопротивление изоляции, соседние позиции | 10 9 Ohm |
|---|
| Группа изоляционных материалов | я |
|---|
| Номинальное напряжение изоляции (III/3) | 500 В |
|---|
| Номинальное импульсное напряжение (III/3) | 6 кВ |
|---|
| Номинальное напряжение изоляции (III/2) | 630 В |
|---|
| Номинальное импульсное напряжение (III/2) | 6 кВ |
|---|
| Номинальное напряжение изоляции (II/2) | 1000 В |
|---|
| Номинальное импульсное напряжение (II/2) | 6 кВ |
|---|
| Спецификация | МЭК 60068-2-6:1995-03 |
|---|
| Частота | 10-150-10 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,35 мм (10 Гц...60,1 Гц) |
|---|
| Ускорение | 5г (60,1 Гц...150 Гц) |
|---|
| Продолжительность теста на ось | 2,5 часа |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Спецификация | МЭК 60998-2-2:1991-10 |
|---|
| Температура | 850 °С |
|---|
| Время воздействия | 5 с |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 100 °C (в зависимости от кривой допустимой токовой нагрузки/снижения характеристик) |
|---|
| Тип упаковки | упаковано в картон |
|---|
| Номер позиции | 1907542 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | АА |
|---|
| Ключ продукта | ААНМАА |
|---|
| GTIN | 4017918193911 |
|---|
| Вес за штуку (включая упаковку) | 5,48 г |
|---|
| Вес за штуку (без упаковки) | 4945 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27460101 |
|---|
| ЭКЛАСС-15.0 | 27460101 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,025 кг CO2-экв. |
|---|
