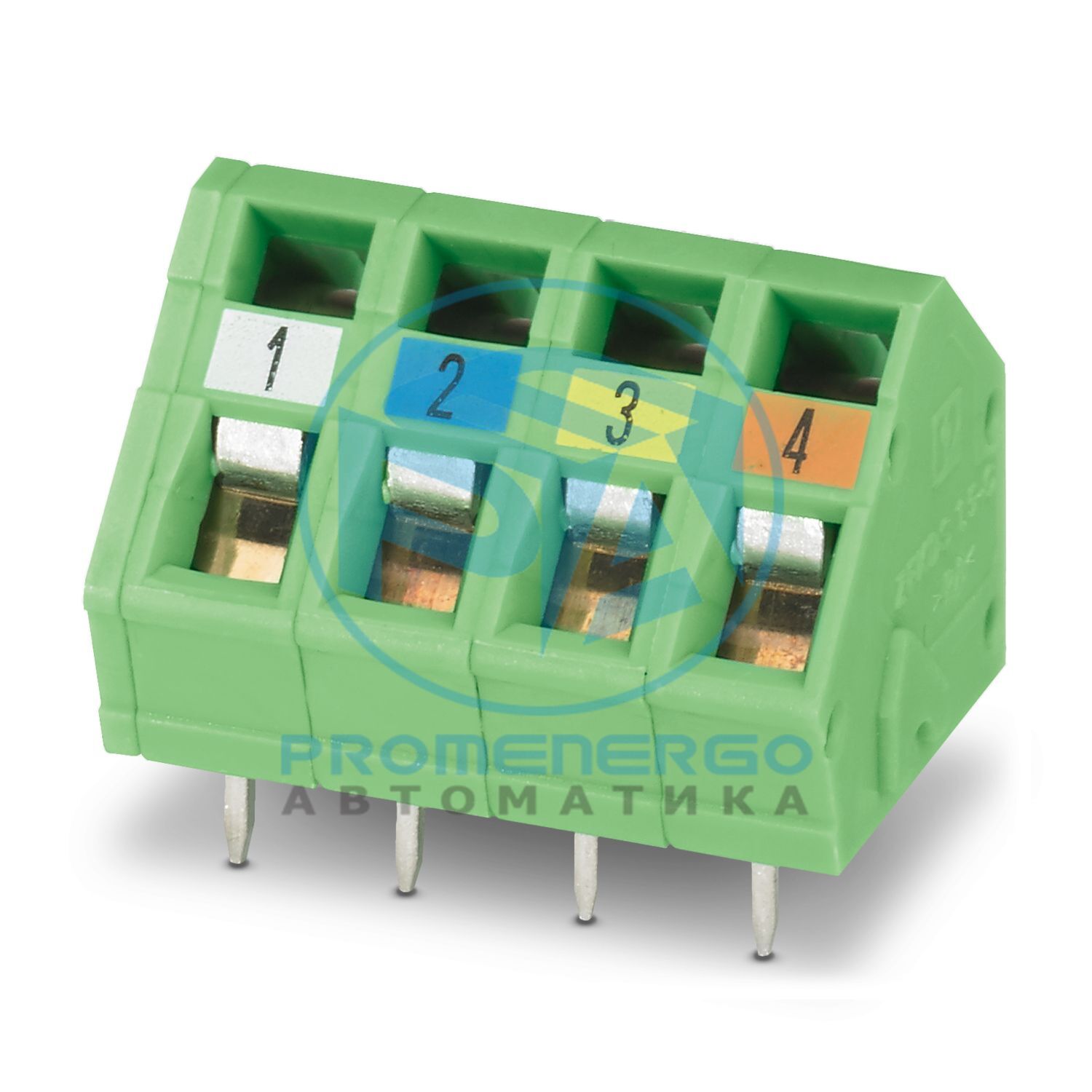

ZFKDSA 1,5C-5,0- 4-EXPROFINET2 - Клеммная колодка для печатной платы
ZFKDSA 1,5C-5,0- 4-EXPROFINET2 - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 16 А, номинальное сечение: 1,5 мм 2 , количество потенциалов: 4, количество рядов: 1, количество позиций в ряду: 4, ассортимент продукции: ZFKDS(A) 1,5C-EX PROFINET, шаг: 5 мм, метод подключения: Пружинное соединение, монтаж: пайка волной, направление подключения проводника/платы: 45 °, цвет: зеленый, расположение контактов: линейный вывод, Вывод под пайку [P]: 3,5 мм, количество выводов под пайку на потенциал: 2, вид упаковки: картонная упаковка. Клеммный блок для печатной платы соответствует требованиям «Руководства по PROFINET» издания 2017-05, подходит для CAT5.
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ZFKDS(A) 1,5C-EX PROFINET
Линия продуктов
КОМБИКОН Клеммы S
Количество позиций
4
Подача
5 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
16 А
Номинальное напряжение U N
176 В
Номинальный ток/сечение проводника
16 А/1,5 мм2
Тип сигнала
ПРОФИНЕТ
Диапазон частот
до 100 МГц
Среда передачи
Медь
Характеристики трансмиссии (категория)
КАТ5
Скорость передачи данных
100 Мбит/с
Идентификация
0344? II 2GD / Ex eb IIC Gb
Сертификат проверки типа ЕС
ДЕКРА 22ATEX0001U
сертификат МЭКЕх
МЭКЕх ДЕК 22.0001U
Номинальное сечение
1,5 мм2
Способ подключения
Пружинное соединение
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Длина зачистки
7 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
зеленый (6021)
Примечание по применению
Изделие сертифицировано для приложений CAT5 Ethernet. По этой причине он подходит для использования в устройствах IoT.
Габаритный чертеж
Подача
5 мм
Ширина [ш]
21,9 мм
Высота [ч]
16,23 мм
Длина [л]
14,02 мм
Установленная высота
12,73 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,7 х 0,7 мм
Расстояние между контактами
5,08 мм
Диаметр отверстия
1,1 мм
Температура окружающей среды (хранение/транспортировка)
