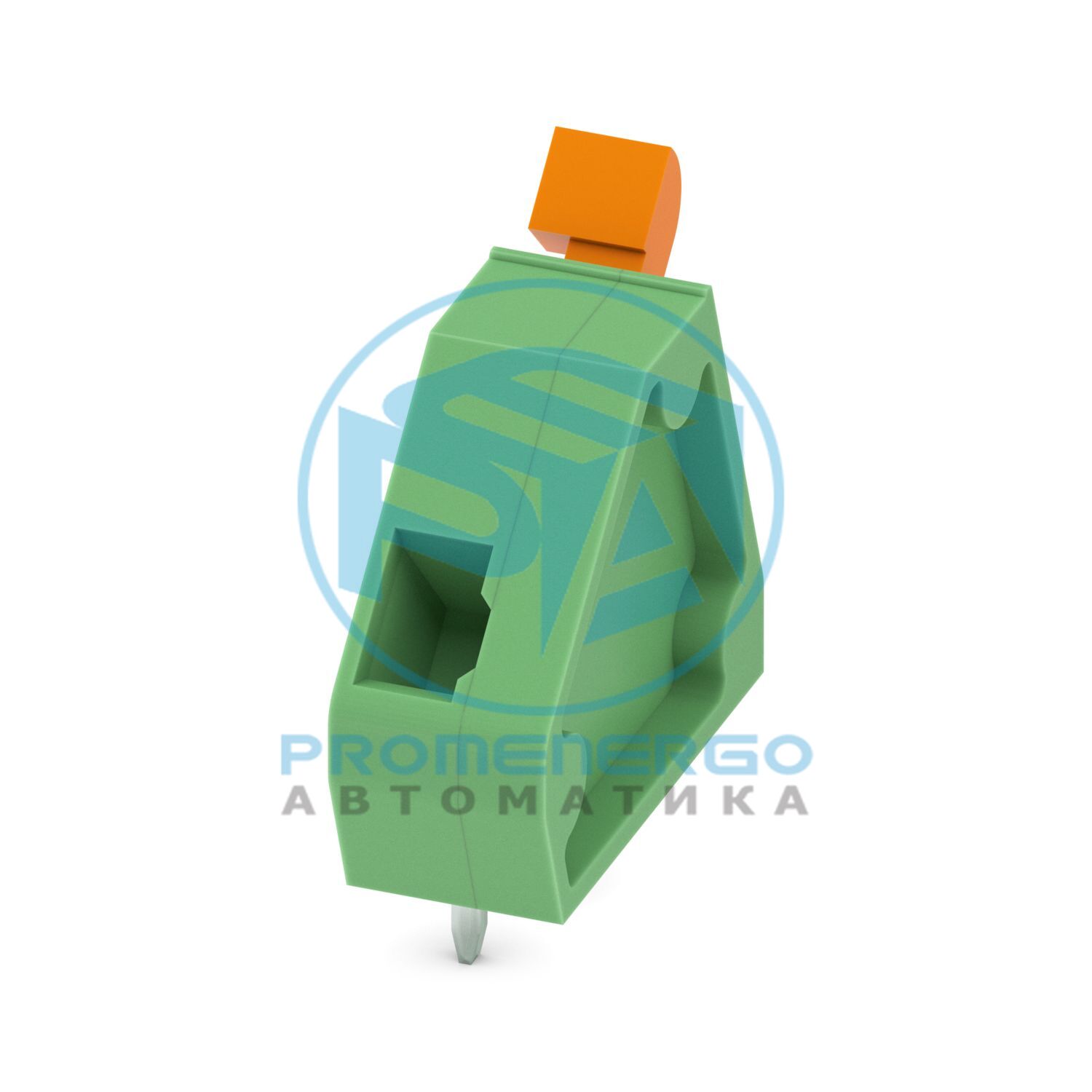

ZFKDSA 1-W-6,35 - Клеммная колодка для печатной платы
ZFKDSA 1-W-6,35 - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 12 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1 мм 2 , количество потенциалов: 1, количество рядов: 1, количество позиций в ряду: 1, ассортимент продукции: ZFKDS(A) 1-W, шаг: 3,81 мм, метод подключения: Пружинное соединение, монтаж: Волновая пайка, направление подключения проводника/платы: 45 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, Количество выводов под пайку на потенциал: 2, тип упаковки: картонная упаковка. Концевая клеммная колодка для подключения блоков, сгруппированных по индивидуальному заказу.
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ЗФКДС(А) 1-В
Линия продуктов
КОМБИКОН Клеммы S
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
1
Подача
3,81 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
2
Номинальный ток I Н
12 А
Номинальное напряжение U N
200 В
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
200 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
1 мм2
Способ подключения
Пружинное соединение
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1 мм2
Сечение проводника AWG
26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,5 мм2
Длина зачистки
7,5 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
зеленый (6021)
Габаритный чертеж
Подача
3,81 мм
Ширина [ш]
6,85 мм
Высота [ч]
17,7 мм
Длина [л]
16,85 мм
Установленная высота
14,2 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,7 х 1 мм
Диаметр отверстия
1,2 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Номинальное напряжение изоляции (III/2)
200 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
400 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
2 мм
