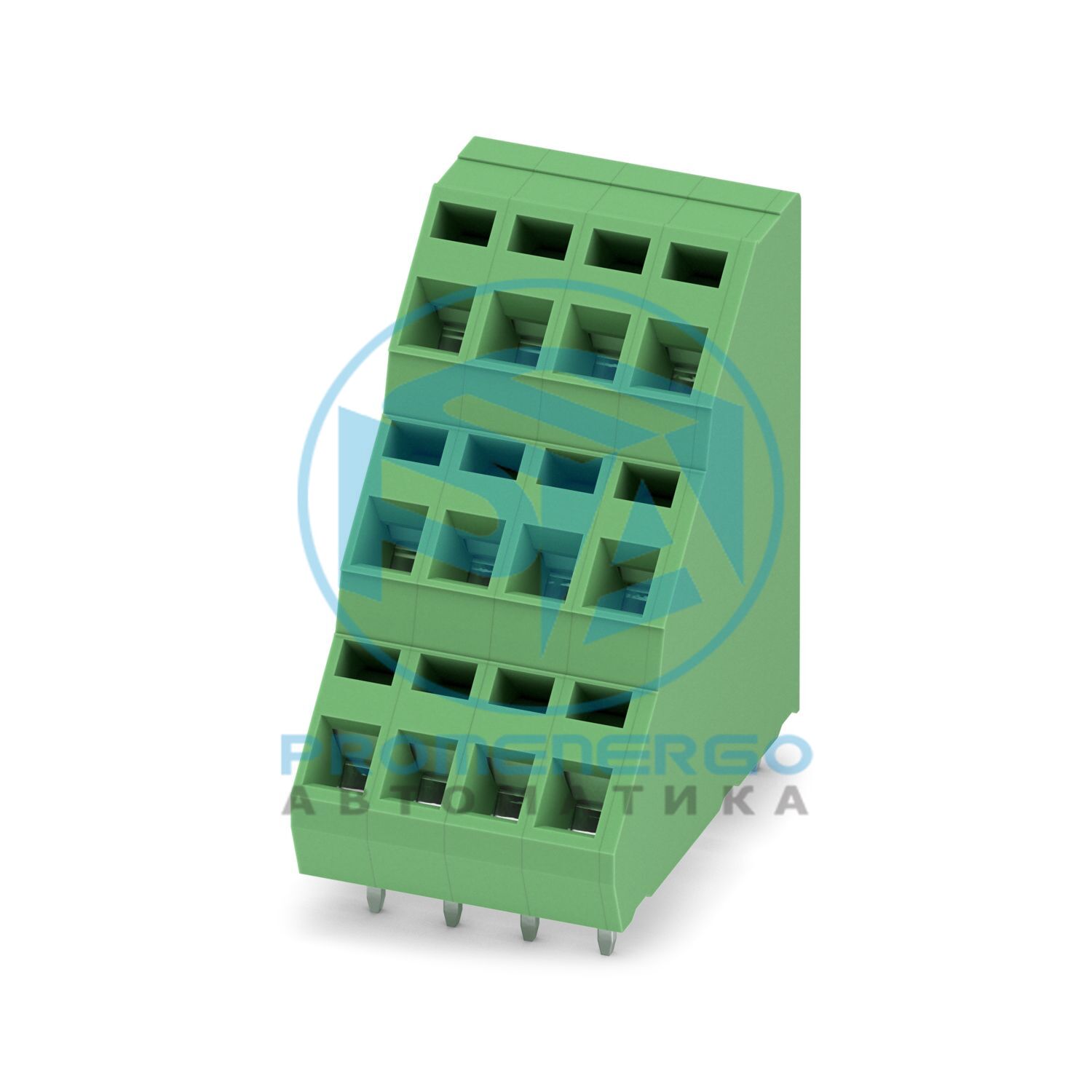

ZFK3DSA 1,5-5,08- 4 - клеммная колодка для печатной платы
ZFK3DSA 1,5-5,08- 4 - клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 12 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 12, количество рядов: 3, количество позиций в ряду: 4, ассортимент продукции: ZFK3DS(A) 1,5, шаг: 5,08 мм, метод подключения: Пружинное соединение, монтаж: Пайка волной, направление подключения проводника/платы: 45 °, цвет: зеленый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,4 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ЗФК3ДС(А) 1,5
Линия продуктов
КОМБИКОН Клеммы S
Тип
Клеммный блок ПК можно выравнивать
Количество позиций
4
Подача
5,08 мм
Количество соединений
12
Количество строк
3
Количество потенциалов
12
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
12 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Клеммный блок ПК можно выравнивать
Номинальное сечение
1,5 мм2
Способ подключения
Пружинное соединение
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Длина зачистки
7,5 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (10-16 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
зеленый (6021)
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
21,32 мм
Высота [ч]
40 мм
Длина [л]
32,2 мм
Установленная высота
36,6 мм
Длина вывода для пайки [P]
3,4 мм
Размеры штифта
0,7 х 1 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Температура окружающей среды (хранение/транспортировка)
